Willkommen in unserer Kategorie für Lichtwellenleiter (LWL)-Kabel – dem Schlüssel zu einer blitzschnellen und zuverlässigen Datenübertragung! Tauchen Sie ein in die Welt der Glasfasertechnologie und entdecken Sie, wie Sie Ihre Netzwerkleistung auf ein neues Level heben können. Ob für Ihr Zuhause, Ihr Büro oder anspruchsvolle industrielle Anwendungen, hier finden Sie das passende LWL-Kabel für Ihre Bedürfnisse. Lassen Sie sich von der Faszination der Lichtgeschwindigkeit inspirieren!
Warum Lichtwellenleiter (LWL)-Kabel? Die Vorteile auf einen Blick
Stellen Sie sich vor, Sie könnten Daten mit der Geschwindigkeit des Lichts übertragen. Mit Lichtwellenleiter (LWL)-Kabeln ist das Realität! Diese innovative Technologie nutzt Glasfasern, um Informationen in Form von Lichtsignalen zu transportieren. Das Ergebnis? Eine Datenübertragung, die nicht nur unglaublich schnell, sondern auch äußerst zuverlässig ist. Aber das ist noch nicht alles. LWL-Kabel bieten eine Vielzahl von Vorteilen gegenüber herkömmlichen Kupferkabeln:
- Höhere Bandbreite: LWL-Kabel ermöglichen eine deutlich höhere Bandbreite als Kupferkabel. Das bedeutet, dass Sie größere Datenmengen in kürzerer Zeit übertragen können – ideal für bandbreitenintensive Anwendungen wie Videostreaming, Online-Gaming und Cloud-Computing.
- Geringere Dämpfung: Im Vergleich zu Kupferkabeln weisen LWL-Kabel eine deutlich geringere Dämpfung auf. Das bedeutet, dass das Signal über längere Strecken ohne Verstärkung übertragen werden kann. Dies reduziert die Kosten und Komplexität Ihrer Netzwerkinfrastruktur.
- Unempfindlichkeit gegenüber elektromagnetischen Störungen: LWL-Kabel sind immun gegen elektromagnetische Störungen, die von anderen elektronischen Geräten verursacht werden können. Dies gewährleistet eine stabile und zuverlässige Datenübertragung, selbst in Umgebungen mit starken elektromagnetischen Feldern.
- Höhere Sicherheit: Da LWL-Kabel keine elektromagnetischen Felder abstrahlen, sind sie abhörsicherer als Kupferkabel. Dies ist besonders wichtig für Unternehmen und Organisationen, die sensible Daten übertragen.
- Geringeres Gewicht und Volumen: LWL-Kabel sind deutlich leichter und dünner als Kupferkabel mit vergleichbarer Leistung. Dies erleichtert die Installation und reduziert den Platzbedarf in Kabelkanälen und -trassen.
- Längere Lebensdauer: LWL-Kabel sind widerstandsfähiger gegen Umwelteinflüsse wie Feuchtigkeit, Temperaturschwankungen und Korrosion. Dies führt zu einer längeren Lebensdauer und geringeren Wartungskosten.
Kurz gesagt: LWL-Kabel sind die ideale Lösung für alle, die eine schnelle, zuverlässige und zukunftssichere Datenübertragung benötigen. Sie bieten eine unschlagbare Kombination aus Leistung, Sicherheit und Wirtschaftlichkeit.
Die verschiedenen Arten von LWL-Kabeln: Welches Kabel ist das Richtige für Sie?
Die Welt der LWL-Kabel ist vielfältig und bietet für jede Anwendung das passende Kabel. Um Ihnen die Auswahl zu erleichtern, stellen wir Ihnen die gängigsten Arten von LWL-Kabeln vor:
Singlemode-Kabel (SMF)
Singlemode-Kabel (SMF) sind die Königsklasse der LWL-Technologie. Sie verfügen über einen sehr kleinen Kerndurchmesser (ca. 9 µm), der es nur einem einzigen Lichtstrahl ermöglicht, sich durch die Faser zu bewegen. Dies minimiert die Lichtdispersion und ermöglicht eine Datenübertragung über sehr lange Strecken (bis zu 100 km) mit extrem hohen Bandbreiten. SMF-Kabel werden hauptsächlich in Telekommunikationsnetzen, Rechenzentren und anderen Anwendungen eingesetzt, die eine hohe Leistung und Reichweite erfordern.
Vorteile von Singlemode-Kabeln:
- Extrem hohe Bandbreite
- Sehr geringe Dämpfung
- Lange Übertragungsstrecken
- Ideal für Weitverkehrsnetze
Nachteile von Singlemode-Kabeln:
- Höherer Preis als Multimode-Kabel
- Benötigt präzisere und teurere Transceiver
Multimode-Kabel (MMF)
Multimode-Kabel (MMF) haben einen größeren Kerndurchmesser (50 µm oder 62,5 µm) als Singlemode-Kabel. Dies ermöglicht es mehreren Lichtstrahlen, sich gleichzeitig durch die Faser zu bewegen. Allerdings führt dies auch zu einer stärkeren Lichtdispersion, was die Bandbreite und Reichweite begrenzt. MMF-Kabel werden hauptsächlich in lokalen Netzwerken (LANs), Rechenzentren und anderen Anwendungen eingesetzt, die eine hohe Bandbreite über kurze bis mittlere Distanzen erfordern.
Es gibt verschiedene Arten von Multimode-Kabeln, die sich in ihrer Leistung und Bandbreite unterscheiden:
- OM1: Der älteste Multimode-Standard mit einer Kerngröße von 62,5 µm. Bietet eine begrenzte Bandbreite und Reichweite.
- OM2: Verbessert OM1 mit einer Kerngröße von 50 µm und höherer Bandbreite.
- OM3: Optimiert für 10 Gigabit Ethernet mit einer Kerngröße von 50 µm und laseroptimierter Faser.
- OM4: Bietet die höchste Bandbreite und Reichweite unter den Multimode-Kabeln mit einer laseroptimierten Faser.
- OM5: Die neueste Generation von Multimode-Kabeln, die für Short Wavelength Division Multiplexing (SWDM) optimiert ist und mehrere Wellenlängen gleichzeitig übertragen kann.
Vorteile von Multimode-Kabeln:
- Geringerer Preis als Singlemode-Kabel
- Einfachere und kostengünstigere Transceiver
- Ideal für kurze bis mittlere Distanzen
Nachteile von Multimode-Kabeln:
- Geringere Bandbreite und Reichweite als Singlemode-Kabel
- Stärkere Dämpfung
Spezielle LWL-Kabel
Neben Singlemode- und Multimode-Kabeln gibt es auch spezielle LWL-Kabel, die für bestimmte Anwendungen entwickelt wurden:
- Pigtails: Kurze LWL-Kabel mit einem Stecker an einem Ende und einem offenen Faserende am anderen Ende. Werden zum Spleißen mit anderen Fasern verwendet.

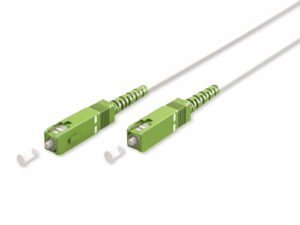

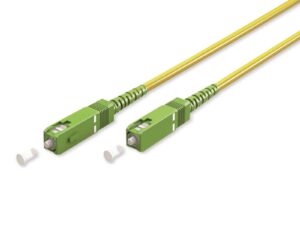

- Patchkabel: Kurze LWL-Kabel mit Steckern an beiden Enden. Werden zum Verbinden von Geräten in einem Netzwerk verwendet.
- Armored Cables: LWL-Kabel mit einer zusätzlichen Schutzschicht aus Stahl oder anderen Materialien. Werden in rauen Umgebungen eingesetzt, in denen die Kabel vor Beschädigungen geschützt werden müssen.
- Breakout Cables: LWL-Kabel, die mehrere einzelne Fasern in einem gemeinsamen Mantel enthalten. Werden verwendet, um mehrere Verbindungen mit einem einzigen Kabel herzustellen.
Die richtige Wahl treffen: So finden Sie das passende LWL-Kabel
Die Wahl des richtigen LWL-Kabels hängt von verschiedenen Faktoren ab, darunter die benötigte Bandbreite, die Übertragungsdistanz, die Umgebungsbedingungen und das Budget. Hier sind einige Tipps, die Ihnen bei der Auswahl helfen:
- Bestimmen Sie die benötigte Bandbreite: Wie viel Daten müssen Sie übertragen? Je höher die benötigte Bandbreite, desto besser ist ein Singlemode- oder ein hochwertiges Multimode-Kabel (OM3, OM4, OM5).
- Berücksichtigen Sie die Übertragungsdistanz: Wie weit müssen die Daten übertragen werden? Für lange Distanzen ist ein Singlemode-Kabel die beste Wahl. Für kurze bis mittlere Distanzen können Multimode-Kabel ausreichend sein.
- Beachten Sie die Umgebungsbedingungen: Sind die Kabel extremen Temperaturen, Feuchtigkeit oder mechanischen Belastungen ausgesetzt? In diesem Fall sollten Sie ein Armored Cable in Betracht ziehen.
- Legen Sie ein Budget fest: LWL-Kabel können teuer sein. Legen Sie ein Budget fest und wählen Sie das Kabel, das Ihren Anforderungen entspricht und in Ihr Budget passt.
Wenn Sie sich unsicher sind, welches LWL-Kabel für Ihre Anwendung am besten geeignet ist, beraten wir Sie gerne. Unsere Experten helfen Ihnen, die optimale Lösung für Ihre Bedürfnisse zu finden.
Stecker und Konnektoren: Die Verbindung zur Leistung
LWL-Kabel benötigen spezielle Stecker und Konnektoren, um eine zuverlässige Verbindung zu Geräten herzustellen. Es gibt eine Vielzahl von Steckertypen, die sich in ihrer Bauform, Leistung und Anwendung unterscheiden. Hier sind einige der gängigsten Steckertypen:
- LC-Stecker: Ein kleiner und kompakter Stecker, der in Rechenzentren und LANs weit verbreitet ist. Bietet eine gute Leistung und hohe Packungsdichte.
- SC-Stecker: Ein älterer, aber immer noch weit verbreiteter Steckertyp. Bietet eine gute Leistung und ist einfach zu handhaben.
- ST-Stecker: Ein robuster Stecker, der in industriellen Anwendungen eingesetzt wird.
- MTP/MPO-Stecker: Ein Mehrfaserstecker, der bis zu 12 oder 24 Fasern gleichzeitig verbinden kann. Wird in Rechenzentren und anderen Anwendungen eingesetzt, die eine hohe Bandbreite erfordern.
- E2000-Stecker: Ein hochwertiger Stecker mit einer integrierten Schutzkappe, die die Faser vor Beschädigungen schützt.
Bei der Auswahl des richtigen Steckertyps sollten Sie die Kompatibilität mit Ihren Geräten, die benötigte Leistung und die Umgebungsbedingungen berücksichtigen. Achten Sie auch auf die Qualität der Stecker, da minderwertige Stecker die Leistung Ihrer LWL-Verbindung beeinträchtigen können.
Installation und Wartung: So holen Sie das Beste aus Ihren LWL-Kabeln heraus
Die Installation und Wartung von LWL-Kabeln erfordert Sorgfalt und Fachkenntnisse. Hier sind einige Tipps, die Ihnen helfen, Ihre LWL-Verbindungen optimal zu nutzen:
- Reinigen Sie die Stecker: Staub und Schmutz können die Leistung von LWL-Verbindungen beeinträchtigen. Reinigen Sie die Stecker regelmäßig mit speziellen Reinigungswerkzeugen.
- Vermeiden Sie scharfe Biegungen: LWL-Kabel sind empfindlich gegenüber scharfen Biegungen. Achten Sie darauf, dass die Kabel nicht geknickt werden, da dies die Faser beschädigen und die Leistung beeinträchtigen kann.
- Schützen Sie die Kabel: LWL-Kabel sollten vor Beschädigungen durch Stöße, Zugkräfte und Umwelteinflüsse geschützt werden. Verwenden Sie Kabelkanäle, Kabeltrassen oder Armored Cables, um die Kabel zu schützen.
- Testen Sie die Verbindungen: Nach der Installation sollten Sie die LWL-Verbindungen mit einem OTDR (Optical Time Domain Reflectometer) testen, um sicherzustellen, dass sie ordnungsgemäß funktionieren.
- Führen Sie regelmäßige Inspektionen durch: Überprüfen Sie die LWL-Kabel regelmäßig auf Beschädigungen und Verschmutzungen. Reinigen Sie die Stecker bei Bedarf und ersetzen Sie beschädigte Kabel.
Wenn Sie sich mit der Installation und Wartung von LWL-Kabeln nicht auskennen, sollten Sie einen Fachmann beauftragen. Eine professionelle Installation und Wartung gewährleistet eine optimale Leistung und Lebensdauer Ihrer LWL-Verbindungen.
LWL-Kabel in der Praxis: Anwendungsbeispiele
LWL-Kabel sind aus der modernen Kommunikationstechnik nicht mehr wegzudenken. Sie finden in einer Vielzahl von Anwendungen Verwendung, darunter:
- Telekommunikation: LWL-Kabel bilden das Rückgrat des Internets und ermöglichen die Übertragung von Sprache, Daten und Video über große Entfernungen.
- Rechenzentren: LWL-Kabel werden in Rechenzentren eingesetzt, um Server, Speichergeräte und andere Netzwerkkomponenten miteinander zu verbinden. Sie ermöglichen eine schnelle und zuverlässige Datenübertragung zwischen den Geräten.
- Lokale Netzwerke (LANs): LWL-Kabel werden in LANs eingesetzt, um Computer, Drucker und andere Geräte miteinander zu verbinden. Sie bieten eine hohe Bandbreite und ermöglichen eine schnelle Datenübertragung innerhalb des Netzwerks.
- Industrielle Automatisierung: LWL-Kabel werden in der industriellen Automatisierung eingesetzt, um Sensoren, Aktoren und Steuerungen miteinander zu verbinden. Sie sind unempfindlich gegenüber elektromagnetischen Störungen und eignen sich daher ideal für den Einsatz in rauen Industrieumgebungen.
- Medizinische Technik: LWL-Kabel werden in der medizinischen Technik eingesetzt, um Bilder und Daten von medizinischen Geräten wie CT-Scannern und MRT-Geräten zu übertragen. Sie ermöglichen eine hochauflösende Bildgebung und eine präzise Datenübertragung.
- Broadcast- und Unterhaltungstechnik: LWL-Kabel werden in der Broadcast- und Unterhaltungstechnik eingesetzt, um Videosignale und Audiosignale zu übertragen. Sie ermöglichen eine hohe Bild- und Tonqualität und eine zuverlässige Übertragung.
FAQ – Häufig gestellte Fragen zu LWL-Kabeln
Was ist der Unterschied zwischen Singlemode und Multimode LWL-Kabeln?
Singlemode-Kabel haben einen kleinen Kerndurchmesser und ermöglichen die Übertragung eines einzigen Lichtstrahls. Dies führt zu geringerer Dämpfung und höherer Bandbreite über längere Distanzen. Multimode-Kabel haben einen größeren Kerndurchmesser, der die Übertragung mehrerer Lichtstrahlen ermöglicht, was zu höherer Dämpfung und geringerer Bandbreite führt, aber kostengünstiger für kürzere Distanzen ist.
Welches LWL-Kabel brauche ich für mein Heimnetzwerk?
Für Heimnetzwerke ist in der Regel ein Multimode-Kabel (OM3 oder OM4) ausreichend. Diese bieten eine gute Bandbreite für typische Anwendungen wie Internetzugang, Videostreaming und Online-Gaming über kurze bis mittlere Distanzen.
Wie reinige ich LWL-Stecker richtig?
Verwenden Sie spezielle Reinigungswerkzeuge für LWL-Stecker, wie z.B. Reinigungsstifte oder Reinigungstücher. Achten Sie darauf, dass die Werkzeuge fusselfrei sind und keine Rückstände hinterlassen. Wischen Sie die Stecker vorsichtig ab, um Staub und Schmutz zu entfernen.
Kann ich ein LWL-Kabel selbst kürzen und neu konfektionieren?
Das Kürzen und Konfektionieren von LWL-Kabeln erfordert spezielle Werkzeuge und Fachkenntnisse. Es ist ratsam, diese Arbeiten von einem Fachmann durchführen zu lassen, um Beschädigungen der Faser zu vermeiden und eine optimale Leistung zu gewährleisten.
Was bedeutet die Angabe „dB“ bei LWL-Kabeln?
„dB“ steht für Dezibel und gibt die Dämpfung des Signals über die Länge des Kabels an. Je niedriger der dB-Wert, desto geringer die Dämpfung und desto besser die Signalqualität.
Sind LWL-Kabel empfindlich gegenüber Biegungen?
Ja, LWL-Kabel sind empfindlich gegenüber scharfen Biegungen. Vermeiden Sie es, die Kabel zu knicken oder zu stark zu biegen, da dies die Faser beschädigen und die Leistung beeinträchtigen kann. Verwenden Sie Kabelkanäle oder Kabeltrassen, um die Kabel zu schützen und einen ausreichenden Biegeradius zu gewährleisten.
Was ist der Unterschied zwischen APC- und UPC-Steckern?
APC (Angled Physical Contact) Stecker haben eine abgeschrägte Stirnfläche, die das reflektierte Licht in den Kabelmantel lenkt und somit die Rückflussdämpfung verbessert. UPC (Ultra Physical Contact) Stecker haben eine plane Stirnfläche. APC-Stecker werden in der Regel in anspruchsvolleren Anwendungen eingesetzt, während UPC-Stecker häufiger in Standardanwendungen verwendet werden.
Kann ich LWL-Kabel im Freien verlegen?
Ja, es gibt spezielle LWL-Kabel, die für die Verlegung im Freien geeignet sind. Diese Kabel sind widerstandsfähiger gegen Umwelteinflüsse wie Feuchtigkeit, Temperaturschwankungen und UV-Strahlung. Achten Sie beim Kauf auf die entsprechenden Spezifikationen des Kabels.
Wie lange ist die Lebensdauer eines LWL-Kabels?
LWL-Kabel haben eine lange Lebensdauer, die je nach Qualität und Umgebungsbedingungen zwischen 20 und 30 Jahren oder sogar länger betragen kann. Regelmäßige Inspektionen und Wartungsarbeiten können die Lebensdauer zusätzlich verlängern.
Wo kann ich LWL-Kabel fachgerecht entsorgen?
LWL-Kabel können über spezielle Recyclinghöfe oder Entsorgungsunternehmen für elektronische Abfälle fachgerecht entsorgt werden. Informieren Sie sich bei Ihrer Gemeinde oder Ihrem lokalen Entsorgungsunternehmen über die entsprechenden Entsorgungsmöglichkeiten.
