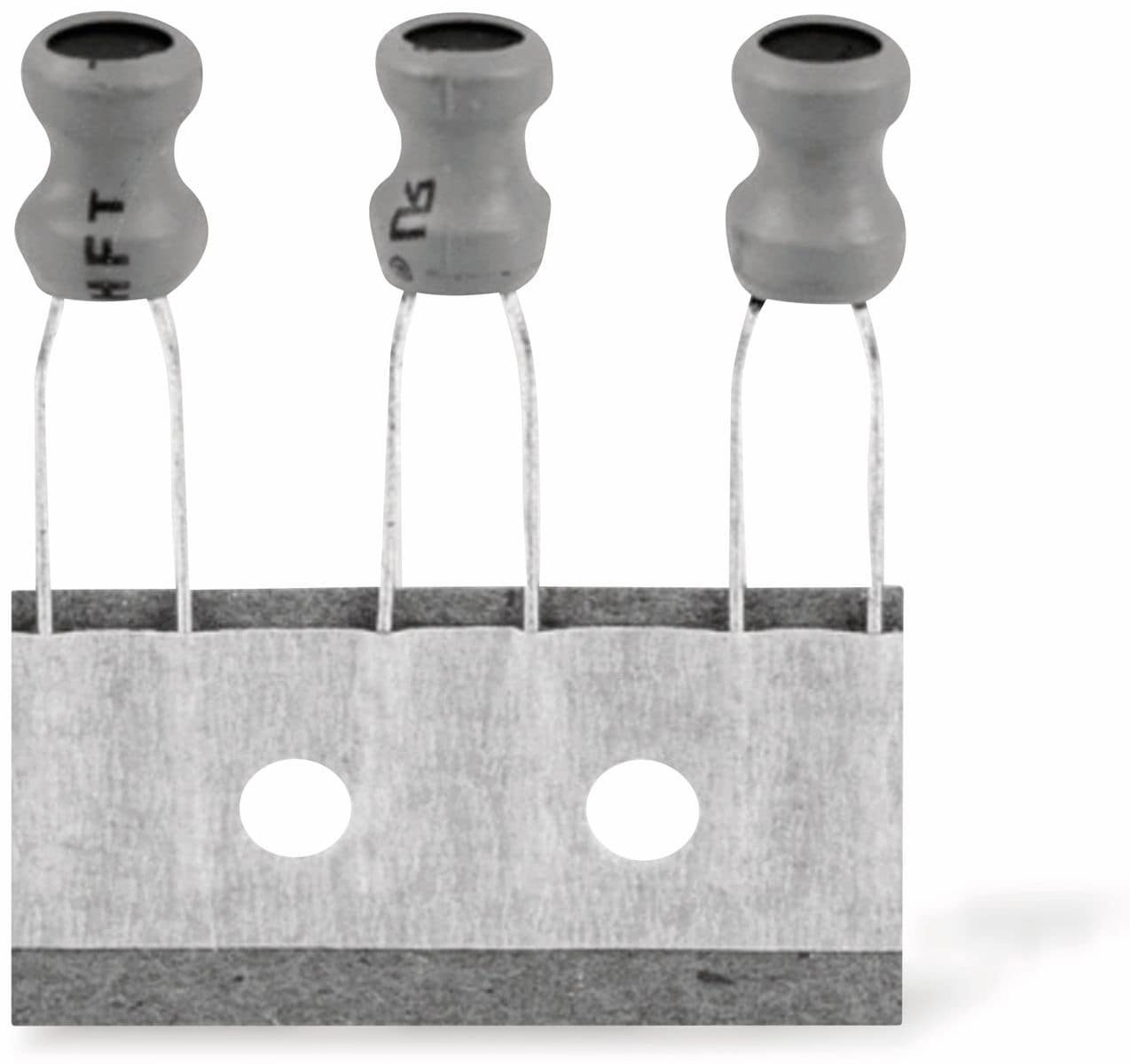

Präzise Induktivität für Ihre Schaltung: Minidrossel 680uH, 250mA, RM5
Entdecken Sie die leistungsstarke Minidrossel mit 680µH Induktivität und einer Strombelastbarkeit von 250mA, ideal für anspruchsvolle Projekte im Bereich der Elektronikentwicklung und -reparatur. Diese Komponente ist die perfekte Wahl für Elektronikenthusiasten, Ingenieure und Hobbyisten, die auf höchste Präzision und Zuverlässigkeit bei der Filterung und Energiespeicherung in ihren Schaltungen Wert legen.
Die Vorteile der Minidrossel 680uH, 250mA, RM5 auf einen Blick
Wenn Sie eine Schaltung entwickeln oder reparieren, die eine stabile Stromversorgung und effektive Filterung benötigt, bietet Ihnen die Minidrossel 680uH, 250mA, RM5 entscheidende Vorteile:
- Hohe Induktivität: Mit 680µH bietet diese Drossel eine signifikante Fähigkeit zur Energiespeicherung und zur Glättung von Stromschwankungen, was für die Leistung und Stabilität vieler elektronischer Systeme unerlässlich ist.
- Zuverlässige Strombelastbarkeit: Eine maximale Strombelastbarkeit von 250mA stellt sicher, dass die Drossel auch unter moderater Last zuverlässig arbeitet, ohne zu überhitzen oder ihre Spezifikationen zu verlieren.
- Kompakte Bauform: Die Maße von 7,5 x 11 mm (RM5) machen diese Drossel äußerst platzsparend, was sie ideal für den Einsatz in dicht bestückten Platinenlayouts und in Geräten mit begrenztem Bauraum macht.
- Vielseitige Anwendungsmöglichkeiten: Ob in DC-DC-Wandlern, Filtern für Audio- oder Videosignale, in Netzteilen oder in Schaltungen zur Rauschunterdrückung – diese Drossel ist eine flexible Lösung für diverse elektronische Herausforderungen.
- Langlebigkeit und Robustheit: Hochwertige Materialien und eine präzise Fertigung gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen, was Ausfälle minimiert und die Zuverlässigkeit Ihrer Projekte erhöht.
Technische Spezifikationen und Einsatzgebiete
Die Minidrossel 680uH, 250mA, RM5 zeichnet sich durch ihre präzisen elektrischen Eigenschaften und ihre robuste Konstruktion aus. Diese Induktivitäten spielen eine zentrale Rolle in vielen Schaltkreisen, wo sie zur Filterung unerwünschter Frequenzen, zur Speicherung und Freigabe von Energie in Schaltnetzteilen oder zur Erzeugung von Spannungsspitzen eingesetzt werden.
Mit einer Induktivität von 680µH ist diese Drossel bestens geeignet für Anwendungen, die eine effektive Glättung von Gleichspannungen erfordern oder eine präzise Steuerung des Energieflusses ermöglichen müssen. Die Strombelastbarkeit von 250mA erlaubt den Einsatz in einer Vielzahl von Geräten, von kleinen Leistungseinheiten bis hin zu anspruchsvolleren Schaltungen, wo eine kontinuierliche und stabile Stromversorgung gewährleistet sein muss.
Der Pin-Abstand (RM5) und die kompakten Abmessungen (7,5 x 11 mm) ermöglichen eine einfache Integration in Standard-Leiterplattenlayouts. Dies ist besonders vorteilhaft, wenn Sie auf begrenztem Raum arbeiten oder bestehende Designs erweitern möchten. Die Drossel ist so konzipiert, dass sie thermischen Belastungen standhält, die bei normalem Betrieb auftreten können, und ihre Leistung über einen weiten Temperaturbereich aufrechterhält.
Ein typisches Einsatzgebiet ist die Stabilisierung von Ausgangsspannungen in DC-DC-Wandlern. Hier arbeitet die Drossel mit einem Schalttransistor und einer Diode zusammen, um eine gleichmäßige Spannung zu erzeugen, unabhängig von Schwankungen in der Eingangsspannung oder der Last. Ebenso findet sie Anwendung in EMI/RFI-Filtern (elektromagnetische und radiofrequenzielle Interferenz), wo sie hochfrequente Störsignale dämpft und so die Signalqualität verbessert und die Einhaltung von EMV-Normen erleichtert.
Qualität und Verarbeitung: Die Merkmale unserer Minidrossel
Bei der Herstellung unserer Minidrossel 680uH, 250mA, RM5 legen wir größten Wert auf die Auswahl hochwertiger Materialien und eine sorgfältige Verarbeitung. Dies stellt sicher, dass Sie eine Komponente erhalten, die nicht nur den Spezifikationen entspricht, sondern auch langfristig zuverlässig in Ihrer Anwendung funktioniert.
Der Kern der Drossel besteht typischerweise aus einem Ferritmaterial, das für seine guten magnetischen Eigenschaften und seine Fähigkeit, Energie ohne übermäßige Verluste zu speichern, bekannt ist. Dieses Material ist sorgfältig ausgewählt, um die gewünschte Induktivität von 680µH bei minimalem Gleichstromwiderstand (DCR) zu erreichen. Ein niedriger DCR ist entscheidend, da er den Spannungsabfall über die Drossel reduziert und somit die Effizienz Ihrer Schaltung erhöht.
Die Wicklung der Spule erfolgt mit hochwertigem Kupferlackdraht. Die Isolierung des Drahtes ist für die maximale Betriebstemperatur und Strombelastbarkeit ausgelegt, um Kurzschlüsse zwischen den Windungen zu verhindern und die elektrische Integrität zu gewährleisten. Die Ummantelung der Drossel schützt die Wicklung und den Kern vor mechanischen Beschädigungen und Umwelteinflüssen wie Feuchtigkeit und Staub.
Die Lötstifte sind robust und so geformt, dass sie einen sicheren und dauerhaften Kontakt in Ihrer Leiterplatte gewährleisten. Die Präzision des RM5-Abstands (Radial-Maß 5mm) ermöglicht eine einfache und fehlerfreie Bestückung, selbst in automatisierten Fertigungsprozessen.
| Merkmal | Beschreibung |
|---|---|
| Induktivität | 680 µH (Mikrohenry) – Präzise für anspruchsvolle Filter- und Energiespeicheranwendungen. |
| Max. Strombelastbarkeit | 250 mA (Milliampere) – Ausgelegt für zuverlässigen Betrieb unter moderaten Lasten. |
| Bauform | RM5 (Radial-Maß 5 mm) – Kompakte Baugröße von 7,5 x 11 mm für platzsparende Integration. |
| Kernmaterial | Hochwertiges Ferrit – Optimiert für Energieeffizienz und geringe Verluste. |
| Wicklungsmaterial | Kupferlackdraht – Mit widerstandsfähiger Isolation für sicheren Betrieb. |
| Lötanschlüsse | Robuste Pins für sichere und dauerhafte Verbindung auf der Leiterplatte. |
Umfassende Einsatzmöglichkeiten für Ihre Projekte
Die Minidrossel 680uH, 250mA, RM5 ist eine vielseitige Komponente, die in einer breiten Palette von elektronischen Anwendungen ihre Stärken ausspielt. Ihre Fähigkeit, Energie zu speichern und zu filtern, macht sie zu einem unverzichtbaren Bauteil in vielen modernen Schaltungen.
Stromversorgungssysteme: In Schaltnetzteilen und DC-DC-Wandlern fungiert diese Drossel als Energiespeicher. Sie arbeitet im Zusammenspiel mit Schaltern und Dioden, um Spannungen zu erhöhen oder zu reduzieren und gleichzeitig unerwünschte Ripple (Restwelligkeit) in der Ausgangsspannung zu minimieren. Dies ist entscheidend für die Stabilität und Lebensdauer empfindlicher elektronischer Geräte.
Filteranwendungen: In Audio- und Videoschaltungen kann die Drossel zur Unterdrückung von hochfrequenten Störungen eingesetzt werden. Sie hilft, ein klares und unverfälschtes Signal zu gewährleisten, indem sie unerwünschte Frequenzen blockiert, die die Klang- oder Bildqualität beeinträchtigen könnten.
Rauschunterdrückung: In empfindlichen Messgeräten oder Kommunikationssystemen spielt die Drossel eine wichtige Rolle bei der Reduzierung von elektrischem Rauschen. Durch die Filterung von Störsignalen trägt sie dazu bei, die Genauigkeit und Zuverlässigkeit der gemessenen Daten oder der übertragenen Informationen zu verbessern.
Signalgenerierung und -formung: In bestimmten Schaltungen zur Erzeugung von Impulsen oder zur Signalformung kann die Induktivität der Drossel genutzt werden, um die Charakteristik von Spannungssignalen zu beeinflussen und spezifische Wellenformen zu erzeugen.
Kfz-Elektronik: Auch im Automobilbereich finden solche Drosseln Anwendung, beispielsweise in Bordnetzsystemen zur Filterung von Störungen, die durch verschiedene Verbraucher verursacht werden, oder in Steuergeräten zur Stabilisierung von Versorgungsspannungen.
Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, die oft rauen Umgebungsbedingungen ausgesetzt sind, sorgt die Robustheit und Zuverlässigkeit dieser Drossel für einen stabilen Betrieb.
Durch ihre bewährte Qualität und ihre präzisen Spezifikationen ist die Minidrossel 680uH, 250mA, RM5 eine ausgezeichnete Wahl für Ihre Designs, bei denen es auf Effizienz, Stabilität und Langlebigkeit ankommt.
FAQ – Häufig gestellte Fragen zu Minidrossel 680uH, 250mA, RM5, 7,5×11 mm, 1 Stück
Was bedeutet die Angabe „RM5“?
RM steht für Radial-Maß, und die Ziffer „5“ gibt den Pin-Abstand in Millimetern an. RM5 bedeutet also, dass die Pins der Drossel 5 mm voneinander entfernt sind. Dies ist ein Standardmaß, das die einfache Bestückung auf Leiterplatten erleichtert.
Ist die Drossel für hohe Frequenzen geeignet?
Die Eignung für hohe Frequenzen hängt von mehreren Faktoren ab, darunter die Dämpfungseigenschaften des Ferritkerns und der Selbstresonanzfrequenz der Drossel. Für typische Anwendungen im Bereich von Schaltnetzteilen oder zur Rauschunterdrückung bis in den Kilohertz- und niedrigen Megahertz-Bereich ist diese Drossel gut geeignet. Für sehr hohe Frequenzen (RF-Anwendungen) sollten spezifische Drosseln mit angepassten Kernmaterialien in Betracht gezogen werden.
Wie erkenne ich eine defekte Drossel?
Eine defekte Drossel kann verschiedene Symptome aufweisen. Häufige Anzeichen sind übermäßige Hitzeentwicklung während des Betriebs, Geräusche (wie Summen oder Knistern), ein Kurzschluss oder ein Unterbrechung im Stromkreis, die mit einem Multimeter gemessen werden kann. Visuelle Defekte wie Brandspuren oder geschmolzene Isolierung sind ebenfalls klare Indikatoren.
Welche Rolle spielt die Drossel in einem Schaltnetzteil?
In einem Schaltnetzteil speichert die Drossel Energie, wenn der Schalter eingeschaltet ist, und gibt sie wieder ab, wenn der Schalter ausgeschaltet wird. Sie arbeitet mit anderen Komponenten wie Kondensatoren und Dioden zusammen, um eine stabile Ausgangsspannung zu erzeugen und die Energieschwankungen während des Schaltvorgangs zu glätten.
Was passiert, wenn die Strombelastbarkeit überschritten wird?
Wenn die Strombelastbarkeit einer Drossel überschritten wird, kann dies zu einer Überhitzung des Wickeldrahts führen. Dies kann die Isolierung des Drahtes beschädigen, einen Kurzschluss verursachen und letztendlich zum Ausfall der Drossel und potenziell auch anderer Bauteile in der Schaltung führen. In manchen Fällen kann sich auch die Induktivität unter hohen Stromstärken nichtlinear verändern (Sättigung des Kerns).
Kann ich diese Drossel für eine tiefere Filterung verwenden?
Ja, die Induktivität von 680µH ist ein guter Wert für viele Filteranwendungen, insbesondere zur Glättung von Gleichspannungen in Netzteilen oder zur Dämpfung von Frequenzen im unteren bis mittleren Bereich. Für eine noch tiefere Filterung, d.h. die Dämpfung von niedrigeren Frequenzen oder eine steilere Filtercharakteristik, könnten Sie in Betracht ziehen, die Drossel in Kombination mit anderen Filterkomponenten wie zusätzlichen Kondensatoren einzusetzen oder eine Drossel mit einer noch höheren Induktivität zu verwenden, sofern dies mit den anderen Spezifikationen Ihrer Schaltung vereinbar ist.
Wie wirkt sich die Temperatur auf die Leistung der Drossel aus?
Die Leistung von Induktivitäten kann von der Temperatur beeinflusst werden. Bei höheren Temperaturen kann der Widerstand des Wickeldrahts steigen, was zu höheren Verlusten führt. Auch die magnetischen Eigenschaften des Kernmaterials können sich mit der Temperatur ändern. Diese Drossel ist jedoch für den typischen Betriebstemperaturbereich elektronischer Geräte ausgelegt. Extreme Temperaturen können jedoch die Lebensdauer und Leistung beeinträchtigen.
