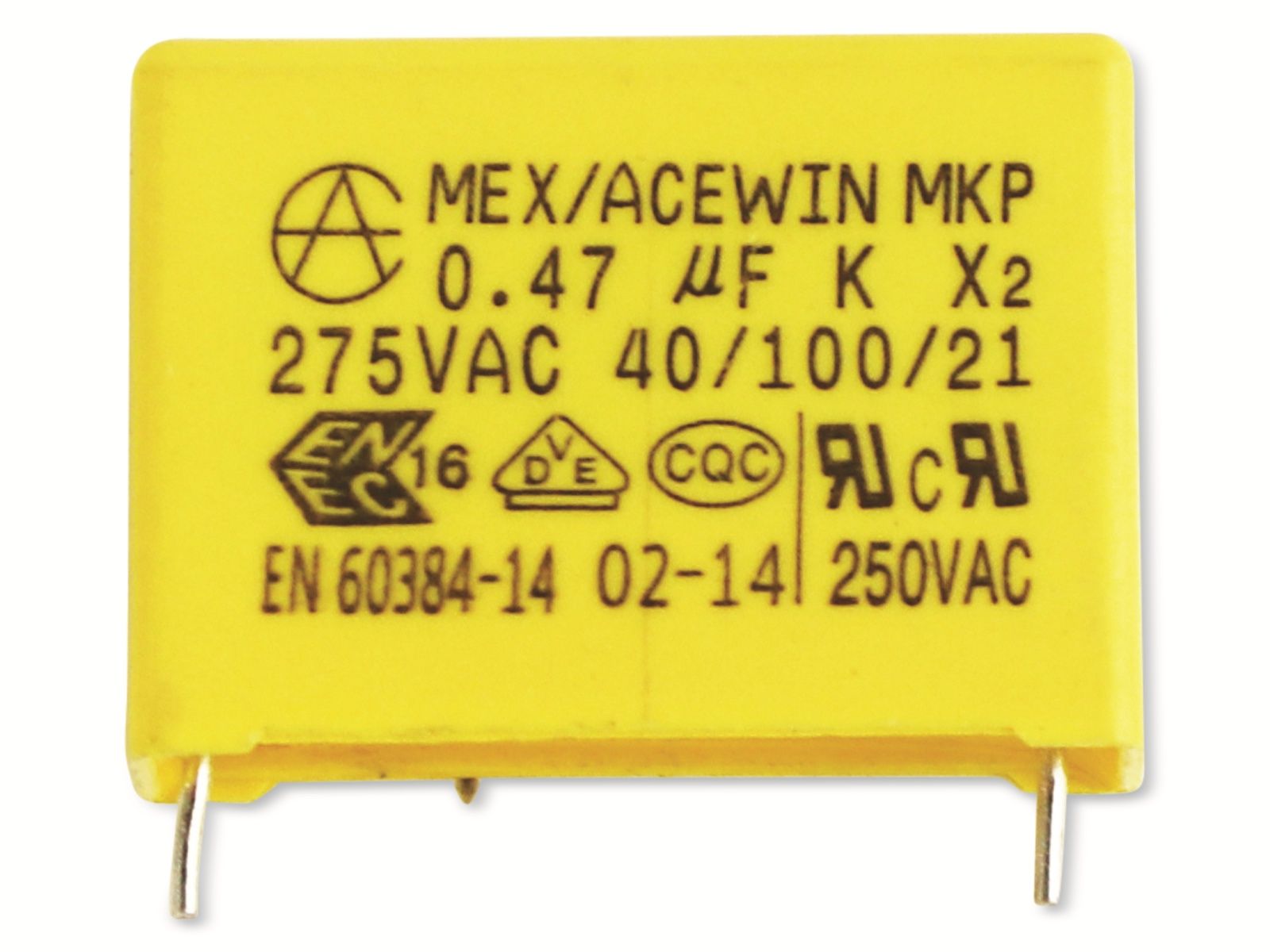

MKP-Entstörkondensator 0,47 uF/275 V~: Effiziente Störunterdrückung für Ihre Geräte
Sie suchen nach einer zuverlässigen Lösung zur wirksamen Reduzierung von Netzstörungen und zur Verbesserung der Leistung Ihrer elektronischen Geräte? Der MKP-Entstörkondensator mit einer Kapazität von 0,47 µF und einer Spannungsfestigkeit von 275 V~ ist die ideale Wahl für anspruchsvolle Heimwerker, professionelle Installateure und jeden, der Wert auf eine störungsfreie Stromversorgung legt. Dieser hochwertige Kondensator schützt Ihre wertvolle Elektronik vor schädlichen Hochfrequenzstörungen und gewährleistet einen stabilen Betrieb.
Warum ein MKP-Entstörkondensator unerlässlich ist
Elektronische Geräte, insbesondere solche mit Schaltnetzteilen oder Motoren, erzeugen oft unerwünschte Störsignale, die sich über das Stromnetz ausbreiten können. Diese Störungen können nicht nur die Funktion des betreffenden Geräts beeinträchtigen, sondern auch andere angeschlossene Geräte negativ beeinflussen. Darüber hinaus können sie zu einer erhöhten elektromagnetischen Belastung in Ihrer Umgebung führen. Ein MKP-Entstörkondensator, auch als X2-Kondensator bezeichnet, ist speziell dafür konzipiert, diese Störungen im Frequenzbereich zu dämpfen und zu filtern. Er wird typischerweise in der Nähe des Netzanschlusses installiert, um hochfrequente Störungen effektiv abzuleiten und so für eine saubere und stabile Stromversorgung zu sorgen.
Herausragende Vorteile des MKP-Entstörkondensators
- Effektive Störunterdrückung: Reduziert zuverlässig hochfrequente Störungen und schützt Ihre Elektronik vor schädlichen Einflüssen.
- Hohe Spannungsfestigkeit: Mit 275 V~ ist dieser Kondensator für den Einsatz im heimischen und industriellen Stromnetz bestens geeignet.
- Langlebigkeit und Zuverlässigkeit: Die MKP-Technologie (Metallisiertes Polypropylen) gewährleistet eine lange Lebensdauer und konstante Leistung über Jahre hinweg.
- Kompakte Bauform: Ermöglicht eine einfache Integration auch in beengte Einbausituationen.
- Sicherheit: Erfüllt wichtige Sicherheitsstandards und trägt zur Stabilität und Sicherheit Ihrer elektrischen Installationen bei.
- Verbesserte Geräteperformance: Durch die Reduzierung von Störungen wird die Lebensdauer Ihrer Geräte verlängert und ihre Funktionalität optimiert.
Technische Spezifikationen im Detail
Der MKP-Entstörkondensator mit 0,47 µF Kapazität und 275 V~ Spannungsfestigkeit ist ein zentrales Bauteil für jede effektive Entstörmaßnahme. Die Wahl der richtigen Kapazität ist entscheidend für die Frequenzcharakteristik der Entstörung. 0,47 µF ist ein bewährter Wert für eine breite Abdeckung typischer Störfrequenzen im Netz. Die Spannungsfestigkeit von 275 V~ stellt sicher, dass der Kondensator auch bei Spitzen im Wechselstromnetz sicher und zuverlässig arbeitet. Die MKP-Bauweise zeichnet sich durch Selbstheilungseigenschaften aus, was bedeutet, dass kleine Durchschläge im Dielektrikum automatisch behoben werden können, was die Lebensdauer des Kondensators weiter erhöht.
Einsatzmöglichkeiten und Anwendungsbereiche
Dieser Entstörkondensator ist universell einsetzbar und findet in zahlreichen Anwendungen Verwendung:
- Netzfilter in Netzteilen: Zur Entkopplung von Ausgangsspannungen und zur Unterdrückung von Schaltrauschen in Schaltnetzteilen von Computern, Fernsehern, LED-Treibern und vielen anderen elektronischen Geräten.
- Motor-Entstörung: In Geräten mit Elektromotoren, wie z.B. Ventilatoren, Waschmaschinen, Trocknern oder Werkzeugmaschinen, um Gleichtaktstörungen zu reduzieren und die Lebensdauer der Motoren zu verlängern.
- Schutz in Haushaltsgeräten: Integration in Mikrowellen, Kühlschränken, Klimaanlagen und ähnlichen Geräten zur Verbesserung der Netzqualität und zur Vermeidung von Interferenzen.
- Beleuchtungssysteme: Besonders in LED-Lampen und Leuchtstoffröhren, um flackerfreie Beleuchtung zu gewährleisten und Störungen im Stromnetz zu minimieren.
- Industrielle Steuerungen und Automatisierung: Zur Stabilisierung von Versorgungspannungen und zur Reduzierung von Störungen in sensiblen Steuerungs- und Regelungssystemen.
- DIY-Projekte und Reparaturen: Ein unverzichtbares Bauteil für Hobbyelektroniker und bei der Reparatur von defekten Netzteilen oder Filterkreisen.
Qualität und Verarbeitung: Ein Blick auf die Materialität
Der MKP-Entstörkondensator aus unserem Sortiment steht für höchste Qualitätsansprüche. Das verwendete metallisierte Polypropylen (MKP) ist ein Dielektrikum, das für seine exzellenten elektrischen Eigenschaften bekannt ist. Dazu gehören eine geringe dielektrische Absorption, eine hohe Isolationswiderstandsfähigkeit und eine gute Temperaturstabilität. Diese Eigenschaften sind essenziell für die langfristige Leistung und Zuverlässigkeit des Kondensators. Die metallisierte Schicht ist extrem dünn und gleichmäßig auf die Polypropylenfolie aufgebracht, was eine hohe Energiedichte und eine präzise Kapazitätswahl ermöglicht. Die Konstruktion ist robust und auf Langlebigkeit ausgelegt, um auch unter anspruchsvollen Betriebsbedingungen eine konstante Entstörwirkung zu gewährleisten. Die Anschlüsse sind solide verarbeitet und für eine sichere Lötverbindung oder den Anschluss über Steckverbindungen ausgelegt.
Tabelle: Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | MKP (Metallisiertes Polypropylen) Entstörkondensator |
| Kapazität | 0,47 µF (Mikrofarad) |
| Nennspannung | 275 V~ (Wechselspannung) |
| Toleranz | Typische Toleranzen liegen im Bereich von ±5% bis ±10%, was für Entstörzwecke völlig ausreichend ist. Dies gewährleistet eine zuverlässige Funktion über den angegebenen Kapazitätsbereich. |
| Klimakategorie | Ausgelegt für einen breiten Temperaturbereich, typischerweise 40/105/21 (entspricht -40°C bis +105°C Betriebstemperatur mit einer Lebensdauer von mindestens 21 Jahren unter Standardbedingungen). Diese Robustheit sichert den Einsatz in unterschiedlichsten Umgebungen. |
| Anschlussart | Axiale Anschlussdrähte, die eine einfache Montage auf Leiterplatten oder durch Verdrahtung in Gehäusen ermöglichen. Die Drähte sind robust und bieten eine gute Lötbarkeit. |
| Sicherheitsklasse | Als X2-Kondensator klassifiziert, bedeutet dies, dass er für den Einsatz in der Zuleitung von Geräten zugelassen ist und bei Ausfall keine Gefahr darstellt. Dies ist ein entscheidendes Sicherheitsmerkmal. |
Die Technik hinter der Entstörung: Funktionsweise und Vorteile
Die primäre Aufgabe des MKP-Entstörkondensators ist die Filterung von hochfrequenten Störungen, die sich über das Stromnetz ausbreiten. Dies geschieht durch die gezielte Ableitung dieser Störsignale in die Erdung oder durch die Erzeugung eines gegenphasigen Signals, das die Störung kompensiert. Der MKP-Kondensator agiert hier als Tiefpassfilter. Bei niedrigen Netzfrequenzen (50/60 Hz) zeigt er einen sehr hohen Blindwiderstand und beeinflusst die normale Stromversorgung praktisch nicht. Bei höheren Frequenzen, die typischen Störsignale entsprechen, sinkt sein Blindwiderstand rapide ab, wodurch diese Frequenzen effektiv kurzgeschlossen und aus dem Nutzsignal entfernt werden.
Die Selbstheilungsfähigkeit der MKP-Folie ist ein weiterer wichtiger Aspekt. Sollte es zu einer lokalen Überlastung kommen, die zu einem Durchschlag im Dielektrikum führt, verdampft die metallisierte Schicht an dieser Stelle. Dadurch wird die leitende Verbindung unterbrochen und der Kondensator bleibt funktionsfähig. Dies ist ein signifikanter Vorteil gegenüber älteren Kondensatortechnologien und erhöht die Zuverlässigkeit und Sicherheit erheblich.
Häufig gestellte Fragen (FAQ)
Was genau ist ein MKP-Entstörkondensator und wofür wird er benötigt?
Ein MKP-Entstörkondensator ist ein elektronisches Bauteil, das speziell dazu dient, unerwünschte hochfrequente Störungen aus dem Stromnetz zu filtern. Er ist für den Einsatz in der Netzleitung von elektronischen Geräten konzipiert, um die Leistung der Geräte zu verbessern, deren Lebensdauer zu verlängern und die Einhaltung von EMV-Richtlinien (elektromagnetische Verträglichkeit) zu unterstützen.
Ist die Kapazität von 0,47 µF universell einsetzbar?
Die Kapazität von 0,47 µF ist ein sehr gebräuchlicher und effektiver Wert für eine breite Palette von Entstörungsanwendungen im heimischen und semi-professionellen Bereich. Für spezielle industrielle Anwendungen oder sehr spezifische Filterdesigns können jedoch abweichende Werte erforderlich sein. Für die meisten gängigen Geräte und Netzfilter ist 0,47 µF eine ausgezeichnete Wahl.
Welche Bedeutung hat die Spannungsfestigkeit von 275 V~?
Die Angabe 275 V~ bezieht sich auf die maximale Wechselspannung, der der Kondensator sicher ausgesetzt werden kann. Im europäischen Netz beträgt die normale Netzspannung etwa 230 V~. Die 275 V~ bieten somit eine ausreichende Reserve, um auch kurzzeitige Spannungsspitzen oder Überschwinger im Stromnetz sicher zu bewältigen und den Kondensator vor Beschädigung zu schützen.
Was bedeutet die Klassifizierung als X2-Kondensator?
Die Klassifizierung als X2-Kondensator ist eine wichtige Sicherheitsnorm. Sie bedeutet, dass der Kondensator für den Einsatz in der Zuleitung von Geräten vorgesehen ist, bei denen ein Ausfall des Kondensators nicht zu einer gefährlichen Situation führen darf. Im Falle eines internen Defekts (z.B. Kurzschluss) ist der X2-Kondensator so konstruiert, dass er sicher unterbrochen wird, ohne eine unmittelbare Gefahr für den Benutzer oder die Umgebung darzustellen.
Wo genau wird ein solcher Entstörkondensator in einem Gerät verbaut?
Ein MKP-Entstörkondensator wird typischerweise im Bereich des Netzanschlusses eines Geräts platziert, oft Teil eines Netzfiltermoduls. Er wird parallel zur Stromversorgung geschaltet, um hochfrequente Störungen abzuleiten, bevor diese das eigentliche Gerät erreichen oder von ihm ausgehen.
Wie lange hält ein MKP-Entstörkondensator in der Regel?
Dank der MKP-Technologie und der Selbstheilungsfähigkeit sind diese Kondensatoren auf eine lange Lebensdauer ausgelegt. Bei korrekter Anwendung und Nennspannung können sie oft eine Lebensdauer von vielen Tausend Stunden, teilweise sogar über 10 Jahre, erreichen. Die genaue Lebensdauer hängt stark von den Betriebsbedingungen, der Umgebungstemperatur und der tatsächlichen Belastung ab.
Muss ich spezielle Werkzeuge oder Kenntnisse für den Einbau haben?
Der Einbau eines Entstörkondensators erfordert Grundkenntnisse in der Elektrotechnik und die Einhaltung der geltenden Sicherheitsvorschriften. Es ist unerlässlich, vor Beginn der Arbeiten die Stromzufuhr zu unterbrechen und sich über die richtige Verdrahtung und Polarität (falls relevant, bei Entstörkondensatoren in der Regel nicht polarisiert) zu informieren. Bei Unsicherheiten oder für sicherheitskritische Anwendungen wird die Beauftragung eines qualifizierten Elektrikers empfohlen.
