Motorkondensatoren

Motorkondensatoren: Der zuverlässige Starthelfer für Ihre Geräte

In der Welt der Elektromotoren sind sie kleine, aber unverzichtbare Helden: Motorkondensatoren. Diese unscheinbaren Bauteile spielen eine entscheidende Rolle beim Anlauf und Betrieb vieler Geräte, die uns täglich umgeben – von Haushaltsgeräten bis hin zu industriellen Anlagen. Ohne sie blieben viele Motoren stumm und kraftlos. Entdecken Sie hier die Vielfalt und Bedeutung von Motorkondensatoren und finden Sie den idealen Kondensator für Ihre Anwendung.

Was ist ein Motorkondensator und wofür wird er benötigt?

Ein Motorkondensator ist ein spezieller Kondensator, der in Wechselstrommotoren eingesetzt wird, um den Anlauf des Motors zu unterstützen und den Betrieb zu optimieren. Im Wesentlichen erzeugt er eine Phasenverschiebung zwischen Strom und Spannung in den Wicklungen des Motors, was ein magnetisches Drehfeld erzeugt. Dieses Drehfeld ist notwendig, um den Rotor in Bewegung zu setzen und den Motor am Laufen zu halten.

Ohne Motorkondensator würde ein Einphasen-Wechselstrommotor nicht selbstständig anlaufen können. Er würde lediglich brummen, ohne sich zu drehen. Der Kondensator sorgt also für den nötigen „Schubs“, um den Motor in Gang zu bringen. Darüber hinaus trägt er zur Effizienz und Laufruhe des Motors bei, indem er das Drehmoment verbessert und Vibrationen reduziert.

Die Einsatzbereiche von Motorkondensatoren sind vielfältig. Sie finden sich in:

• Waschmaschinen und Trocknern
• Kühlschränken und Gefriertruhen
• Ventilatoren und Klimaanlagen
• Pumpen
• Kompressoren
• Elektrowerkzeugen wie Bohrmaschinen und Kreissägen
• Und vielen weiteren Geräten mit Einphasen-Wechselstrommotoren

Kurz gesagt: Motorkondensatoren sind essenziell für den zuverlässigen und effizienten Betrieb einer Vielzahl von Geräten, die unser Leben komfortabler und produktiver machen.

Die verschiedenen Arten von Motorkondensatoren

Motorkondensatoren sind nicht gleich Motorkondensatoren. Es gibt verschiedene Typen, die sich in ihren Eigenschaften und Anwendungsbereichen unterscheiden. Die gängigsten Typen sind:

Betriebskondensatoren

Betriebskondensatoren, auch Dauerkondensatoren genannt, sind dafür ausgelegt, während des gesamten Betriebs des Motors aktiv zu sein. Sie verbessern den Wirkungsgrad des Motors, indem sie die Phasenverschiebung zwischen Strom und Spannung optimieren. Dies führt zu einem höheren Drehmoment, einer geringeren Stromaufnahme und einem ruhigeren Lauf.

Betriebskondensatoren sind in der Regel mit einer geringeren Kapazität als Anlaufkondensatoren ausgestattet und werden permanent mit dem Motor verbunden. Sie sind so konstruiert, dass sie den thermischen und elektrischen Belastungen des Dauerbetriebs standhalten.

Anlaufkondensatoren

Anlaufkondensatoren werden nur für den Startvorgang des Motors benötigt. Sie erzeugen ein starkes magnetisches Drehfeld, das den Rotor in Bewegung setzt. Sobald der Motor eine bestimmte Drehzahl erreicht hat, wird der Anlaufkondensator durch einen Fliehkraftschalter oder ein anderes Trennelement vom Stromkreis getrennt.

Anlaufkondensatoren haben in der Regel eine höhere Kapazität als Betriebskondensatoren, da sie kurzzeitig einen hohen Strom liefern müssen. Sie sind jedoch nicht für den Dauerbetrieb ausgelegt und würden bei längerer Belastung überhitzen und ausfallen.

Anlauf- und Betriebskondensatoren (Doppelkondensatoren)

In einigen Anwendungen werden sowohl Anlauf- als auch Betriebskondensatoren in einem einzigen Gehäuse kombiniert. Diese sogenannten Doppelkondensatoren vereinen die Vorteile beider Typen. Sie ermöglichen einen kraftvollen Anlauf und einen effizienten Dauerbetrieb des Motors.

Doppelkondensatoren sind besonders in Geräten zu finden, die ein hohes Anlaufdrehmoment benötigen und gleichzeitig über einen längeren Zeitraum laufen, wie z.B. Klimaanlagen und Wärmepumpen.

Weitere Unterscheidungsmerkmale

Neben der Funktion lassen sich Motorkondensatoren auch nach anderen Kriterien unterscheiden:

• Bauform: Es gibt zylindrische, rechteckige und ovale Bauformen, die sich in ihren Abmessungen und Befestigungsmöglichkeiten unterscheiden.

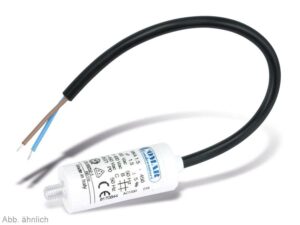

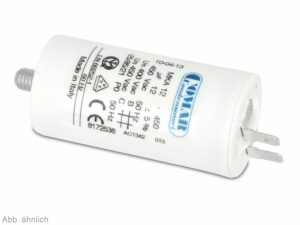

• Anschlussart: Motorkondensatoren können mit Kabeln, Flachsteckern oder Schraubanschlüssen ausgestattet sein.
• Material: Die am häufigsten verwendeten Materialien für Motorkondensatoren sind Polypropylen (PP) und Aluminium-Elektrolyt.
• Spannungsfestigkeit: Die Spannungsfestigkeit gibt an, bis zu welcher Spannung der Kondensator sicher betrieben werden kann.

Die Wahl des richtigen Motorkondensators hängt von den spezifischen Anforderungen der Anwendung ab. Berücksichtigen Sie Faktoren wie Motortyp, Leistungsaufnahme, Betriebsbedingungen und Einbausituation, um den optimalen Kondensator auszuwählen.

So wählen Sie den richtigen Motorkondensator aus

Die Auswahl des passenden Motorkondensators ist entscheidend für die Leistung und Lebensdauer Ihres Motors. Ein falscher Kondensator kann zu Startschwierigkeiten, Überhitzung, Vibrationen und im schlimmsten Fall zum Ausfall des Motors führen. Beachten Sie daher folgende Punkte, um den richtigen Kondensator zu finden:

1. Kapazität (µF)

Die Kapazität des Kondensators wird in Mikrofarad (µF) angegeben und ist der wichtigste Parameter bei der Auswahl. Die benötigte Kapazität hängt von der Leistung und den Eigenschaften des Motors ab. Die korrekte Kapazität ist in der Regel auf dem Typenschild des Motors oder im Schaltplan des Geräts angegeben.

Wichtig: Verwenden Sie niemals einen Kondensator mit einer deutlich abweichenden Kapazität. Eine zu geringe Kapazität kann zu Startschwierigkeiten führen, während eine zu hohe Kapazität den Motor überlasten und beschädigen kann.

2. Spannungsfestigkeit (V)

Die Spannungsfestigkeit gibt an, bis zu welcher Spannung der Kondensator sicher betrieben werden kann. Wählen Sie einen Kondensator mit einer Spannungsfestigkeit, die mindestens der Betriebsspannung des Motors entspricht, idealerweise etwas höher, um einen Sicherheitsspielraum zu haben. Übliche Spannungsfestigkeiten sind 400V, 450V oder 500V.

Wichtig: Verwenden Sie niemals einen Kondensator mit einer zu geringen Spannungsfestigkeit. Dies kann zu einem Durchschlag des Kondensators und zum Ausfall des Motors führen.

3. Betriebstemperatur

Die Betriebstemperatur gibt den Temperaturbereich an, in dem der Kondensator sicher betrieben werden kann. Wählen Sie einen Kondensator, dessen Betriebstemperatur den zu erwartenden Temperaturen am Einsatzort entspricht. Achten Sie besonders auf Anwendungen in heißen Umgebungen oder in Geräten, die viel Wärme erzeugen.

4. Bauform und Abmessungen

Achten Sie darauf, dass der Kondensator in den vorhandenen Bauraum passt und die Befestigungsmöglichkeiten mit den Gegebenheiten im Gerät übereinstimmen. Messen Sie den alten Kondensator aus und vergleichen Sie die Abmessungen mit den Angaben des neuen Kondensators.

5. Anschlussart

Wählen Sie einen Kondensator mit der passenden Anschlussart (Kabel, Flachstecker, Schraubanschlüsse), um eine einfache und sichere Verbindung zum Motor zu gewährleisten.

6. Typ (Betriebs-, Anlauf- oder Doppelkondensator)

Stellen Sie sicher, dass Sie den richtigen Typ von Kondensator auswählen. Verwenden Sie einen Betriebskondensator nur als Ersatz für einen Betriebskondensator, einen Anlaufkondensator nur als Ersatz für einen Anlaufkondensator und einen Doppelkondensator nur als Ersatz für einen Doppelkondensator.

7. Sicherheitszertifikate

Achten Sie auf Sicherheitszertifikate wie CE oder VDE, um sicherzustellen, dass der Kondensator den geltenden Sicherheitsstandards entspricht und zuverlässig funktioniert.

8. Hersteller und Qualität

Vertrauen Sie auf renommierte Hersteller und hochwertige Produkte, um eine lange Lebensdauer und eine zuverlässige Funktion des Kondensators zu gewährleisten. Billige Kondensatoren können minderwertige Materialien und eine schlechtere Verarbeitung aufweisen, was zu einem frühzeitigen Ausfall führen kann.

Indem Sie diese Punkte berücksichtigen, können Sie den richtigen Motorkondensator für Ihre Anwendung auswählen und sicherstellen, dass Ihr Motor zuverlässig und effizient läuft.

Motorkondensatoren austauschen: So geht’s sicher

Ein defekter Motorkondensator kann sich durch verschiedene Symptome äußern, wie z.B. Startschwierigkeiten, Brummen des Motors, Vibrationen oder ein plötzlicher Ausfall des Geräts. In solchen Fällen ist ein Austausch des Kondensators erforderlich. Gehen Sie dabei wie folgt vor:

1. Sicherheit geht vor

Trennen Sie das Gerät vom Stromnetz! Bevor Sie mit dem Austausch beginnen, ziehen Sie den Netzstecker oder schalten Sie die Sicherung aus, um einen Stromschlag zu vermeiden.

Entladen Sie den Kondensator! Motorkondensatoren können auch nach dem Abschalten des Geräts noch eine gefährliche Spannung speichern. Entladen Sie den Kondensator, indem Sie ihn mit einem isolierten Schraubendreher kurzschließen. Berühren Sie dabei nicht die Metallteile des Schraubendrehers.

2. Identifizieren Sie den defekten Kondensator

Suchen Sie den Motorkondensator im Gerät. Er ist in der Regel in der Nähe des Motors oder der Steuerungselektronik angebracht. Überprüfen Sie den Kondensator auf äußere Beschädigungen wie Ausbeulungen, Risse oder auslaufendes Öl. Ein beschädigter Kondensator muss auf jeden Fall ausgetauscht werden.

3. Dokumentieren Sie die Anschlüsse

Bevor Sie den alten Kondensator abklemmen, notieren Sie sich genau, wie die Kabel angeschlossen sind oder machen Sie ein Foto. Dies ist wichtig, um den neuen Kondensator korrekt anzuschließen.

4. Entfernen Sie den alten Kondensator

Lösen Sie die Befestigung des Kondensators und klemmen Sie die Kabel ab. Verwenden Sie dafür geeignete Werkzeuge wie eine Zange oder einen Schraubendreher.

5. Installieren Sie den neuen Kondensator

Befestigen Sie den neuen Kondensator an der gleichen Stelle wie den alten Kondensator. Schließen Sie die Kabel entsprechend Ihrer Dokumentation an. Achten Sie darauf, dass die Anschlüsse fest sitzen und keine blanken Drähte herausschauen.

6. Überprüfen Sie die Funktion

Schalten Sie das Gerät wieder ein und überprüfen Sie, ob der Motor einwandfrei startet und läuft. Achten Sie auf ungewöhnliche Geräusche oder Vibrationen.

7. Entsorgen Sie den alten Kondensator fachgerecht

Motorkondensatoren enthalten möglicherweise umweltschädliche Stoffe und dürfen nicht im Hausmüll entsorgt werden. Bringen Sie den alten Kondensator zu einer Sammelstelle für Elektroschrott oder geben Sie ihn beim Händler zurück.

Achtung: Der Austausch von Motorkondensatoren sollte nur von Personen mit elektrotechnischen Kenntnissen durchgeführt werden. Wenn Sie sich unsicher sind, beauftragen Sie einen Fachmann.

Die Lebensdauer von Motorkondensatoren: Was Sie wissen sollten

Die Lebensdauer eines Motorkondensators hängt von verschiedenen Faktoren ab, wie z.B. der Betriebstemperatur, der Belastung, der Qualität des Kondensators und den Umgebungsbedingungen. Im Allgemeinen können Motorkondensatoren zwischen 5 und 15 Jahren halten, aber auch deutlich länger oder kürzer.

Folgende Faktoren können die Lebensdauer eines Motorkondensators beeinflussen:

• Hohe Betriebstemperaturen: Hohe Temperaturen beschleunigen den Alterungsprozess des Kondensators und verkürzen seine Lebensdauer.
• Überlastung: Eine Überlastung des Kondensators, z.B. durch eine zu hohe Spannung oder einen zu hohen Strom, kann zu einer Überhitzung und einem frühzeitigen Ausfall führen.
• Feuchtigkeit und Korrosion: Feuchtigkeit und Korrosion können die inneren Komponenten des Kondensators beschädigen und seine Lebensdauer verkürzen.
• Vibrationen: Starke Vibrationen können die Anschlüsse des Kondensators lockern und zu einem Ausfall führen.
• Qualität des Kondensators: Billige Kondensatoren mit minderwertigen Materialien und einer schlechten Verarbeitung haben in der Regel eine kürzere Lebensdauer als hochwertige Kondensatoren von renommierten Herstellern.

Um die Lebensdauer Ihrer Motorkondensatoren zu verlängern, sollten Sie folgende Maßnahmen ergreifen:

• Wählen Sie hochwertige Kondensatoren: Investieren Sie in hochwertige Kondensatoren von renommierten Herstellern.
• Achten Sie auf die Betriebstemperatur: Stellen Sie sicher, dass die Betriebstemperatur des Kondensators innerhalb des zulässigen Bereichs liegt. Vermeiden Sie den Einsatz von Kondensatoren in heißen Umgebungen.
• Vermeiden Sie Überlastung: Stellen Sie sicher, dass der Kondensator nicht überlastet wird. Verwenden Sie den Kondensator nur innerhalb seiner spezifizierten Grenzen.
• Schützen Sie den Kondensator vor Feuchtigkeit und Korrosion: Schützen Sie den Kondensator vor Feuchtigkeit und Korrosion, z.B. durch den Einsatz eines Gehäuses oder einer Schutzbeschichtung.
• Vermeiden Sie Vibrationen: Montieren Sie den Kondensator so, dass er vor starken Vibrationen geschützt ist.
• Führen Sie regelmäßige Inspektionen durch: Überprüfen Sie die Kondensatoren regelmäßig auf äußere Beschädigungen und Anzeichen von Alterung. Tauschen Sie defekte Kondensatoren rechtzeitig aus.

Indem Sie diese Tipps befolgen, können Sie die Lebensdauer Ihrer Motorkondensatoren verlängern und die Zuverlässigkeit Ihrer Geräte erhöhen.

Sicherheitshinweise im Umgang mit Motorkondensatoren

Der Umgang mit Motorkondensatoren erfordert Vorsicht, da sie elektrische Energie speichern und bei unsachgemäßer Handhabung gefährlich sein können. Beachten Sie daher folgende Sicherheitshinweise:

• Trennen Sie das Gerät vom Stromnetz: Bevor Sie mit Arbeiten an Motorkondensatoren beginnen, trennen Sie das Gerät immer vom Stromnetz, um einen Stromschlag zu vermeiden.
• Entladen Sie den Kondensator: Entladen Sie den Kondensator, bevor Sie ihn berühren oder ausbauen. Verwenden Sie dafür einen isolierten Schraubendreher oder einen speziellen Kondensatorentlader.
• Berühren Sie keine spannungsführenden Teile: Berühren Sie niemals spannungsführende Teile des Kondensators oder der umliegenden Schaltung.
• Verwenden Sie isoliertes Werkzeug: Verwenden Sie nur isoliertes Werkzeug, um Arbeiten an Motorkondensatoren durchzuführen.
• Tragen Sie Schutzkleidung: Tragen Sie bei Bedarf Schutzkleidung wie Schutzhandschuhe und eine Schutzbrille.
• Arbeiten Sie nicht alleine: Arbeiten Sie idealerweise nicht alleine an Motorkondensatoren. Lassen Sie sich von einer zweiten Person unterstützen, die im Notfall Hilfe leisten kann.
• Beachten Sie die Herstellerhinweise: Beachten Sie die Herstellerhinweise und Sicherheitshinweise des Kondensators und des Geräts, in dem er eingebaut ist.
• Entsorgen Sie defekte Kondensatoren fachgerecht: Entsorgen Sie defekte Kondensatoren fachgerecht und nicht im Hausmüll. Bringen Sie sie zu einer Sammelstelle für Elektroschrott oder geben Sie sie beim Händler zurück.
• Lassen Sie Arbeiten von einem Fachmann durchführen: Wenn Sie sich unsicher sind oder keine Erfahrung im Umgang mit Motorkondensatoren haben, lassen Sie die Arbeiten von einem Fachmann durchführen.

Indem Sie diese Sicherheitshinweise beachten, können Sie das Risiko von Unfällen und Verletzungen minimieren und einen sicheren Umgang mit Motorkondensatoren gewährleisten.

FAQ – Häufige Fragen zu Motorkondensatoren

Was passiert, wenn ein Motorkondensator defekt ist?

Ein defekter Motorkondensator kann sich durch verschiedene Symptome äußern. Häufige Anzeichen sind Startschwierigkeiten des Motors, ein lautes Brummen, unregelmäßiger Lauf, verminderte Leistung oder sogar ein kompletter Stillstand. In einigen Fällen kann auch eine sichtbare Beschädigung des Kondensators wie Ausbeulungen oder Risse erkennbar sein.

Wie kann ich einen Motorkondensator prüfen?

Es gibt verschiedene Möglichkeiten, einen Motorkondensator zu prüfen. Eine einfache Methode ist die Sichtprüfung, bei der Sie den Kondensator auf äußere Beschädigungen untersuchen. Eine genauere Prüfung kann mit einem Multimeter durchgeführt werden, indem Sie die Kapazität messen und mit dem auf dem Kondensator angegebenen Wert vergleichen. Eine weitere Möglichkeit ist die Verwendung eines speziellen Kondensatorprüfgeräts. Achtung: Vor der Prüfung muss der Kondensator unbedingt entladen werden!

Kann ich einen Motorkondensator selbst austauschen?

Der Austausch eines Motorkondensators kann grundsätzlich selbst durchgeführt werden, wenn Sie über elektrotechnische Kenntnisse und das passende Werkzeug verfügen. Wichtig ist, dass Sie vor Beginn der Arbeiten das Gerät vom Stromnetz trennen und den Kondensator entladen. Wenn Sie sich unsicher sind, sollten Sie die Arbeiten von einem Fachmann durchführen lassen.

Welche Kapazität muss der neue Motorkondensator haben?

Die Kapazität des neuen Motorkondensators muss mit der des alten Kondensators übereinstimmen. Die korrekte Kapazität ist in der Regel auf dem Typenschild des Motors oder auf dem Kondensator selbst angegeben. Verwenden Sie niemals einen Kondensator mit einer deutlich abweichenden Kapazität, da dies zu Schäden am Motor führen kann.

Welche Spannungsfestigkeit muss der neue Motorkondensator haben?

Die Spannungsfestigkeit des neuen Motorkondensators sollte mindestens der Betriebsspannung des Motors entsprechen, idealerweise etwas höher, um einen Sicherheitsspielraum zu haben. Die Spannungsfestigkeit ist auf dem Kondensator angegeben. Verwenden Sie niemals einen Kondensator mit einer zu geringen Spannungsfestigkeit, da dies zu einem Durchschlag des Kondensators führen kann.

Was bedeutet die Aufschrift „µF“ auf einem Motorkondensator?

Die Aufschrift „µF“ steht für Mikrofarad und ist die Einheit der Kapazität eines Kondensators. Die Kapazität gibt an, wie viel elektrische Ladung der Kondensator speichern kann. Je höher der Wert in Mikrofarad, desto mehr Ladung kann der Kondensator speichern.

Was bedeutet die Aufschrift „V“ auf einem Motorkondensator?

Die Aufschrift „V“ steht für Volt und gibt die Spannungsfestigkeit des Kondensators an. Die Spannungsfestigkeit gibt an, bis zu welcher Spannung der Kondensator sicher betrieben werden kann. Überschreiten Sie diese Spannung nicht, da dies zu einem Durchschlag des Kondensators führen kann.

Wo kann ich Motorkondensatoren kaufen?

Motorkondensatoren können Sie in unserem Elektronik & Technik Shop erwerben. Wir bieten eine große Auswahl an Kondensatoren verschiedener Hersteller und Bauformen. Alternativ können Sie auch in Elektrofachgeschäften oder Online-Shops suchen.

Wie entsorge ich einen alten Motorkondensator richtig?

Motorkondensatoren enthalten möglicherweise umweltschädliche Stoffe und dürfen nicht im Hausmüll entsorgt werden. Bringen Sie den alten Kondensator zu einer Sammelstelle für Elektroschrott oder geben Sie ihn beim Händler zurück. So stellen Sie eine fachgerechte Entsorgung sicher und schonen die Umwelt.
