Optokoppler: Die unsichtbaren Brücken der modernen Elektronik

Willkommen in der faszinierenden Welt der Optokoppler – kleine, aber unglaublich wichtige Bauteile, die in unzähligen elektronischen Geräten und Systemen ihren Dienst verrichten. Sie sind die stillen Helden, die im Hintergrund für Sicherheit, Zuverlässigkeit und reibungslose Funktion sorgen. Stellen Sie sich vor, Sie könnten zwei elektronische Schaltkreise galvanisch voneinander trennen, Daten sicher übertragen und gleichzeitig vor Überspannung schützen. Genau das leisten Optokoppler.

Optokoppler, auch bekannt als Optoisolatoren oder Opto-Isolatoren, sind mehr als nur elektronische Komponenten. Sie sind Brücken, die Welten verbinden – die Welt der Steuerung mit der Welt der Leistung, die Welt der empfindlichen Elektronik mit der potenziellen Gefahr hoher Spannungen. Sie sind die unsichtbaren Wächter, die unsere Geräte schützen und uns ein Stück Sicherheit im digitalen Zeitalter geben.

In unserem Shop finden Sie eine breite Auswahl an Optokopplern für unterschiedlichste Anwendungen. Egal, ob Sie ein erfahrener Elektronikentwickler, ein begeisterter Bastler oder einfach nur auf der Suche nach einer zuverlässigen Lösung für Ihr Projekt sind – wir haben den passenden Optokoppler für Sie. Tauchen Sie ein in die Welt der Optokoppler und entdecken Sie die Möglichkeiten, die diese kleinen Bauteile bieten.

Die Magie der galvanischen Trennung

Das Herzstück eines jeden Optokopplers ist die galvanische Trennung. Was bedeutet das genau? Stellen Sie sich vor, Sie haben zwei Schaltkreise: einen empfindlichen, der von einem Mikrocontroller gesteuert wird, und einen leistungsstarken, der beispielsweise einen Motor antreibt. Der leistungsstarke Schaltkreis kann Störungen verursachen, die den empfindlichen Schaltkreis beschädigen oder dessen Funktion beeinträchtigen könnten. Hier kommt die galvanische Trennung ins Spiel.

Die galvanische Trennung bedeutet, dass es keine direkte elektrische Verbindung zwischen den beiden Schaltkreisen gibt. Stattdessen wird das Signal optisch übertragen. Ein Optokoppler besteht im Wesentlichen aus einer Leuchtdiode (LED) und einem lichtempfindlichen Halbleiterbauelement, meist ein Phototransistor oder ein Phototriac. Wenn die LED leuchtet, wird das Licht vom Halbleiterbauelement empfangen, das daraufhin seinen Zustand ändert. Auf diese Weise wird das Signal von einem Schaltkreis zum anderen übertragen, ohne dass eine elektrische Verbindung besteht.

Diese galvanische Trennung bietet entscheidende Vorteile:

• Schutz vor Überspannung: Optokoppler schützen empfindliche Schaltkreise vor Überspannungen und Spannungsspitzen, die von leistungsstarken Schaltkreisen oder externen Quellen verursacht werden können.
• Unterdrückung von Störungen: Sie verhindern die Ausbreitung von elektrischen Störungen und Rauschen, die die Funktion anderer Schaltkreise beeinträchtigen könnten.
• Sicherheit: In sicherheitskritischen Anwendungen, wie beispielsweise in der Medizintechnik oder in der industriellen Automatisierung, sorgen Optokoppler für eine sichere Trennung zwischen dem Steuerkreis und dem Leistungskreis.
• Potentialtrennung: Sie ermöglichen die Verbindung von Schaltkreisen mit unterschiedlichen Potentialen, ohne dass ein Ausgleichsstrom fließt.

Die galvanische Trennung ist also der Schlüssel zur Sicherheit, Zuverlässigkeit und Leistungsfähigkeit vieler elektronischer Systeme.

Die Vielfalt der Optokoppler: Für jede Anwendung die passende Lösung

Die Welt der Optokoppler ist vielfältig und bietet für nahezu jede Anwendung die passende Lösung. Die Auswahl des richtigen Optokopplers hängt von verschiedenen Faktoren ab, wie beispielsweise der benötigten Isolationsspannung, der Übertragungsgeschwindigkeit, dem Ausgangstyp und den Umgebungsbedingungen.

Hier ein Überblick über die gängigsten Typen von Optokopplern:

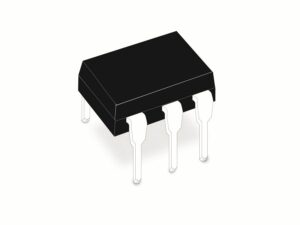

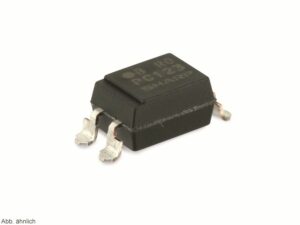

Optokoppler mit Phototransistor-Ausgang

Dies sind die am häufigsten verwendeten Optokoppler. Sie bestehen aus einer LED und einem Phototransistor. Wenn die LED leuchtet, wird der Phototransistor leitend und schaltet einen Stromkreis ein. Sie zeichnen sich durch ihre einfache Bauweise und ihre Vielseitigkeit aus. Typische Anwendungen sind digitale Signalübertragung, Steuerung von Relais und Schaltern sowie die Erfassung von Zuständen.

Optokoppler mit Photodioden-Ausgang

Diese Optokoppler verwenden eine Photodiode als Ausgangselement. Sie sind schneller als Optokoppler mit Phototransistor-Ausgang, aber auch weniger empfindlich. Sie werden häufig in Anwendungen eingesetzt, bei denen hohe Übertragungsgeschwindigkeiten erforderlich sind, wie beispielsweise in der Datenkommunikation und in der Messtechnik.

Optokoppler mit Phototriac-Ausgang

Diese Optokoppler sind speziell für die Steuerung von Wechselstromlasten konzipiert. Sie bestehen aus einer LED und einem Phototriac, der als Schalter für Wechselstrom fungiert. Sie werden häufig in der Steuerung von Lampen, Motoren und anderen elektrischen Geräten eingesetzt.

Optokoppler mit Logik-Ausgang

Diese Optokoppler integrieren zusätzlich zum Optokoppler selbst eine Logikschaltung, wie beispielsweise einen Inverter oder einen Schmitt-Trigger. Sie bieten eine verbesserte Signalqualität und sind einfacher in digitale Schaltungen zu integrieren. Sie werden häufig in der Steuerung von Mikrocontrollern und in der digitalen Signalverarbeitung eingesetzt.

Optokoppler mit AC-Eingang

Diese Optokoppler sind speziell für Anwendungen konzipiert, bei denen ein Wechselstromsignal isoliert werden muss. Sie enthalten eine spezielle Eingangsschaltung, die das Wechselstromsignal in ein für die LED geeignetes Gleichstromsignal umwandelt.

Zusätzlich zu diesen grundlegenden Typen gibt es noch eine Vielzahl von Spezialausführungen, die für bestimmte Anwendungen optimiert sind. Dazu gehören beispielsweise Optokoppler mit hoher Isolationsspannung, Optokoppler mit geringem Stromverbrauch und Optokoppler für den Einsatz in rauen Umgebungen.

Um Ihnen die Auswahl des richtigen Optokopplers zu erleichtern, bieten wir in unserem Shop detaillierte Produktbeschreibungen und technische Datenblätter an. Unser kompetentes Team steht Ihnen bei Fragen gerne zur Verfügung.

Die wichtigsten technischen Parameter von Optokopplern

Bei der Auswahl eines Optokopplers ist es wichtig, die relevanten technischen Parameter zu berücksichtigen. Diese Parameter bestimmen die Leistungsfähigkeit und die Eignung des Optokopplers für die jeweilige Anwendung.

Hier eine Übersicht über die wichtigsten Parameter:

• Isolationsspannung (Viso): Dies ist die maximale Spannung, die zwischen dem Eingangs- und dem Ausgangskreis des Optokopplers angelegt werden darf, ohne dass es zu einem Durchschlag kommt. Die Isolationsspannung ist ein wichtiger Faktor für die Sicherheit und sollte entsprechend den Anforderungen der Anwendung gewählt werden.
• Stromübertragungsverhältnis (CTR): Das Stromübertragungsverhältnis gibt an, wie effizient der Optokoppler das Signal vom Eingangs- zum Ausgangskreis überträgt. Es ist das Verhältnis zwischen dem Ausgangsstrom (Ic) und dem Eingangsstrom (If). Ein hohes CTR bedeutet, dass ein kleiner Eingangsstrom einen großen Ausgangsstrom erzeugen kann.
• Vorwärtsspannung (Vf): Die Vorwärtsspannung ist die Spannung, die an der LED anliegen muss, damit sie leuchtet. Sie ist ein wichtiger Parameter für die Dimensionierung des Eingangskreises.
• Vorwärtsstrom (If): Der Vorwärtsstrom ist der Strom, der durch die LED fließt. Er bestimmt die Helligkeit der LED und somit auch die Empfindlichkeit des Optokopplers.
• Schaltzeiten (ton, toff): Die Schaltzeiten geben an, wie schnell der Optokoppler ein- und ausschalten kann. Sie sind wichtig für Anwendungen, bei denen hohe Übertragungsgeschwindigkeiten erforderlich sind.
• Betriebstemperaturbereich: Der Betriebstemperaturbereich gibt an, in welchem Temperaturbereich der Optokoppler zuverlässig funktioniert. Er ist wichtig für Anwendungen, bei denen der Optokoppler extremen Temperaturen ausgesetzt ist.
• Gehäuseform: Die Gehäuseform bestimmt die Art der Montage und die Wärmeableitung des Optokopplers. Es gibt verschiedene Gehäuseformen, wie beispielsweise DIP, SMD und SOIC.

Die Auswahl des richtigen Optokopplers erfordert ein gutes Verständnis dieser technischen Parameter. In unserem Shop finden Sie detaillierte technische Datenblätter zu allen unseren Optokopplern, die Ihnen bei der Auswahl helfen. Unser Kundenservice steht Ihnen bei Fragen gerne zur Verfügung.

Anwendungsbeispiele: Wo Optokoppler zum Einsatz kommen

Optokoppler sind in einer Vielzahl von Anwendungen unverzichtbar geworden. Ihre Fähigkeit zur galvanischen Trennung und Signalübertragung macht sie zu einer idealen Lösung für viele elektronische Herausforderungen. Hier einige Beispiele, wo Optokoppler häufig eingesetzt werden:

• Industrielle Automatisierung: In der industriellen Automatisierung werden Optokoppler zur Steuerung von Motoren, Ventilen und anderen Aktuatoren eingesetzt. Sie schützen die Steuerungselektronik vor Störungen und Überspannungen aus dem Leistungskreis.
• Medizintechnik: In der Medizintechnik sind Optokoppler unerlässlich, um eine sichere Trennung zwischen dem Patienten und den elektronischen Geräten zu gewährleisten. Sie werden beispielsweise in EKG-Geräten, Defibrillatoren und anderen medizinischen Geräten eingesetzt.
• Schaltnetzteile: In Schaltnetzteilen werden Optokoppler zur Regelung der Ausgangsspannung eingesetzt. Sie ermöglichen eine galvanische Trennung zwischen dem Eingangs- und dem Ausgangskreis und sorgen für eine sichere und stabile Spannungsversorgung.
• Datenkommunikation: In der Datenkommunikation werden Optokoppler zur Übertragung von Daten über lange Strecken eingesetzt. Sie verhindern die Ausbreitung von Störungen und sorgen für eine zuverlässige Datenübertragung.
• Audio- und Videoübertragung: Optokoppler werden verwendet, um Audiosignale zu isolieren und zu verhindern, dass Brummschleifen entstehen. Sie verbessern die Klangqualität und sorgen für eine störungsfreie Übertragung.
• Sensorschnittstellen: Optokoppler werden eingesetzt, um Sensoren an Mikrocontroller anzuschließen. Sie schützen den Mikrocontroller vor Überspannungen und Störungen aus dem Sensorkreis.
• Motorsteuerung: Optokoppler werden in Motorsteuerungen verwendet, um die Steuersignale galvanisch von den Leistungsendstufen zu trennen. Dies schützt die Steuerelektronik und ermöglicht eine präzise Motorsteuerung.
• Sicherheitstechnik: In Sicherheitssystemen werden Optokoppler eingesetzt, um Alarmsignale zu übertragen und zu verhindern, dass unbefugte Eingriffe die Funktion des Systems beeinträchtigen.

Diese Beispiele sind nur ein kleiner Ausschnitt aus den vielfältigen Anwendungsmöglichkeiten von Optokopplern. Ihre Vielseitigkeit und Zuverlässigkeit machen sie zu einem unverzichtbaren Bauteil in der modernen Elektronik.

Die Zukunft der Optokoppler: Innovationen und Trends

Die Entwicklung der Optokoppler schreitet stetig voran. Neue Technologien und Materialien ermöglichen immer leistungsfähigere und effizientere Optokoppler. Hier einige aktuelle Trends und Innovationen:

• Miniaturisierung: Die Nachfrage nach immer kleineren elektronischen Geräten treibt die Miniaturisierung von Optokopplern voran. Neue Fertigungstechniken ermöglichen die Herstellung von Optokopplern mit extrem kleinen Abmessungen.
• Höhere Übertragungsgeschwindigkeiten: In vielen Anwendungen werden immer höhere Übertragungsgeschwindigkeiten benötigt. Neue Optokoppler mit verbesserter Schaltgeschwindigkeit ermöglichen die Übertragung von Daten mit hohen Bitraten.
• Geringerer Stromverbrauch: Der Trend zu energieeffizienten Geräten führt zur Entwicklung von Optokopplern mit geringem Stromverbrauch. Diese Optokoppler tragen dazu bei, die Batterielaufzeit von tragbaren Geräten zu verlängern und den Energieverbrauch von elektronischen Systemen zu senken.
• Höhere Isolationsspannungen: In sicherheitskritischen Anwendungen werden immer höhere Isolationsspannungen gefordert. Neue Optokoppler mit verbesserter Isolationstechnologie bieten einen noch besseren Schutz vor Überspannungen.
• Integration von Funktionen: Optokoppler werden zunehmend mit anderen Funktionen integriert, wie beispielsweise Logikschaltungen, Verstärkern und Sensoren. Diese integrierten Optokoppler vereinfachen das Schaltungsdesign und sparen Platz auf der Leiterplatte.
• Neue Materialien: Die Verwendung neuer Materialien, wie beispielsweise Galliumnitrid (GaN) und Siliziumkarbid (SiC), ermöglicht die Herstellung von Optokopplern mit verbesserter Leistung und Zuverlässigkeit.

Die Zukunft der Optokoppler ist vielversprechend. Die kontinuierliche Weiterentwicklung dieser Bauteile wird dazu beitragen, die Leistungsfähigkeit, Effizienz und Sicherheit elektronischer Systeme weiter zu verbessern.

FAQ – Häufig gestellte Fragen zu Optokopplern

Was ist ein Optokoppler und wie funktioniert er?

Ein Optokoppler, auch Optoisolator oder Opto-Isolator genannt, ist ein elektronisches Bauelement, das zur galvanischen Trennung von Stromkreisen dient. Er besteht im Wesentlichen aus einer Leuchtdiode (LED) und einem lichtempfindlichen Halbleiterbauelement (z.B. Phototransistor, Photodiode, Phototriac). Wenn die LED leuchtet, wird das Licht vom Halbleiterbauelement empfangen, das daraufhin seinen Zustand ändert. Dadurch wird ein Signal von einem Stromkreis zum anderen übertragen, ohne dass eine direkte elektrische Verbindung besteht.

Warum verwendet man Optokoppler?

Optokoppler werden aus verschiedenen Gründen eingesetzt:

• Galvanische Trennung: Sie trennen Stromkreise elektrisch voneinander, um Überspannungen, Störungen und Rauschen zu verhindern.
• Schutz vor Überspannung: Sie schützen empfindliche elektronische Bauteile vor Schäden durch hohe Spannungen.
• Sicherheit: Sie erhöhen die Sicherheit in sicherheitskritischen Anwendungen, indem sie eine elektrische Trennung zwischen dem Benutzer und potenziell gefährlichen Spannungen gewährleisten.
• Potentialtrennung: Sie ermöglichen die Verbindung von Stromkreisen mit unterschiedlichen Potentialen.

Welche Arten von Optokopplern gibt es?

Es gibt verschiedene Arten von Optokopplern, die sich hauptsächlich im verwendeten Halbleiterbauelement unterscheiden:

• Optokoppler mit Phototransistor-Ausgang: Der Ausgang ist ein Phototransistor, der durch das Licht der LED leitend wird.
• Optokoppler mit Photodioden-Ausgang: Der Ausgang ist eine Photodiode, die bei Lichteinfall Strom erzeugt.
• Optokoppler mit Phototriac-Ausgang: Der Ausgang ist ein Phototriac, der für die Steuerung von Wechselstromlasten verwendet wird.
• Optokoppler mit Logik-Ausgang: Integrieren eine Logikschaltung (z.B. Inverter) für eine verbesserte Signalqualität.

Wie wählt man den richtigen Optokoppler aus?

Die Auswahl des richtigen Optokopplers hängt von der jeweiligen Anwendung ab. Wichtige Kriterien sind:

• Isolationsspannung (Viso): Die maximale Spannung, die zwischen Ein- und Ausgang angelegt werden darf.
• Stromübertragungsverhältnis (CTR): Das Verhältnis zwischen Ausgangsstrom und Eingangsstrom.
• Vorwärtsspannung (Vf) und Vorwärtsstrom (If): Die Betriebsbedingungen der LED.
• Schaltzeiten (ton, toff): Die Geschwindigkeit, mit der der Optokoppler ein- und ausschalten kann.
• Ausgangstyp: Je nach Anwendung (z.B. Gleichstrom- oder Wechselstromsteuerung) ist ein anderer Ausgangstyp erforderlich.

Wo werden Optokoppler eingesetzt?

Optokoppler finden in vielen Bereichen der Elektronik Anwendung, darunter:

• Industrielle Automatisierung: Steuerung von Motoren, Ventilen und anderen Aktuatoren.
• Medizintechnik: Schutz von Patienten vor gefährlichen Spannungen.
• Schaltnetzteile: Regelung der Ausgangsspannung und galvanische Trennung.
• Datenkommunikation: Isolierte Datenübertragung über lange Strecken.
• Motorsteuerung: Isolierte Steuerung von Motoren.
• Sensorschnittstellen: Isolierte Verbindung von Sensoren mit Mikrocontrollern.

Was ist das Stromübertragungsverhältnis (CTR) und warum ist es wichtig?

Das Stromübertragungsverhältnis (CTR) ist ein wichtiger Parameter von Optokopplern. Es gibt das Verhältnis zwischen dem Ausgangsstrom (Ic) und dem Eingangsstrom (If) an. Ein hohes CTR bedeutet, dass ein kleiner Eingangsstrom einen großen Ausgangsstrom erzeugen kann. Dies ist wichtig, um sicherzustellen, dass der Optokoppler das Signal effizient übertragen kann und genügend Strom für die Ansteuerung der nachfolgenden Schaltung zur Verfügung steht.

Wie messe ich, ob ein Optokoppler defekt ist?

Die Prüfung eines Optokopplers erfordert einige Messungen mit einem Multimeter:

• LED-Prüfung: Messen Sie die Vorwärtsspannung der LED. Sie sollte etwa 1-2 V betragen. Eine defekte LED zeigt entweder keine oder eine sehr niedrige Spannung.
• Isolationstest: Messen Sie den Widerstand zwischen Eingangs- und Ausgangsseite. Er sollte sehr hoch (mehrere Megaohm) sein. Ein niedriger Widerstand deutet auf einen Isolationsfehler hin.
• Funktionstest: Schalten Sie die LED ein (mit einem Vorwiderstand) und messen Sie, ob der Ausgang sich entsprechend ändert (z.B. ob der Phototransistor leitend wird).

Was ist der Unterschied zwischen einem Optokoppler und einem Relais?

Sowohl Optokoppler als auch Relais dienen der Trennung von Stromkreisen, aber sie funktionieren unterschiedlich:

• Optokoppler: Verwenden Licht zur Signalübertragung und bieten eine galvanische Trennung. Sie sind schneller, kleiner und haben eine längere Lebensdauer als Relais.
• Relais: Verwenden einen Elektromagneten, um einen mechanischen Schalter zu betätigen. Sie können höhere Ströme schalten, sind aber langsamer und haben eine begrenzte Lebensdauer.

Wie schütze ich einen Optokoppler vor Schäden?

Um einen Optokoppler vor Schäden zu schützen, sollten Sie folgende Maßnahmen beachten:

• Betrieb innerhalb der spezifizierten Parameter: Achten Sie darauf, dass die Isolationsspannung, der Strom und die Temperatur innerhalb der vom Hersteller angegebenen Grenzen liegen.
• Schutz vor Überspannung: Verwenden Sie Überspannungsschutzvorrichtungen (z.B. Varistoren), um den Optokoppler vor Spannungsspitzen zu schützen.
• Korrekte Beschaltung: Achten Sie auf die richtige Polarität und verwenden Sie Vorwiderstände, um den Strom durch die LED zu begrenzen.
• ESD-Schutz: Behandeln Sie Optokoppler mit Vorsicht, um elektrostatische Entladungen (ESD) zu vermeiden.

Kann ich einen Optokoppler für PWM-Signale verwenden?

Ja, Optokoppler können für die Übertragung von PWM-Signalen (Pulsweitenmodulation) verwendet werden. Allerdings ist es wichtig, einen Optokoppler mit ausreichender Schaltgeschwindigkeit zu wählen, um die PWM-Frequenz korrekt zu übertragen. Die Schaltzeiten (ton, toff) des Optokopplers sollten deutlich kürzer sein als die Periodendauer des PWM-Signals.
