Passive Bauelemente

Passive Bauelemente: Das Fundament jeder elektronischen Schaltung

Willkommen in unserer Kategorie für passive Bauelemente! Hier finden Sie alles, was Sie für den Aufbau und die Optimierung Ihrer elektronischen Schaltungen benötigen. Passive Bauelemente sind das unbesungene Fundament jeder elektronischen Schaltung. Sie kontrollieren den Stromfluss, speichern Energie und beeinflussen das Verhalten Ihrer Projekte auf subtile, aber entscheidende Weise. Ohne sie wäre die moderne Elektronik undenkbar. Tauchen Sie ein in die Welt der Widerstände, Kondensatoren, Spulen und vielem mehr – entdecken Sie die Möglichkeiten, die diese kleinen, aber mächtigen Komponenten bieten.

Wir verstehen, dass die Auswahl des richtigen Bauelements eine Herausforderung sein kann. Deshalb haben wir es uns zur Aufgabe gemacht, Ihnen nicht nur eine breite Produktpalette, sondern auch umfassende Informationen und kompetente Beratung zu bieten. Egal, ob Sie ein erfahrener Ingenieur, ein ambitionierter Bastler oder ein neugieriger Einsteiger sind, bei uns finden Sie die passenden Produkte und das nötige Know-how, um Ihre Projekte erfolgreich umzusetzen.

Die Vielfalt passiver Bauelemente

Die Welt der passiven Bauelemente ist vielfältig und faszinierend. Jede Komponente hat ihre spezifischen Eigenschaften und Anwendungsbereiche. Lassen Sie uns einen Blick auf die wichtigsten Kategorien werfen:

Widerstände: Stromfluss kontrollieren und Spannung teilen

Widerstände sind wohl die grundlegendsten passiven Bauelemente. Sie begrenzen den Stromfluss in einem Stromkreis und erzeugen einen Spannungsabfall. Ihre Widerstandswerte werden in Ohm (Ω) gemessen. Ob zur Strombegrenzung von LEDs, zur Erzeugung einer präzisen Spannungsteilung oder zur Anpassung von Impedanzen – Widerstände sind unverzichtbar.

Die verschiedenen Arten von Widerständen:

• Festwiderstände: Der Standard für die meisten Anwendungen. Sie haben einen festen Widerstandswert, der durch Farbcode oder Aufdruck angegeben wird.
• Potentiometer: Variable Widerstände, mit denen der Widerstandswert manuell eingestellt werden kann. Ideal für Lautstärkeregler, Helligkeitssteuerungen und andere Anwendungen, bei denen eine variable Einstellung erforderlich ist.
• Trimmer: Kleine, einstellbare Widerstände, die typischerweise für die Feinabstimmung von Schaltungen verwendet werden.
• SMD-Widerstände: Für die Oberflächenmontage auf Leiterplatten. Kompakt und ideal für automatisierte Fertigungsprozesse.
• Drahtwiderstände: Für hohe Leistung und hohe Ströme.
• Metallschichtwiderstände: Bieten eine hohe Präzision und geringe Temperaturabhängigkeit.
• Kohleschichtwiderstände: Günstig und für allgemeine Anwendungen geeignet.
• Spezialwiderstände: Dazu gehören temperaturabhängige Widerstände (Thermistor), lichtabhängige Widerstände (LDR) und spannungsabhängige Widerstände (VDR).

Wichtige Parameter bei der Auswahl von Widerständen:

• Widerstandswert: Der gewünschte Widerstand in Ohm (Ω).
• Toleranz: Die Genauigkeit des Widerstandswertes in Prozent (%).
• Belastbarkeit: Die maximale Leistung, die der Widerstand aushalten kann, ohne Schaden zu nehmen, in Watt (W).
• Temperaturkoeffizient: Die Änderung des Widerstandswertes pro Grad Celsius (°C).
• Bauform: Die physikalische Größe und Form des Widerstandes.

Kondensatoren: Energiespeicher und Frequenzweichen

Kondensatoren sind Energiespeicher. Sie speichern elektrische Energie in einem elektrischen Feld und geben sie bei Bedarf wieder ab. Ihre Kapazität wird in Farad (F) gemessen. Kondensatoren werden in einer Vielzahl von Anwendungen eingesetzt, von der Glättung von Spannungen in Netzteilen bis hin zur Realisierung von Frequenzweichen in Audioverstärkern.

Die verschiedenen Arten von Kondensatoren:

• Keramikkondensatoren: Kompakt, günstig und für eine Vielzahl von Anwendungen geeignet.

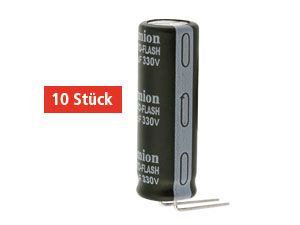

• Elektrolytkondensatoren: Bieten hohe Kapazitäten bei relativ geringer Größe. Besonders geeignet für die Glättung von Spannungen in Netzteilen.
• Tantalkondensatoren: Bieten eine hohe Zuverlässigkeit und Stabilität.

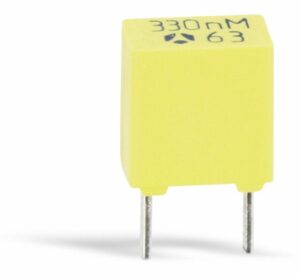

• Folienkondensatoren: Bieten eine hohe Präzision und geringe Verluste.
• SMD-Kondensatoren: Für die Oberflächenmontage auf Leiterplatten.
• Variable Kondensatoren: Kapazität kann manuell eingestellt werden.
• Superkondensatoren (auch Ultrakondensatoren): Sehr hohe Kapazität, für Energiespeicheranwendungen.

Wichtige Parameter bei der Auswahl von Kondensatoren:

• Kapazität: Die Fähigkeit, elektrische Ladung zu speichern, in Farad (F).
• Spannungsfestigkeit: Die maximale Spannung, die der Kondensator aushalten kann, ohne Schaden zu nehmen, in Volt (V).
• Toleranz: Die Genauigkeit des Kapazitätswertes in Prozent (%).
• ESR (Equivalent Series Resistance): Der äquivalente Serienwiderstand des Kondensators, der Verluste verursacht.
• Temperaturkoeffizient: Die Änderung des Kapazitätswertes pro Grad Celsius (°C).
• Bauform: Die physikalische Größe und Form des Kondensators.

Spulen (Induktivitäten): Energiespeicher und Filter

Spulen, auch Induktivitäten genannt, speichern elektrische Energie in einem magnetischen Feld. Ihre Induktivität wird in Henry (H) gemessen. Sie werden in Filtern, Schwingkreisen und zur Speicherung von Energie in Schaltnetzteilen eingesetzt. Spulen sind essenziell, um unerwünschte Frequenzen zu blockieren oder resonante Schaltungen zu erzeugen.

Die verschiedenen Arten von Spulen:

• Luftspulen: Einfache Spulen ohne Kern.
• Ferritkernspulen: Bieten eine höhere Induktivität als Luftspulen.
• Ringkernspulen: Bieten eine hohe Induktivität und geringe Streuung.
• SMD-Spulen: Für die Oberflächenmontage auf Leiterplatten.

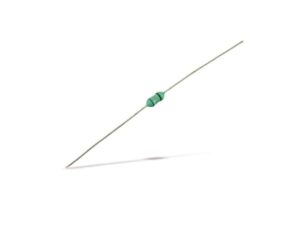

• Drosseln: Spulen, die hauptsächlich zur Strombegrenzung eingesetzt werden.
• HF-Spulen: Für Hochfrequenzanwendungen optimiert.
• Variometer: Variable Induktivität.

Wichtige Parameter bei der Auswahl von Spulen:

• Induktivität: Die Fähigkeit, magnetische Energie zu speichern, in Henry (H).
• Gütefaktor (Q): Ein Maß für die Effizienz der Spule.
• Gleichstromwiderstand (DCR): Der Widerstand des Drahtes, aus dem die Spule gewickelt ist.
• Nennstrom: Der maximale Strom, den die Spule aushalten kann, ohne Schaden zu nehmen.
• Selbstresonanzfrequenz (SRF): Die Frequenz, bei der die Spule in Resonanz gerät.
• Bauform: Die physikalische Größe und Form der Spule.

Weitere passive Bauelemente

Neben Widerständen, Kondensatoren und Spulen gibt es noch eine Reihe weiterer passiver Bauelemente, die in elektronischen Schaltungen eine wichtige Rolle spielen:

• Quarze: Für die Erzeugung präziser Frequenzen in Oszillatoren.
• Resonatoren: Für die Erzeugung von Resonanzfrequenzen in Schwingkreisen.
• Ferritperlen: Zur Unterdrückung von Hochfrequenzstörungen.
• Potentiometer (variable Widerstände): Zur manuellen Einstellung von Widerstandswerten.
• Trimmer (einstellbare Widerstände): Zur Feinabstimmung von Schaltungen.
• Varistoren: Spannungsabhängige Widerstände zum Schutz vor Überspannung.
• Thermistoren: Temperaturabhängige Widerstände zur Temperaturmessung und -regelung.

Anwendungsbereiche passiver Bauelemente

Passive Bauelemente sind in nahezu allen elektronischen Geräten zu finden. Hier sind einige Beispiele für ihre vielfältigen Anwendungsbereiche:

• Netzteile: Zur Glättung von Spannungen und zur Filterung von Störungen.
• Audioverstärker: Zur Realisierung von Frequenzweichen und zur Lautstärkeregelung.
• Filter: Zur Selektion bestimmter Frequenzen.
• Oszillatoren: Zur Erzeugung von präzisen Frequenzen.
• Sensoren: Zur Messung von Temperatur, Licht und anderen physikalischen Größen.
• LED-Schaltungen: Zur Strombegrenzung und zum Schutz der LEDs.
• Mikrocontroller-Schaltungen: Zur Ansteuerung von Peripheriegeräten und zur Signalverarbeitung.
• HF-Schaltungen: Zur Anpassung von Impedanzen und zur Realisierung von Filtern.
• Leistungselektronik: Zur Steuerung von Motoren und anderen leistungselektronischen Geräten.

Die Bedeutung der richtigen Auswahl

Die Auswahl der richtigen passiven Bauelemente ist entscheidend für die Funktion und Zuverlässigkeit Ihrer Schaltung. Eine falsche Dimensionierung kann zu Fehlfunktionen, Schäden oder sogar zum Ausfall der Schaltung führen. Achten Sie daher auf die korrekten Parameter und Spezifikationen. Nutzen Sie unsere Filterfunktionen und detaillierten Produktbeschreibungen, um die idealen Komponenten für Ihr Projekt zu finden. Und wenn Sie Fragen haben, stehen Ihnen unsere Experten jederzeit gerne zur Verfügung!

Passive Bauelemente und ihre technologischen Trends

Auch im Bereich der passiven Bauelemente gibt es stetige technologische Fortschritte. Miniaturisierung, höhere Präzision, verbesserte Materialien und neue Bauformen sind nur einige der Trends, die die Entwicklung vorantreiben.

• Miniaturisierung: SMD-Bauelemente werden immer kleiner, um den Anforderungen kompakter elektronischer Geräte gerecht zu werden.
• Höhere Präzision: Widerstände und Kondensatoren mit geringeren Toleranzen ermöglichen präzisere Schaltungen.
• Verbesserte Materialien: Neue Materialien ermöglichen höhere Spannungsfestigkeiten, höhere Temperaturen und geringere Verluste.
• Neue Bauformen: Integrierte passive Bauelemente (IPD) ermöglichen die Integration mehrerer passiver Komponenten in einem einzigen Chip.
• Leistungsfähigere Kondensatoren: Superkondensatoren (Ultrakondensatoren) revolutionieren die Energiespeichertechnologie.

Tipps und Tricks für den Umgang mit passiven Bauelementen

Hier sind einige praktische Tipps und Tricks, die Ihnen den Umgang mit passiven Bauelementen erleichtern:

• Lesen Sie die Datenblätter: Informieren Sie sich über die spezifischen Eigenschaften und Spezifikationen der Bauelemente.
• Beachten Sie die Polarität: Achten Sie bei Elektrolytkondensatoren und anderen polarisierten Bauelementen auf die richtige Polung.
• Vermeiden Sie Überhitzung: Achten Sie beim Löten darauf, die Bauelemente nicht zu überhitzen.
• Schützen Sie vor Feuchtigkeit: Lagern Sie die Bauelemente trocken, um Korrosion zu vermeiden.
• Verwenden Sie das richtige Werkzeug: Verwenden Sie antistatisches Werkzeug, um Schäden durch elektrostatische Entladung zu vermeiden.
• Farbcode richtig lesen: Lernen Sie, den Farbcode von Widerständen richtig zu lesen, um den Widerstandswert zu bestimmen.
• Richtig messen: Verwenden Sie ein Multimeter, um Widerstand, Kapazität und Induktivität zu messen und die Werte zu überprüfen.

FAQ – Häufig gestellte Fragen zu passiven Bauelementen

Was genau sind passive Bauelemente?

Passive Bauelemente sind elektronische Komponenten, die keine externe Stromversorgung benötigen, um zu funktionieren. Sie können elektrische Energie nicht selbst erzeugen, sondern nur Energie speichern, abgeben oder den Stromfluss beeinflussen. Typische Beispiele sind Widerstände, Kondensatoren und Spulen.

Welche Unterschiede gibt es zwischen passiven und aktiven Bauelementen?

Der Hauptunterschied liegt darin, dass aktive Bauelemente (wie Transistoren, Dioden und Operationsverstärker) eine externe Stromversorgung benötigen, um zu funktionieren. Sie können Signale verstärken, steuern oder schalten. Passive Bauelemente hingegen können dies nicht. Sie dienen lediglich dazu, den Stromfluss zu beeinflussen oder Energie zu speichern.

Wie wähle ich den richtigen Widerstand für meine Schaltung aus?

Bei der Auswahl eines Widerstandes müssen Sie folgende Faktoren berücksichtigen: den gewünschten Widerstandswert, die Toleranz (Genauigkeit), die Belastbarkeit (Leistung) und die Bauform. Der Widerstandswert hängt von der spezifischen Anwendung ab. Die Toleranz sollte so gering wie möglich sein, um eine hohe Genauigkeit zu gewährleisten. Die Belastbarkeit muss ausreichend hoch sein, um eine Überhitzung zu vermeiden. Und die Bauform muss zu Ihren räumlichen Gegebenheiten passen.

Was bedeutet der Farbcode auf Widerständen?

Der Farbcode auf Widerständen gibt den Widerstandswert, die Toleranz und ggf. den Temperaturkoeffizienten an. Jeder Farbe ist eine Zahl zugeordnet. Die ersten Farben geben die Ziffern des Widerstandswertes an, die letzte Farbe die Toleranz. Es gibt verschiedene Farbcode-Tabellen, die Ihnen beim Ablesen des Widerstandswertes helfen können.

Wozu dient ein Kondensator in einer Schaltung?

Kondensatoren dienen dazu, elektrische Energie in einem elektrischen Feld zu speichern. Sie werden in einer Vielzahl von Anwendungen eingesetzt, z. B. zur Glättung von Spannungen in Netzteilen, zur Realisierung von Frequenzweichen in Audioverstärkern oder zur Entkopplung von digitalen Schaltungen.

Welche Arten von Kondensatoren gibt es und wo werden sie eingesetzt?

Es gibt verschiedene Arten von Kondensatoren, die sich in ihren Eigenschaften und Anwendungsbereichen unterscheiden. Keramikkondensatoren sind günstig und für allgemeine Anwendungen geeignet. Elektrolytkondensatoren bieten hohe Kapazitäten bei relativ geringer Größe und werden häufig in Netzteilen eingesetzt. Folienkondensatoren bieten eine hohe Präzision und geringe Verluste und werden in Audioanwendungen verwendet. Tantal Kondensatoren sind sehr zuverlässig und langlebig. SMD-Kondensatoren sind für die Oberflächenmontage geeignet.

Was ist der Unterschied zwischen Polarität bei Kondensatoren?

Einige Kondensatoren, wie z.B. Elektrolytkondensatoren und Tantalkondensatoren, sind polarisiert. Das bedeutet, dass sie nur in einer bestimmten Richtung in die Schaltung eingebaut werden dürfen. Eine falsche Polung kann zu Schäden oder sogar zur Zerstörung des Kondensators führen. Die Polarität ist durch ein Symbol auf dem Kondensator gekennzeichnet.

Wozu verwendet man Spulen in elektronischen Schaltungen?

Spulen, auch Induktivitäten genannt, speichern elektrische Energie in einem magnetischen Feld. Sie werden in Filtern, Schwingkreisen und zur Speicherung von Energie in Schaltnetzteilen eingesetzt.

Was bedeutet Induktivität und welche Einheit hat sie?

Die Induktivität ist die Fähigkeit einer Spule, magnetische Energie zu speichern. Sie wird in Henry (H) gemessen.

Was ist der Unterschied zwischen einer Spule und einer Drossel?

Im Prinzip sind Spulen und Drosseln dasselbe Bauelement. Der Begriff „Drossel“ wird jedoch häufig für Spulen verwendet, die hauptsächlich zur Strombegrenzung eingesetzt werden.

Wie finde ich das richtige passive Bauelement für meine spezifische Anwendung?

Um das richtige passive Bauelement für Ihre Anwendung zu finden, sollten Sie zunächst die spezifischen Anforderungen Ihrer Schaltung analysieren. Welche Widerstandswerte, Kapazitäten oder Induktivitäten benötigen Sie? Welche Toleranzen sind erforderlich? Welche Belastbarkeit oder Spannungsfestigkeit ist notwendig? Berücksichtigen Sie auch die Umgebungsbedingungen, wie z. B. Temperatur und Feuchtigkeit. Nutzen Sie dann unsere Filterfunktionen und detaillierten Produktbeschreibungen, um die passenden Bauelemente zu finden. Und wenn Sie Fragen haben, stehen Ihnen unsere Experten jederzeit gerne zur Verfügung!

Was muss ich beim Löten von passiven Bauelementen beachten?

Beim Löten von passiven Bauelementen sollten Sie folgende Punkte beachten: Verwenden Sie eine Lötspitze mit der richtigen Größe und Temperatur. Vermeiden Sie Überhitzung, um die Bauelemente nicht zu beschädigen. Verwenden Sie Flussmittel, um die Lötstellen zu reinigen und die Benetzung zu verbessern. Achten Sie auf saubere Lötstellen, um eine gute elektrische Verbindung zu gewährleisten. Und verwenden Sie antistatisches Werkzeug, um Schäden durch elektrostatische Entladung zu vermeiden.
