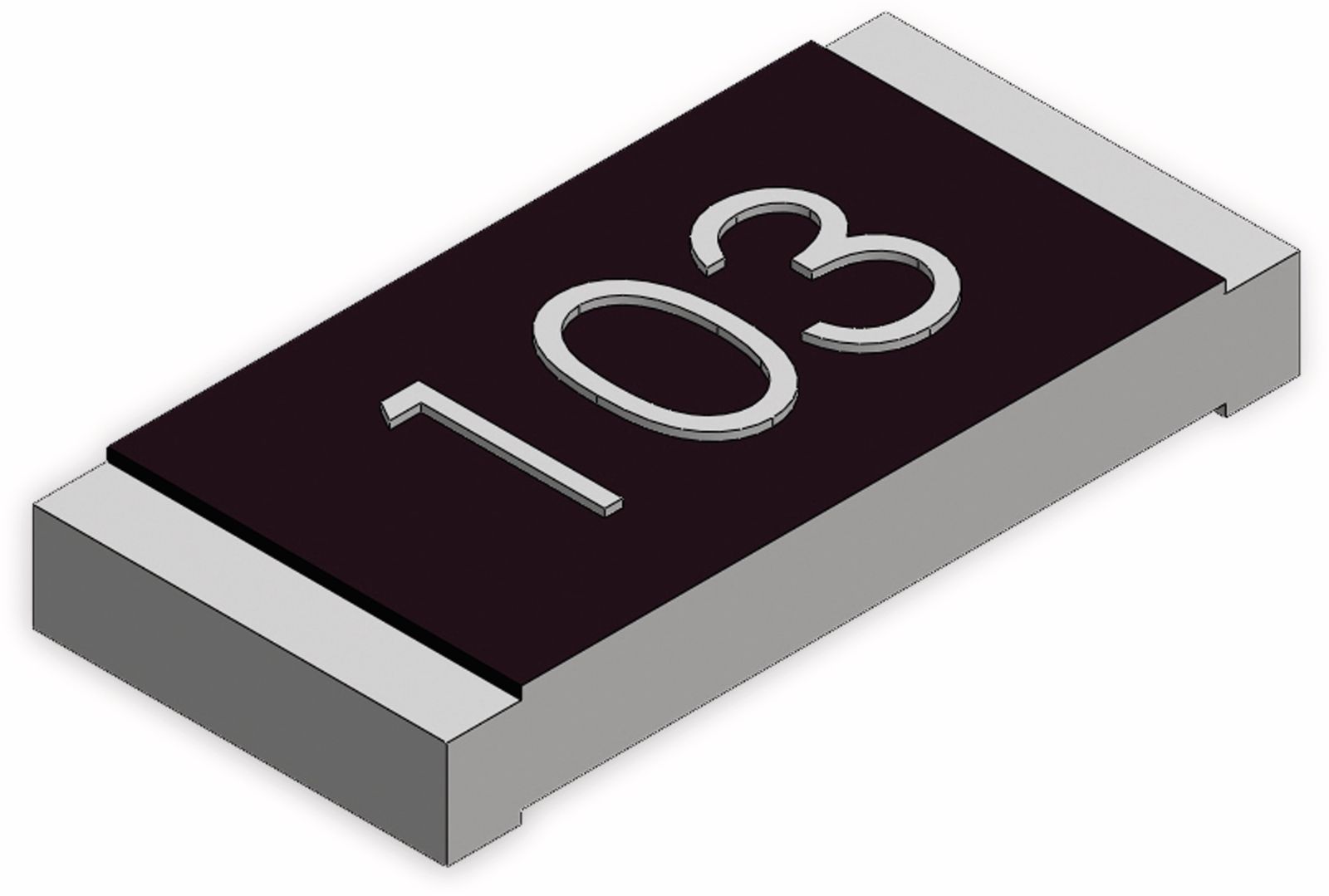

Entdecken Sie die Welt der Präzision mit unserem SMD-Chipwiderstand 1206 – die unscheinbaren Helden moderner Elektronik! In einer Zeit, in der Geräte immer kleiner und leistungsfähiger werden, sind zuverlässige und präzise Bauteile unerlässlich. Mit unserem Set aus 25 SMD-Chipwiderständen im Format 1206 mit einem Widerstandswert von 27 Ohm und einer Toleranz von 5% erhalten Sie die perfekte Grundlage für Ihre Elektronikprojekte. Ob für professionelle Anwendungen oder ambitionierte Hobbyprojekte – diese Widerstände bieten die Qualität und Zuverlässigkeit, die Sie benötigen.
Warum SMD-Chipwiderstände unverzichtbar sind
SMD-Chipwiderstände sind aus der modernen Elektronik nicht mehr wegzudenken. Ihre kompakte Bauform und die einfache Verarbeitung machen sie zur idealen Wahl für eine Vielzahl von Anwendungen. Aber was macht diese kleinen Bauteile so besonders? Tauchen wir tiefer in die Welt der SMD-Technologie ein und entdecken die Vorteile, die Ihnen diese Widerstände bieten.
Kompaktheit und Effizienz
In der heutigen Zeit, in der Miniaturisierung eine Schlüsselrolle spielt, sind SMD-Bauteile unschlagbar. Der SMD-Chipwiderstand 1206 ist ein Paradebeispiel für diese Entwicklung. Seine geringe Größe ermöglicht es Ihnen, auch auf kleinstem Raum komplexe Schaltungen zu realisieren. Das bedeutet: Mehr Funktionalität bei geringerem Platzbedarf. Ideal für moderne Geräte, die immer kompakter werden.
Präzision und Zuverlässigkeit
Ein Widerstand ist nicht gleich Widerstand. Bei unseren SMD-Chipwiderständen können Sie sich auf eine hohe Präzision verlassen. Mit einer Toleranz von 5% stellen wir sicher, dass der tatsächliche Widerstandswert nah am Sollwert von 27 Ohm liegt. Dies ist entscheidend für die korrekte Funktion Ihrer Schaltungen und garantiert zuverlässige Ergebnisse. Verlassen Sie sich auf Bauteile, die halten, was sie versprechen.
Einfache Verarbeitung
Die Verarbeitung von SMD-Bauteilen mag auf den ersten Blick kompliziert erscheinen, ist aber mit den richtigen Werkzeugen und etwas Übung denkbar einfach. Die flache Bauform der SMD-Chipwiderstände ermöglicht eine automatisierte Bestückung, was besonders bei größeren Stückzahlen von Vorteil ist. Aber auch für den Hobbyelektroniker ist die Verarbeitung kein Problem. Mit einer Pinzette und einem Lötkolben lassen sich die Widerstände problemlos auf der Platine platzieren und verlöten. So sparen Sie Zeit und Nerven.
Vielseitige Einsatzmöglichkeiten
Ob im Bereich der Unterhaltungselektronik, in der Automobilindustrie oder in der Medizintechnik – SMD-Chipwiderstände sind überall im Einsatz. Ihre Vielseitigkeit macht sie zum unverzichtbaren Bestandteil jeder Elektronikwerkstatt. Nutzen Sie die Widerstände beispielsweise zur Strombegrenzung, zur Spannungsteilung oder zur Anpassung von Signalpegeln. Die Möglichkeiten sind nahezu unbegrenzt.
Technische Details im Überblick
Um Ihnen die Entscheidung zu erleichtern, haben wir hier die wichtigsten technischen Details unserer SMD-Chipwiderstände 1206 übersichtlich zusammengefasst. So können Sie sicher sein, dass Sie die richtigen Bauteile für Ihr Projekt auswählen.
- Bauform: 1206 (metrisch 3216)
- Widerstandswert: 27 Ohm
- Toleranz: 5%
- Anzahl: 25 Stück
- Temperaturkoeffizient: Typischerweise ±100 ppm/°C
- Nennleistung: 0,25 W (1/4 W)
- Spitzenspannung: Je nach Herstellerangabe, typischerweise 50 V bis 200 V
- Betriebstemperaturbereich: -55°C bis +155°C (je nach Hersteller)
- RoHS-konform: Ja
Hinweis: Die genauen technischen Daten können je nach Hersteller variieren. Bitte beachten Sie die Angaben im Datenblatt des jeweiligen Herstellers.
Die richtige Wahl für Ihr Projekt
Bei der Auswahl von Widerständen für Ihr Elektronikprojekt gibt es einiges zu beachten. Der Widerstandswert, die Toleranz und die Bauform sind entscheidende Faktoren, die die Leistung und Zuverlässigkeit Ihrer Schaltung beeinflussen. Wir helfen Ihnen, die richtige Wahl zu treffen und Ihre Projekte erfolgreich umzusetzen.
Der Widerstandswert: 27 Ohm – Was bedeutet das?
Der Widerstandswert, angegeben in Ohm (Ω), bestimmt, wie stark der Widerstand den Stromfluss in einer Schaltung begrenzt. Ein Widerstand von 27 Ohm bedeutet, dass der Widerstand den Stromfluss stärker begrenzt als beispielsweise ein Widerstand von 10 Ohm, aber weniger stark als ein Widerstand von 100 Ohm. Die Wahl des richtigen Widerstandswerts hängt von den spezifischen Anforderungen Ihrer Schaltung ab.
In vielen Anwendungen wird ein Widerstand von 27 Ohm verwendet, um den Stromfluss in LEDs zu begrenzen, Spannungsteiler zu realisieren oder als Pull-Up- oder Pull-Down-Widerstand in digitalen Schaltungen zu dienen. Überlegen Sie genau, welche Funktion der Widerstand in Ihrer Schaltung erfüllen soll, und wählen Sie den passenden Wert aus.
Die Toleranz: 5% – Was bedeutet das für Ihre Schaltung?
Die Toleranz gibt an, wie stark der tatsächliche Widerstandswert vom angegebenen Nennwert abweichen darf. Eine Toleranz von 5% bedeutet, dass der tatsächliche Wert des Widerstands zwischen 25,65 Ohm und 28,35 Ohm liegen kann (27 Ohm ± 5%). Eine geringere Toleranz bedeutet eine höhere Präzision, ist aber in der Regel auch teurer.
Für viele Anwendungen ist eine Toleranz von 5% ausreichend. Wenn jedoch eine hohe Präzision erforderlich ist, beispielsweise in Messschaltungen oder in Anwendungen, bei denen es auf genaue Spannungswerte ankommt, sollten Sie Widerstände mit einer geringeren Toleranz wählen. Bedenken Sie jedoch, dass eine höhere Präzision in der Regel auch höhere Kosten bedeutet.
Die Bauform: 1206 – Warum ist sie so beliebt?
Die Bauform 1206 ist eine der am häufigsten verwendeten Bauformen für SMD-Chipwiderstände. Die Zahlen „1206“ beziehen sich auf die Abmessungen des Widerstands in Zoll (0,12 Zoll x 0,06 Zoll). In metrischen Einheiten entspricht dies etwa 3,2 mm x 1,6 mm (3216). Diese Bauform bietet einen guten Kompromiss zwischen Größe und Handhabung. Sie ist klein genug, um Platz zu sparen, aber auch groß genug, um mit etwas Übung problemlos von Hand verlötet werden zu können.
Die Bauform 1206 ist in einer Vielzahl von Widerstandswerten und Toleranzen erhältlich, was sie zu einer vielseitigen Wahl für viele Anwendungen macht. Sie ist robust und zuverlässig und bietet eine gute Wärmeableitung, was besonders bei höheren Leistungen wichtig ist. Wenn Sie auf der Suche nach einem Allrounder für Ihre Elektronikprojekte sind, ist die Bauform 1206 eine ausgezeichnete Wahl.
Anwendungsbeispiele für SMD-Chipwiderstände
Um Ihnen ein besseres Gefühl für die vielfältigen Einsatzmöglichkeiten unserer SMD-Chipwiderstände zu geben, haben wir hier einige typische Anwendungsbeispiele für Sie zusammengestellt. Lassen Sie sich inspirieren und entdecken Sie, wie Sie diese kleinen Bauteile in Ihren eigenen Projekten einsetzen können.
LED-Anwendungen: Strombegrenzung für leuchtende Ergebnisse
LEDs sind aus der modernen Beleuchtungstechnik nicht mehr wegzudenken. Sie sind energieeffizient, langlebig und in vielen Farben erhältlich. Um eine LED optimal zu betreiben und ihre Lebensdauer zu verlängern, ist es wichtig, den Stromfluss durch die LED zu begrenzen. Hier kommen SMD-Chipwiderstände ins Spiel. Durch die Verwendung eines geeigneten Widerstands in Reihe zur LED können Sie den Strom auf den optimalen Wert einstellen und so Schäden an der LED verhindern.
Beispiel: Sie möchten eine rote LED mit einer Vorwärtsspannung von 2V und einem Strom von 20mA an einer 5V-Quelle betreiben. Um den benötigten Widerstand zu berechnen, können Sie das Ohmsche Gesetz anwenden: R = (Vs – Vf) / I, wobei Vs die Quellenspannung, Vf die Vorwärtsspannung der LED und I der gewünschte Strom ist. In diesem Fall ergibt sich: R = (5V – 2V) / 0,02A = 150 Ohm. Ein Widerstand von 150 Ohm würde den Strom auf 20mA begrenzen. Da wir jedoch einen 27-Ohm-Widerstand haben, müssen wir ihn entsprechend anpassen oder in einer Reihenschaltung verwenden, um den gewünschten Effekt zu erzielen.
Spannungsteiler: Präzise Spannungswerte für Ihre Schaltungen
Ein Spannungsteiler ist eine einfache Schaltung, die es ermöglicht, eine Eingangsspannung in eine niedrigere Ausgangsspannung zu teilen. Spannungsteiler werden häufig verwendet, um Referenzspannungen zu erzeugen, Sensoren auszulesen oder Signale zu dämpfen. Ein Spannungsteiler besteht aus zwei Widerständen, die in Reihe geschaltet sind. Die Ausgangsspannung wird an dem Punkt zwischen den beiden Widerständen abgegriffen.
Beispiel: Sie möchten eine 5V-Spannung auf 2,5V teilen, um einen Mikrocontroller anzusteuern. Sie können zwei Widerstände mit dem gleichen Wert verwenden, beispielsweise zwei 27-Ohm-Widerstände. Die Ausgangsspannung am Mittelpunkt der beiden Widerstände beträgt dann die Hälfte der Eingangsspannung, also 2,5V. Die Berechnung erfolgt nach der Formel: Vout = Vin (R2 / (R1 + R2)), wobei Vin die Eingangsspannung, R1 der obere Widerstand und R2 der untere Widerstand ist. In diesem Fall ergibt sich: Vout = 5V (27 Ohm / (27 Ohm + 27 Ohm)) = 2,5V.
Pull-Up- und Pull-Down-Widerstände: Saubere Signale in digitalen Schaltungen
In digitalen Schaltungen werden Pull-Up- und Pull-Down-Widerstände verwendet, um einen definierten Zustand an einem Eingang zu gewährleisten, wenn dieser nicht aktiv angesteuert wird. Ein Pull-Up-Widerstand verbindet den Eingang mit der Versorgungsspannung (typischerweise 3,3V oder 5V), während ein Pull-Down-Widerstand den Eingang mit Masse verbindet. Dies verhindert, dass der Eingang „schwebt“ und undefinierte Zustände annimmt, die zu Fehlfunktionen führen können.
Beispiel: Sie haben einen Taster, der an einen digitalen Eingang eines Mikrocontrollers angeschlossen ist. Wenn der Taster nicht gedrückt ist, soll der Eingang auf LOW (0V) liegen. Sie können einen 27-Ohm-Pull-Down-Widerstand verwenden, um den Eingang mit Masse zu verbinden. Wenn der Taster gedrückt wird, wird der Eingang auf HIGH (3,3V oder 5V) gezogen und der Mikrocontroller erkennt die Betätigung des Tasters.
Die Vorteile unserer SMD-Chipwiderstände auf einen Blick
Wir wissen, dass Sie hohe Ansprüche an Ihre Bauteile stellen. Deshalb bieten wir Ihnen mit unseren SMD-Chipwiderständen eine Kombination aus Qualität, Präzision und Zuverlässigkeit, die Sie überzeugen wird. Hier noch einmal die wichtigsten Vorteile im Überblick:
- Kompakte Bauform: Ideal für platzsparende Anwendungen
- Hohe Präzision: Toleranz von 5% für zuverlässige Ergebnisse
- Einfache Verarbeitung: Geeignet für automatisierte Bestückung und Handlötung
- Vielseitige Einsatzmöglichkeiten: Perfekt für LED-Anwendungen, Spannungsteiler, Pull-Up-/Pull-Down-Widerstände und vieles mehr
- RoHS-konform: Umweltfreundlich und sicher
- Hohe Qualität: Langlebig und zuverlässig
- Attraktives Preis-Leistungs-Verhältnis: Top-Qualität zu einem fairen Preis
Mit unseren SMD-Chipwiderständen sind Sie bestens gerüstet für Ihre Elektronikprojekte. Überzeugen Sie sich selbst von der Qualität und Präzision unserer Produkte und bestellen Sie noch heute!
FAQ – Häufig gestellte Fragen zu SMD-Chipwiderständen
Sie haben noch Fragen zu SMD-Chipwiderständen oder zu unserem Produkt? Hier finden Sie Antworten auf die häufigsten Fragen. Sollte Ihre Frage nicht dabei sein, zögern Sie nicht, uns zu kontaktieren. Wir helfen Ihnen gerne weiter!
Was bedeutet die Bauform 1206?
Die Bauform 1206 bezieht sich auf die Abmessungen des SMD-Chipwiderstands. Die Zahlen stehen für 0,12 Zoll Länge und 0,06 Zoll Breite. In metrischen Einheiten entspricht dies 3,2 mm x 1,6 mm (3216). Diese Bauform ist eine der gängigsten und bietet einen guten Kompromiss zwischen Größe und Handhabung.
Was bedeutet die Toleranz von 5%?
Die Toleranz gibt an, wie stark der tatsächliche Widerstandswert vom angegebenen Nennwert abweichen darf. Bei einer Toleranz von 5% kann der tatsächliche Wert des 27-Ohm-Widerstands zwischen 25,65 Ohm und 28,35 Ohm liegen.
Wie löte ich SMD-Chipwiderstände richtig?
Das Löten von SMD-Chipwiderständen erfordert etwas Übung, ist aber mit den richtigen Werkzeugen und der richtigen Technik gut machbar. Hier sind einige Tipps:
- Verwenden Sie eine feine Lötspitze und hochwertiges Flussmittel.
- Platzieren Sie den Widerstand mit einer Pinzette auf den Lötpads.
- Fixieren Sie den Widerstand mit einem kleinen Klecks Lötzinn auf einem der Lötpads.
- Verlöten Sie das andere Ende des Widerstands.
- Überprüfen Sie die Lötstellen auf korrekten Kontakt und korrigieren Sie gegebenenfalls.
Kann ich SMD-Chipwiderstände auch von Hand löten?
Ja, SMD-Chipwiderstände lassen sich auch von Hand löten. Mit etwas Übung und den richtigen Werkzeugen ist dies kein Problem. Verwenden Sie eine feine Lötspitze, Flussmittel und eine Pinzette, um den Widerstand präzise zu platzieren. Es gibt auch viele Videos online, die den Prozess im Detail zeigen.
Wofür kann ich einen 27-Ohm-Widerstand verwenden?
Ein 27-Ohm-Widerstand ist vielseitig einsetzbar. Typische Anwendungen sind:
- Strombegrenzung für LEDs
- Spannungsteiler
- Pull-Up- oder Pull-Down-Widerstände in digitalen Schaltungen
- Anpassung von Signalpegeln
Was bedeutet RoHS-konform?
RoHS steht für „Restriction of Hazardous Substances“ (Beschränkung gefährlicher Stoffe). Die RoHS-Richtlinie der Europäischen Union beschränkt die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. RoHS-konforme Produkte enthalten keine oder nur geringe Mengen dieser Stoffe und sind somit umweltfreundlicher.
Wie berechne ich den richtigen Widerstandswert für eine LED?
Um den richtigen Widerstandswert für eine LED zu berechnen, benötigen Sie die Vorwärtsspannung (Vf) der LED, den gewünschten Strom (I) und die Versorgungsspannung (Vs). Die Formel lautet: R = (Vs – Vf) / I. Stellen Sie sicher, dass Sie die Werte in Volt und Ampere einsetzen.
Kann ich SMD-Chipwiderstände mehrfach verwenden?
Im Allgemeinen können SMD-Chipwiderstände mehrfach verwendet werden, solange sie nicht beschädigt wurden und die Lötstellen sauber sind. Es ist jedoch ratsam, bei kritischen Anwendungen neue Widerstände zu verwenden, um eine maximale Zuverlässigkeit zu gewährleisten.
