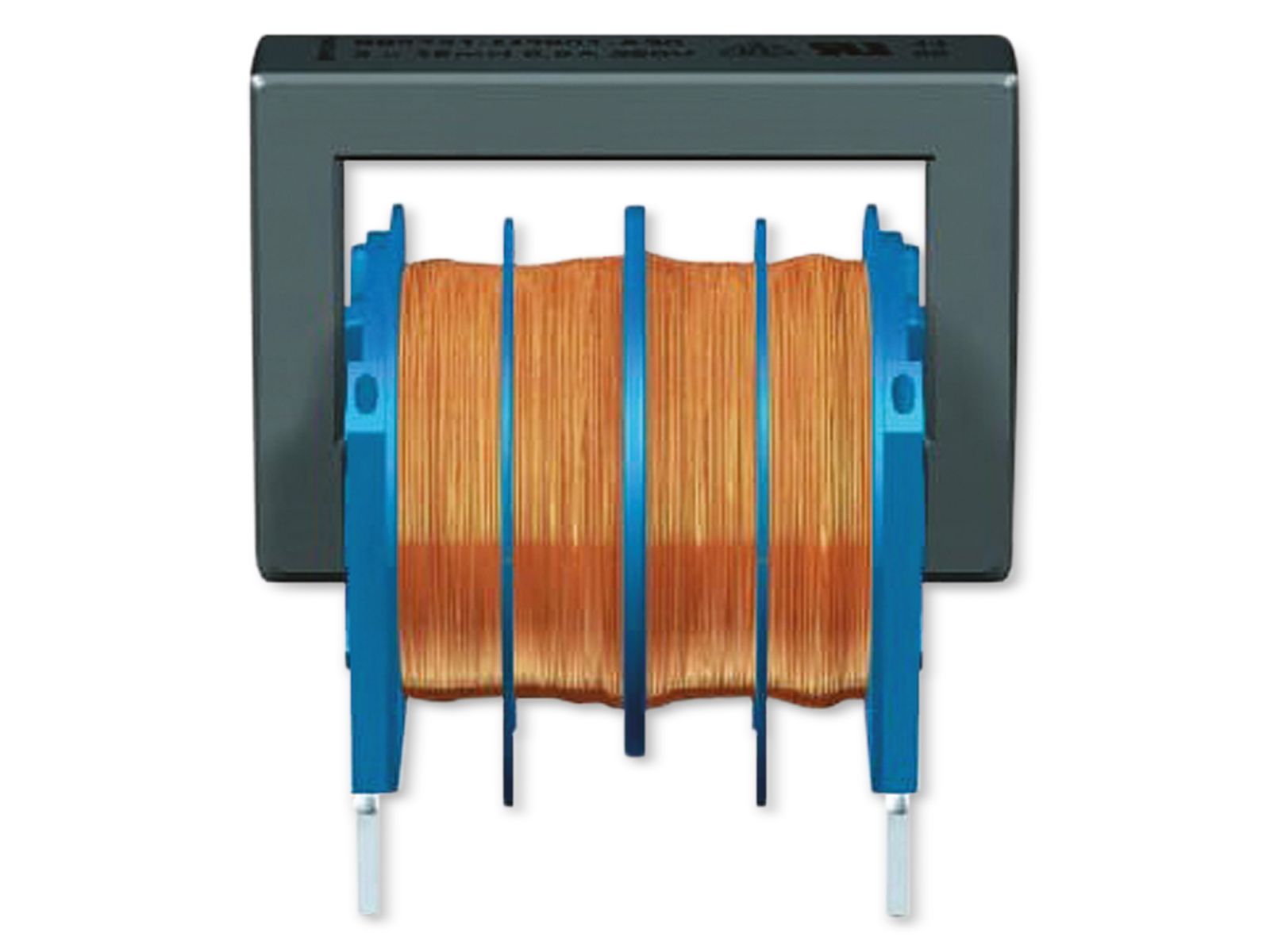

TDK D-KERN-DROSSEL, B82731M2112A030: Ihre Lösung für zuverlässige Signalintegrität und EMV-Schutz
Sie suchen nach einer hochwertigen Drosselspule, die Ihre elektronischen Schaltungen effektiv vor Störsignalen schützt und eine optimale Signalintegrität gewährleistet? Dann ist die TDK D-KERN-DROSSEL, B82731M2112A030 mit einer Induktivität von 10mH, einem Strombelastbarkeit von 1,1A und einer Spannungsfestigkeit von 250V/AC die ideale Wahl für anspruchsvolle Applikationen in der Industrie, im Automobilbereich oder in der Unterhaltungselektronik. Diese Komponente wurde entwickelt, um Ihnen maximale Leistung und Zuverlässigkeit zu bieten.
Anwendungsbereiche und Vorteile der TDK D-KERN-DROSSEL
Die TDK D-KERN-DROSSEL, B82731M2112A030 ist ein unverzichtbarer Bestandteil in vielen modernen elektronischen Systemen. Ihre Hauptfunktion liegt in der Filterung von hochfrequenten Störungen (EMI/RFI), die durch Schaltvorgänge oder externe Einflüsse entstehen können. Dies schützt empfindliche Komponenten und gewährleistet die Stabilität und Funktionalität Ihrer Geräte. Darüber hinaus spielt sie eine entscheidende Rolle bei der Verbesserung der Signalqualität, indem sie unerwünschte Frequenzkomponenten unterdrückt.
- Effektiver EMV-Schutz: Reduziert effektiv hochfrequente Störsignale und erfüllt strenge EMV-Richtlinien.
- Verbesserte Signalintegrität: Sorgt für saubere und klare Signale, was für präzise Messungen und stabile Datenübertragung unerlässlich ist.
- Hohe Strombelastbarkeit: Mit 1,1A können Sie diese Drossel auch in Applikationen mit moderatem Strombedarf einsetzen.
- Breite Spannungsfestigkeit: Die 250V/AC-Auslegung ermöglicht den Einsatz in einer Vielzahl von Stromversorgungsanwendungen.
- Kompakte Bauform: Die Abmessungen von 21x15x20,5 mm ermöglichen eine platzsparende Integration in Ihre Designs.
- Robustheit und Langlebigkeit: TDK steht für höchste Qualität und Zuverlässigkeit, auch unter anspruchsvollen Betriebsbedingungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von industriellen Steuerungen bis hin zu Consumer-Elektronik.
Technische Spezifikationen im Detail
Die TDK D-KERN-DROSSEL, B82731M2112A030 zeichnet sich durch ihre präzise gefertigten technischen Spezifikationen aus, die auf Langlebigkeit und Performance ausgelegt sind.
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | TDK |
| Modellreihe | D-KERN-DROSSEL |
| Teilenummer | B82731M2112A030 |
| Induktivität | 10 mH (Millihenry) |
| Nennstrom | 1,1 A (Ampere) |
| Max. Betriebsspannung | 250 V/AC (Volt Wechselspannung) |
| Toleranz Induktivität | 50% (eine Standardtoleranz, die für viele Anwendungen ausreichend ist; für präzisere Anwendungen empfiehlt sich die Prüfung der tatsächlichen Werte im eingebauten Zustand) |
| Abmessungen (L x B x H) | 21 mm x 15 mm x 20,5 mm |
| Kerneigenschaften | Der Kern besteht aus einem sorgfältig ausgewählten Ferritmaterial, das für seine exzellenten magnetischen Eigenschaften und seine geringen Verluste bei hohen Frequenzen bekannt ist. Dies gewährleistet eine hohe Effizienz und eine geringe Eigenerwärmung. Das Kernmaterial wurde speziell auf die Anforderung der RFI-Unterdrückung und der Signalfilterung optimiert. |
| Konstruktion und Wicklung | Die Wicklung ist präzise auf den Kern aufgebracht, um eine gleichmäßige Induktivität über den gesamten Frequenzbereich zu gewährleisten. Die Isolierung der Wicklung entspricht höchsten Industriestandards und bietet eine zuverlässige Spannungsfestigkeit. Die robuste Bauweise schützt die Drossel vor mechanischer Beanspruchung und Umwelteinflüssen. |
| Anschlussart | Die Drossel ist für die Durchsteckmontage (Through-Hole) konzipiert. Dies sorgt für eine stabile und sichere mechanische Verbindung auf der Leiterplatte und ermöglicht eine einfache Integration in bestehende Fertigungsprozesse. Die Anschlussdrähte sind aus einem korrosionsbeständigen Material gefertigt und für eine gute Lötbarkeit optimiert. |
| Einsatztemperatur | Die Komponente ist für einen breiten Betriebstemperaturbereich ausgelegt, der typischerweise von -25°C bis +125°C reicht. Dies ermöglicht den zuverlässigen Einsatz auch in Umgebungen mit wechselnden klimatischen Bedingungen. (Genaue Spezifikationen sind dem Datenblatt zu entnehmen.) |
Qualität und Zuverlässigkeit von TDK
TDK ist ein weltweit anerkannter Marktführer im Bereich elektronischer Bauteile. Das Unternehmen steht für innovative Technologien, höchste Fertigungspräzision und kompromisslose Qualität. Wenn Sie sich für die TDK D-KERN-DROSSEL, B82731M2112A030 entscheiden, investieren Sie in eine Komponente, die über ihre gesamte Lebensdauer hinweg zuverlässig funktioniert. Jede Drossel durchläuft strenge Qualitätskontrollen, um sicherzustellen, dass sie die spezifizierten Werte und Leistungsanforderungen erfüllt. Dies gibt Ihnen die Gewissheit, dass Ihre Schaltungen stabil und störungsfrei arbeiten.
Die Bedeutung von Induktivitäten in modernen Schaltungen
In der heutigen schnelllebigen Welt der Elektronik sind Induktivitäten wie die TDK D-KERN-DROSSEL von entscheidender Bedeutung. Sie fungieren als Energiespeicher und als Filter, um unerwünschte elektrische Phänomene zu kontrollieren. Im Kontext der elektromagnetischen Verträglichkeit (EMV) sind sie unerlässlich. Schaltnetzteile, digitale Prozessoren und viele andere moderne Schaltungskomponenten erzeugen hochfrequente Störungen, die andere Geräte beeinträchtigen oder die Funktionalität der eigenen Schaltung stören können. Die TDK D-KERN-DROSSEL mit ihren 10mH Induktivität ist darauf ausgelegt, diese Störungen effektiv zu blockieren und somit eine saubere Stromversorgung und Signalübertragung zu gewährleisten.
Die Auswahl des richtigen Kernmaterials ist hierbei ausschlaggebend. Ferritmaterialien, wie sie in dieser Drossel zum Einsatz kommen, bieten hervorragende magnetische Eigenschaften, insbesondere bei höheren Frequenzen. Sie ermöglichen eine hohe Induktivität bei gleichzeitig geringen Kernverlusten. Dies bedeutet, dass die Drossel ihre Filterfunktion effizient erfüllt, ohne sich übermäßig zu erwärmen oder Energie zu verschwenden. Die 50% Toleranz bei der Induktivität ist ein gängiger Wert für viele EMV-Filteranwendungen, bei denen eine gewisse Flexibilität in der Abstimmung möglich ist. Für sicherheitskritische Anwendungen oder Anwendungen mit sehr engen Toleranzanforderungen sollten immer die spezifischen Datenblätter konsultiert und gegebenenfalls zusätzliche Filterkomponenten oder präzisere Drosseln eingesetzt werden.
Die Strombelastbarkeit von 1,1A macht diese Drossel für eine breite Palette von Anwendungen geeignet. Ob in Netzteilen zur Filterung von Eingangs- oder Ausgangsstörungen, in Datenleitungen zur Unterdrückung von Gleichtaktstörungen oder in Schwingkreisen zur Frequenzselektion – die TDK D-KERN-DROSSEL B82731M2112A030 ist eine zuverlässige und vielseitige Lösung. Die Spannungsfestigkeit von 250V/AC garantiert, dass die Drossel auch in Systemen mit höheren Spannungen sicher betrieben werden kann, ohne dass es zu Durchschlägen kommt.
Installation und Handhabung
Die TDK D-KERN-DROSSEL ist für die Durchsteckmontage (Through-Hole) auf Leiterplatten ausgelegt. Die Anschlussdrähte sind so dimensioniert, dass sie eine einfache und sichere Lötverbindung ermöglichen. Bei der Montage sollten Sie darauf achten, die Lötpunkte sauber auszuführen und übermäßige Hitzeeinwirkung zu vermeiden, um die Integrität der Komponente zu wahren. Die Drossel sollte so auf der Leiterplatte platziert werden, dass sie optimalen Zugang zu den zu filternden Leitungen hat und idealerweise in der Nähe der Quelle oder des Ziels der Störung positioniert ist.
Bitte beachten Sie bei der Installation die Polarität, falls vorhanden (bei Drosseln normalerweise nicht relevant für die Induktivität, aber für andere Komponenten). Stellen Sie sicher, dass die Drossel fest auf der Leiterplatte sitzt und keine mechanische Belastung erfahren kann, die zu Brüchen oder Delaminationen führen könnte. Die kompakten Abmessungen von 21x15x20,5 mm erleichtern die Integration in dichte Schaltungsdesigns. Achten Sie auf ausreichenden Abstand zu anderen hitzeerzeugenden Komponenten, um die Betriebstemperatur der Drossel innerhalb ihrer Spezifikationen zu halten.
Häufig gestellte Fragen zu TDK D-KERN-DROSSEL, B82731M2112A030, 10mH, 1,1A, 250V/AC, 50%, 21x15x20,5
Was ist die Hauptfunktion einer Drosselspule wie dieser?
Die Hauptfunktion dieser Drosselspule, auch als Kerninduktivität bekannt, ist die Filterung von hochfrequenten Störsignalen (EMI/RFI) aus Stromversorgungs- und Datenleitungen. Sie blockiert unerwünschte Frequenzen und sorgt für eine saubere Signalintegrität und eine stabile Stromversorgung.
Für welche Arten von Anwendungen ist diese Drossel besonders geeignet?
Diese Drossel ist aufgrund ihrer Spezifikationen und der hohen Qualität von TDK ideal für eine Vielzahl von Anwendungen geeignet, darunter industrielle Steuerungen, Stromversorgungen, Kommunikationsgeräte, Unterhaltungselektronik und Automobilanwendungen, wo eine effektive EMV-Filterung und Signalintegrität entscheidend sind.
Was bedeutet die Toleranz von 50% bei der Induktivität?
Die Angabe von 50% Toleranz bedeutet, dass die tatsächliche Induktivität der Drossel von dem Nennwert (10mH) um bis zu 50% abweichen kann. Dies ist eine gängige Spezifikation für viele EMV-Filteranwendungen, bei denen eine breitere Abstimmungsbandbreite akzeptabel ist. Für präzisere Anwendungen oder kritische Frequenzweichen können engere Toleranzen erforderlich sein.
Ist diese Drossel für Gleichstrom (DC) oder Wechselstrom (AC) geeignet?
Die Angabe „250V/AC“ bezieht sich auf die maximale Wechselspannungsfestigkeit. Die Drossel kann sowohl in DC- als auch in AC-Anwendungen eingesetzt werden, solange die Strombelastbarkeit von 1,1A nicht überschritten wird und die Spannungsfestigkeit eingehalten wird. In DC-Anwendungen spielt die Induktivität eine wichtige Rolle bei der Glättung von Stromversorgungen.
Wie wird die Lebensdauer dieser Drossel beeinflusst?
Die Lebensdauer dieser Drossel von TDK wird durch die Einhaltung der Betriebsspezifikationen (Strom, Spannung, Temperatur) sowie durch die Qualität der Installation bestimmt. TDK-Produkte sind für ihre Langlebigkeit bekannt, vorausgesetzt, sie werden nicht überlastet oder extremen Bedingungen ausgesetzt.
Welche Vorteile bietet das Ferritkernmaterial?
Das Ferritkernmaterial bietet hervorragende magnetische Eigenschaften bei hohen Frequenzen. Es ermöglicht eine hohe Induktivität bei geringen Kernverlusten, was zu einer effizienten Filterung und einer geringen Eigenerwärmung der Drossel führt. Dies ist entscheidend für die Leistung und Zuverlässigkeit in EMV-Anwendungen.
Kann ich diese Drossel in einer Niederspannungsanwendung verwenden?
Ja, absolut. Die 250V/AC-Spannungsfestigkeit macht die Drossel auch für Niederspannungsanwendungen sicher und zuverlässig. Die primäre Funktion, die Filterung von Störsignalen, ist auch bei niedrigeren Spannungsniveaus von großer Bedeutung, um die Signalintegrität und die Leistung der Schaltung zu gewährleisten.
