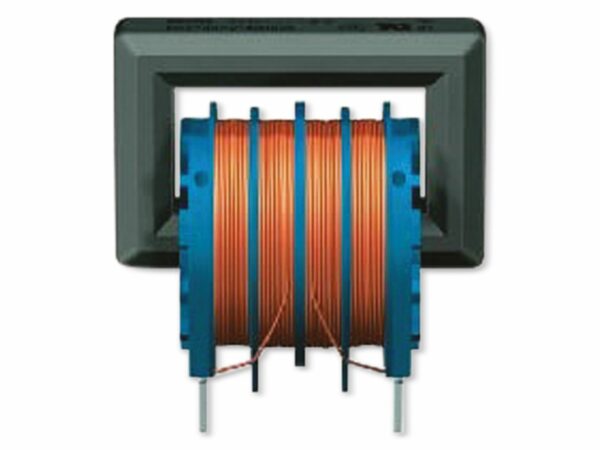

TDK D-Kern-Drossel B82732R2142B030: Effiziente Entstörung für Ihre anspruchsvollen Anwendungen
Suchen Sie nach einer zuverlässigen Lösung zur EMV-Entstörung in Ihrer Schaltung? Die TDK D-Kern-Drossel B82732R2142B030 mit einer Induktivität von 10 mH ist die ideale Wahl für Ingenieure und Entwickler, die höchste Ansprüche an Signalintegrität und Geräuschminimierung stellen. Ihre robuste Bauweise und präzise Spezifikationen garantieren eine effektive Filterung von Störsignalen, selbst unter anspruchsvollen Betriebsbedingungen.
Anwendungsbereiche und technische Vorteile
Diese D-Kern-Drossel von TDK ist ein essenzielles Bauteil für eine Vielzahl von elektronischen Systemen, bei denen eine effektive Unterdrückung von hochfrequenten Störungen (EMI) unerlässlich ist. Sie findet breite Anwendung in industriellen Steuerungen, Stromversorgungsgeräten, Mess- und Prüftechnik sowie in der Unterhaltungselektronik, wo sie dazu beiträgt, die Zuverlässigkeit und Leistungsfähigkeit von Geräten zu gewährleisten. Durch die Implementierung dieser Drossel wird nicht nur die Einhaltung von EMV-Richtlinien erleichtert, sondern auch die Lebensdauer empfindlicher Komponenten geschützt.
- Hervorragende Entstörleistung: Die hohe Induktivität von 10 mH ermöglicht eine effektive Dämpfung von niederfrequenten Störspannungen und Strömen, was zu einer sauberen Signalqualität führt.
- Breiter Betriebsbereich: Mit einer Nennspannung von 250V/AC und einem Strombelastbarkeit von 1,4A ist diese Drossel für vielfältige Netzteil- und Leistungsanwendungen geeignet.
- Kompakte Bauform: Die Abmessungen von 24 x 16,5 x 23,5 mm ermöglichen eine platzsparende Integration in bestehende Schaltungsdesigns, selbst bei hoher Packungsdichte.
- Hohe Zuverlässigkeit: TDK ist bekannt für seine Qualität und Langlebigkeit. Dieses Bauteil wurde für den professionellen Einsatz konzipiert und bietet Ihnen damit eine langfristige und stabile Lösung.
- Effiziente Rauschunterdrückung: Die D-Kern-Bauweise minimiert unerwünschte Abstrahlungen und magnetische Kopplungen, was zu einer verbesserten Gesamtperformance Ihres Systems beiträgt.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation | Beschreibung |
|---|---|---|
| Hersteller | TDK | Ein weltweit führender Anbieter von elektronischen Bauteilen, bekannt für höchste Qualitätsstandards und innovative Lösungen. |
| Artikelnummer | B82732R2142B030 | Die eindeutige Kennung für dieses spezifische Produkt, die eine einfache Nachbestellung und Identifizierung ermöglicht. |
| Induktivität | 10 mH (Millihenry) | Ein entscheidender Wert für die Filterwirkung. 10 mH bieten eine starke Dämpfung von Störfrequenzen in vielen typischen Anwendungen. |
| Nennstrom | 1,4 A (Ampere) | Die maximale Strombelastbarkeit, die für die sichere und dauerhafte Funktion der Drossel in Ihrem Stromkreis entscheidend ist. |
| Nennspannung | 250 V/AC (Volt Wechselspannung) | Die maximale Wechselspannung, für die die Drossel ausgelegt ist, passend für viele Netzspannungsanwendungen. |
| Toleranz | 50% | Die zulässige Abweichung des tatsächlichen Induktivitätswertes vom Nennwert. Diese Toleranz ist typisch für Entstörbauteile, bei denen eine präzise Induktivität oft nicht kritisch ist. |
| Abmessungen (L x B x H) | 24 x 16,5 x 23,5 mm | Kompakte Maße für eine flexible Integration in Schaltungen und Gehäusen, auch bei begrenztem Platzangebot. |
| Bauform | D-Kern-Drossel | Eine spezielle Bauform des Eisenpulverkerns, die für ihre guten Entstörungsfähigkeiten und geringen Verluste bekannt ist. |
Qualität und Materialien: Das Fundament für zuverlässige Funktion
Die TDK D-Kern-Drossel B82732R2142B030 steht beispielhaft für die Ingenieurskunst, die TDK auszeichnet. Der Kern besteht aus hochwertigem Eisenpulver, das sorgfältig ausgewählt wurde, um optimale magnetische Eigenschaften zu erzielen. Dieses Material ermöglicht eine effiziente Energiespeicherung und eine geringe Kernverlustleistung, was für die Effizienz Ihres Systems von entscheidender Bedeutung ist. Die Wicklungen sind aus strapazierfähigem Kupferdraht gefertigt und präzise aufgebracht, um eine gleichmäßige Stromverteilung und hohe Induktivität zu gewährleisten. Die Isolation und Vergussmasse sind so gewählt, dass sie mechanischer Beanspruchung und thermischer Belastung standhalten, was die Langlebigkeit des Bauteils unterstreicht. Die Verwendung von hochwertigen Materialien ist nicht nur ein Zeichen für Qualität, sondern auch eine Garantie für die zuverlässige Funktion über einen langen Zeitraum hinweg. Dies schützt Ihre Investition und minimiert ungeplante Ausfallzeiten.
Präzision in der Fertigung für maximale Performance
Jede TDK D-Kern-Drossel B82732R2142B030 durchläuft strenge Qualitätskontrollen, um sicherzustellen, dass sie exakt den spezifizierten Werten entspricht. Die Fertigungsprozesse sind hochautomatisiert und präzise, was Abweichungen minimiert und eine konsistente Leistung über alle produzierten Einheiten hinweg gewährleistet. Die genaue Wicklungstechnik und die präzise Formgebung des D-Kerns sind entscheidend für die spezifizierte Induktivität von 10 mH und die damit verbundene Entstörungsfähigkeit. Selbst die Toleranz von 50% ist in vielen Entstöranwendungen völlig ausreichend und unterstreicht den Fokus auf Kosteneffizienz und praktische Anwendbarkeit, ohne die Kernfunktion zu beeinträchtigen. Diese Sorgfalt in der Herstellung ist es, die Ihnen die Gewissheit gibt, ein Bauteil zu verbauen, auf das Sie sich verlassen können.
Technische Spezifikationen auf einen Blick
Für Entwickler und Techniker sind die genauen technischen Daten unerlässlich. Die TDK D-Kern-Drossel B82732R2142B030 bietet eine Induktivität von 10 Millihenry (mH). Dies ist ein Schlüsselparameter für die Fähigkeit des Bauteils, hochfrequente Störungen zu blockieren und gleichzeitig den gewünschten Gleich- oder niederfrequenten Strom passieren zu lassen. Der Nennstrom von 1,4 Ampere (A) gibt an, welcher Gleich- oder Effektivstrom dauerhaft durch die Drossel fließen kann, ohne dass es zu Überhitzung oder Beschädigung kommt. Die Nennspannung von 250 Volt Wechselspannung (V/AC) definiert die maximale Betriebsfrequenz für Wechselstromanwendungen. Die angegebene Toleranz von 50% bei der Induktivität ist für Entstörfilter typisch und bedeutet, dass der tatsächliche Wert zwischen 5 mH und 15 mH liegen kann. Dies ist jedoch in den meisten Entstöranwendungen völlig ausreichend und ermöglicht eine kostengünstige Herstellung. Die kompakten Abmessungen von 24mm Länge, 16,5mm Breite und 23,5mm Höhe (24×16,5×23,5) machen sie zu einer hervorragenden Wahl für Anwendungen mit begrenztem Platzangebot.
Sicherheit und Normen: Vertrauen durch Konformität
Die TDK D-Kern-Drossel B82732R2142B030 wird nach strengen Qualitäts- und Sicherheitsstandards gefertigt. Obwohl spezifische Normen hier nicht explizit aufgeführt sind, steht TDK als global agierendes Unternehmen für die Einhaltung relevanter internationaler Normen im Bereich elektronischer Bauteile. Dies umfasst Aspekte wie elektrische Sicherheit, Flammschutz und Materialverträglichkeit. Die Konstruktion ist darauf ausgelegt, die Belastbarkeit und Zuverlässigkeit auch unter widrigen Umgebungsbedingungen zu gewährleisten. Durch die Auswahl von Bauteilen, die etablierten Standards entsprechen, minimieren Sie Risiken und stellen sicher, dass Ihre Endprodukte die erforderlichen Zulassungen und Zertifizierungen erhalten.
FAQ – Häufig gestellte Fragen zu TDK D-KERN-DROSSEL, B82732R2142B030, 10mH, 1,4A, 250V/AC, 50%, 24×16,5×23,5
Was ist der Hauptzweck einer D-Kern-Drossel wie diesem TDK-Modell?
Die Hauptfunktion einer D-Kern-Drossel ist die Entstörung von Stromversorgungs- und Signalleitungen. Sie dient dazu, unerwünschte hochfrequente Störungen (EMI – Electromagnetic Interference) zu unterdrücken, die die Funktion anderer elektronischer Geräte beeinträchtigen oder zu Störaussendungen führen könnten. Sie fungiert im Wesentlichen als Tiefpassfilter.
Welche Art von Störungen kann die TDK D-Kern-Drossel B82732R2142B030 effektiv unterdrücken?
Dieses Modell ist besonders effektiv bei der Unterdrückung von hochfrequenten Störungen, die typischerweise von Schaltnetzteilen, Motoren oder anderen schaltenden Komponenten erzeugt werden. Die Induktivität von 10 mH ermöglicht eine gute Dämpfung im oberen Frequenzbereich.
Ist die 50% Toleranz bei der Induktivität ein Nachteil?
Für viele Entstöranwendungen ist eine Induktivitäts-Toleranz von 50% völlig ausreichend. Entscheidend ist hier die allgemeine Filterwirkung. Wenn eine sehr präzise Induktivität für die exakte Frequenzabstimmung benötigt wird, sind andere Bauteiltypen erforderlich. Für eine allgemeine EMV-Filterung ist diese Toleranz jedoch üblich und bietet ein gutes Preis-Leistungs-Verhältnis.
Für welche Arten von Stromversorgungen ist dieses Bauteil geeignet?
Dank der Nennspannung von 250V/AC ist diese Drossel gut für netzspannungsgebundene Anwendungen geeignet, wie sie in vielen industriellen und Haushaltsgeräten vorkommen. Sie kann sowohl in AC- als auch in DC-Stromversorgungen eingesetzt werden, solange die Strom- und Spannungsanforderungen eingehalten werden.
Wie beeinflussen die Abmessungen die Auswahl für meine Schaltung?
Die kompakten Abmessungen von 24 x 16,5 x 23,5 mm sind ein großer Vorteil, besonders wenn Sie Schaltungen mit hoher Bauteildichte entwerfen. Sie ermöglichen eine einfache Integration, selbst in Gehäuse, in denen Platz eine wichtige Rolle spielt. Denken Sie jedoch daran, auch genügend Abstand zu anderen Komponenten für eine gute Wärmeableitung zu lassen.
Kann diese Drossel auch in DC-Anwendungen verwendet werden?
Ja, die TDK D-Kern-Drossel B82732R2142B030 kann problemlos in DC-Anwendungen eingesetzt werden. Der Strombelastbarkeit von 1,4A ist hierbei der limitierende Faktor. Die Nennspannung von 250V/AC gibt die maximale Wechselspannung an, bei Gleichspannung sind die Anforderungen oft weniger strikt, solange die Isolationsfestigkeit gegeben ist.
Wo liegt der Unterschied zwischen einer D-Kern-Drossel und einer Toroid-Drossel?
Der Hauptunterschied liegt in der Form des Kernmaterials. D-Kerne sind oft aus gepresstem Pulverwerkstoff gefertigt und haben eine rechteckige oder anders geformte Kernstruktur, während Toroid-Drosseln einen Ringkern (Donut-Form) verwenden. D-Kerne sind oft kostengünstiger in der Herstellung und gut für bestimmte Entstörungsanwendungen geeignet, während Toroid-Kerne oft für höhere Induktivitäten und geringere Verluste bekannt sind. Beide haben ihre spezifischen Vor- und Nachteile je nach Anwendungsfall.
