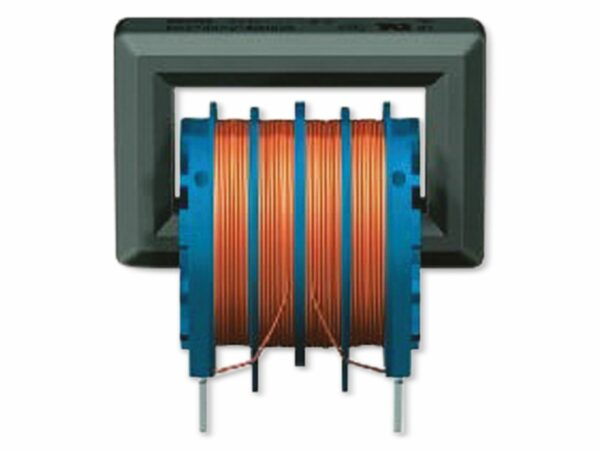

TDK D-KERN-DROSSEL, B82732R2222B030: Zuverlässige Entstörung für Ihre Elektronik
Sie suchen nach einer leistungsstarken und zuverlässigen Lösung zur Entstörung von elektronischen Geräten? Die TDK D-KERN-DROSSEL B82732R2222B030 ist die ideale Wahl für alle, die Wert auf saubere Signalwege und die Vermeidung unerwünschter elektromagnetischer Störungen legen. Ob für anspruchsvolle Industrieanwendungen, professionelle Audio-/Videotechnik oder den ambitionierten Heimwerker – diese Drossel bietet höchste Qualität und Zuverlässigkeit.
Präzision und Leistungsfähigkeit für anspruchsvolle Anwendungen
Die TDK D-KERN-DROSSEL B82732R2222B030 zeichnet sich durch ihre präzise Fertigung und ihre hervorragenden elektrischen Eigenschaften aus. Mit einer Induktivität von 3,3 mH und einem maximalen Nennstrom von 2,2 A ist sie bestens geeignet, um auch bei höheren Belastungen für eine effektive Filterung zu sorgen. Die zulässige Wechselspannung von 250 V/AC unterstreicht ihre Robustheit und Vielseitigkeit im Einsatz.
Maximale Entstörung, minimale Verluste
Die Kerntechnologie von TDK steht für Spitzenleistung im Bereich der magnetischen Bauteile. Diese Drossel nutzt einen hochwertigen Kern, der eine effiziente Speicherung von magnetischer Energie ermöglicht und gleichzeitig geringe Kernverluste aufweist. Dies resultiert in einer überlegenen Entstörleistung, die sich direkt auf die Signalqualität Ihrer Geräte auswirkt. Unerwünschte EMI (elektromagnetische Interferenz) wird effektiv unterdrückt, was zu einem stabileren und störungsfreieren Betrieb führt. Die angegebene Toleranz von 50% bezieht sich auf die Impedanz bei einer bestimmten Frequenz und unterstreicht die typische Streuung bei Drosseln dieser Bauart, wobei die Kernspezifikation die tatsächliche Leistungsfähigkeit definiert.
Vorteile der TDK D-KERN-DROSSEL B82732R2222B030
- Effektive Rauschunterdrückung: Reduziert zuverlässig unerwünschte Störsignale und sorgt für saubere Stromversorgungen und Signalwege.
- Hohe Belastbarkeit: Geeignet für Anwendungen mit einem Strom von bis zu 2,2 Ampere und einer Spannung von 250 V/AC.
- Robuste Konstruktion: Gefertigt nach höchsten Qualitätsstandards für eine lange Lebensdauer und zuverlässigen Betrieb.
- Kompakte Bauform: Mit Abmessungen von 24 x 16,5 x 23,5 mm passt sie auch in platzbeschränkte Gehäuse.
- Vertrauenswürdiger Hersteller: TDK ist bekannt für seine qualitativ hochwertigen elektronischen Bauteile und hat sich als führender Anbieter etabliert.
- Vielseitige Einsatzmöglichkeiten: Perfekt für Netzteile, Audio-/Videogeräte, Industrie-Steuerungen und viele weitere Anwendungen, bei denen eine EMV-gerechte Auslegung gefordert ist.
Technische Spezifikationen und Einsatzbereiche im Detail
Die TDK D-KERN-DROSSEL B82732R2222B030 ist ein essenzieller Bestandteil für jeden, der die elektromagnetische Verträglichkeit (EMV) seiner Schaltungen optimieren möchte. Ihre spezifische Konstruktion ermöglicht eine gezielte Filterung von Frequenzbereichen, die Störungen verursachen können. Die Induktivität von 3,3 mH ist ein Schlüsselparameter, der bestimmt, wie effektiv die Drossel Hochfrequenzsignale blockiert, während sie Gleich- und niederfrequente Ströme weitgehend passieren lässt. Dies ist besonders wichtig in Schaltnetzteilen, wo schnelle Schaltvorgänge unerwünschte Oberwellen erzeugen können, die dann durch die Drossel effektiv gedämpft werden.
Der maximale Strom von 2,2 A ist eine entscheidende Größe, die sicherstellt, dass die Drossel auch unter Last nicht überhitzt oder beschädigt wird. Dies macht sie für eine breite Palette von Stromversorgungen geeignet. Die Spannungsfestigkeit von 250 V/AC gewährleistet, dass die Drossel in den meisten gängigen Netzspannungsanwendungen sicher eingesetzt werden kann. Die Bauform, charakterisiert durch die Abmessungen 24 x 16,5 x 23,5 mm, ist so konzipiert, dass sie eine gute Wärmeableitung ermöglicht und gleichzeitig eine effiziente Wicklung auf dem Kern erlaubt, was zu den exzellenten elektrischen Eigenschaften beiträgt.
Die Drossel ist typischerweise für den Einsatz auf Leiterplatten (PCB) vorgesehen. Ihre robuste Bauweise und die sorgfältige Fertigung durch TDK garantieren eine hohe Zuverlässigkeit und eine lange Lebensdauer, auch in anspruchsvollen Umgebungsbedingungen.
Produkteigenschaften im Überblick
| Kategorie | Merkmal | Beschreibung |
|---|---|---|
| Elektrische Daten | Induktivität | 3,3 mH (Mill Henry) – Bietet eine starke Impedanz gegen Wechselströme bei bestimmten Frequenzen. |
| Elektrische Daten | Nennstrom | 2,2 A (Ampere) – Ermöglicht den Einsatz in Stromkreisen mit mittlerer bis hoher Strombelastung. |
| Elektrische Daten | Max. Betriebsspannung | 250 V/AC (Volt Wechselspannung) – Standardspannung für viele Netz- und Geräteanwendungen. |
| Konstruktion & Abmessungen | Bauform | Kern-Drossel (gedämpfte Entstörend) – Spezifische Konstruktion zur effektiven Unterdrückung von Störfrequenzen. |
| Konstruktion & Abmessungen | Abmessungen (L x B x H) | 24 x 16,5 x 23,5 mm – Kompakte Abmessungen für flexible Montage auf Leiterplatten. |
| Anwendungsbereich | Filterung | EMI/RFI-Filterung (elektromagnetische und hochfrequente Interferenz) – Ideal zur Verbesserung der EMV-Konformität von Geräten. |
| Fertigungsqualität | Hersteller | TDK – Ein weltweit führender Hersteller von elektronischen Bauteilen, bekannt für höchste Qualität und Zuverlässigkeit. |
Umfassende Entstörung für professionelle Ergebnisse
In der Welt der Elektronik sind saubere Signalwege und eine störungsfreie Stromversorgung das A und O für zuverlässige Funktionalität und Langlebigkeit. Die TDK D-KERN-DROSSEL B82732R2222B030 ist genau für diesen Zweck konzipiert. Sie agiert als eine Art „Reiniger“ für elektrische Signale und verhindert, dass unerwünschte hochfrequente Störungen, die von anderen Komponenten oder externen Quellen erzeugt werden, in sensible Schaltungsteile gelangen oder nach außen abgestrahlt werden. Dies ist insbesondere in Anwendungen wie:
- Stromversorgungen: Um Schaltgeräusche und Ripple zu reduzieren und eine stabile Ausgangsspannung zu gewährleisten.
- Audio- und Videogeräte: Zur Vermeidung von Brummen, Knistern oder Bildstörungen, die durch hochfrequente Interferenzen verursacht werden.
- Industrielle Steuerungen: Wo präzise und störungsfreie Signale für die Steuerung von Maschinen und Prozessen unerlässlich sind.
- Kommunikationssysteme: Um die Signalintegrität zu schützen und eine klare Datenübertragung zu ermöglichen.
zu beachten. Die Kombination aus der spezifischen Induktivität von 3,3 mH und der Fähigkeit, Ströme bis zu 2,2 A bei 250 V/AC zu verarbeiten, macht diese Drossel zu einer universell einsetzbaren Lösung für viele Herausforderungen im Bereich der EMV.
FAQ – Häufig gestellte Fragen zu TDK D-KERN-DROSSEL, B82732R2222B030, 3,3mH, 2,2A, 250V/AC, 50%, 24×16,5×23,5
Was genau ist eine Kern-Drossel und wie funktioniert sie?
Eine Kern-Drossel ist ein passives elektronisches Bauteil, das hauptsächlich zur Filterung von Wechselströmen eingesetzt wird. Sie besteht aus einer Spule, die um einen ferromagnetischen Kern gewickelt ist. Die Kern-Drossel wirkt wie eine Induktivität, die hochfrequente Wechselströme (Störsignale) blockiert oder stark dämpft, während sie Gleich- oder niederfrequente Ströme nahezu ungehindert passieren lässt. Der Kern verstärkt das Magnetfeld der Spule und erhöht somit die Effizienz der Filterung.
Welchen Vorteil bietet die TDK D-KERN-DROSSEL gegenüber anderen Entstörbauteilen?
Die TDK D-KERN-DROSSEL B82732R2222B030 zeichnet sich durch ihre hohe Qualität und spezifische Auslegung für effektive Rauschunterdrückung aus. TDK ist bekannt für seine Zuverlässigkeit und Präzision bei der Herstellung von elektronischen Bauteilen. Diese Drossel bietet eine spezifische Induktivität und Strombelastbarkeit, die sie für viele anspruchsvolle Anwendungen zur optimalen Wahl macht, um eine optimale Signalqualität und Geräteperformance zu gewährleisten.
In welchen Anwendungen ist die Verwendung dieser Drossel besonders sinnvoll?
Diese Drossel ist besonders sinnvoll in Anwendungen, bei denen eine hohe elektromagnetische Verträglichkeit (EMV) gefordert ist. Dazu gehören insbesondere Netzteile, Motorsteuerungen, Audio-/Videogeräte, industrielle Automatisierung, Schaltkreise mit digitalen Signalen und alle anderen elektronischen Geräte, die empfindlich auf Störsignale reagieren oder selbst solche abstrahlen könnten. Sie hilft, unerwünschte Frequenzen zu dämpfen und die Signalintegrität zu verbessern.
Was bedeuten die Spezifikationen 3,3 mH, 2,2 A und 250 V/AC?
3,3 mH (Mill Henry) gibt die Induktivität der Drossel an. Je höher die Induktivität, desto besser kann sie hochfrequente Wechselströme blockieren. 2,2 A (Ampere) ist der maximale Nennstrom, den die Drossel sicher verarbeiten kann, ohne Schaden zu nehmen oder ihre Leistungsfähigkeit zu beeinträchtigen. 250 V/AC (Volt Wechselspannung) gibt die maximale Wechselspannung an, die sicher an der Drossel anliegen darf. Diese Werte sind entscheidend für die Auswahl der richtigen Drossel für Ihre spezifische Anwendung.
Was bedeutet die Toleranz von 50% bei den Spezifikationen?
Die Angabe einer Toleranz wie 50% bei Drosseln bezieht sich üblicherweise auf die Impedanz bei einer bestimmten Messfrequenz oder auf die tatsächliche Induktivität im Vergleich zum Nennwert. Dies ist eine relativ weite Toleranz und typisch für bestimmte Arten von Entstördrosseln, bei denen die Hauptfunktion die Breitbanddämpfung ist und nicht die exakte Einhaltung eines sehr präzisen Induktivitätswertes wie bei Präzisionsspulen. Die Kerntechnologie und die Wicklung sind so optimiert, dass die Entstörfunktion über einen breiten Frequenzbereich effektiv ist, auch wenn der exakte Induktivitätswert stärker variieren kann. Für die primäre Funktion der Rauschunterdrückung ist dies oft ausreichend.
Welche Abmessungen hat die TDK D-KERN-DROSSEL B82732R2222B030 und wie wird sie montiert?
Die Drossel hat die kompakten Abmessungen von 24 x 16,5 x 23,5 mm (Länge x Breite x Höhe). Diese Größe ermöglicht eine einfache Montage auf Standard-Leiterplatten (PCBs). Die genaue Montagemethode (z.B. durch Lötanschlüsse) hängt vom spezifischen Design der Leiterplatte und der Drossel selbst ab, ist aber typischerweise für die Durchsteckmontage (Through-Hole) ausgelegt.
Ist diese Drossel für den Einsatz in Niederspannungsanwendungen geeignet?
Ja, absolut. Die TDK D-KERN-DROSSEL B82732R2222B030 ist vielseitig einsetzbar. Während sie bis zu 250 V/AC verträgt, ist sie auch für Niederspannungsanwendungen hervorragend geeignet, wo sie zur Filterung von Störsignalen beiträgt und die Signalqualität verbessert. Ihre Hauptfunktion der Rauschunterdrückung ist in allen Spannungsbereichen von Vorteil, wo saubere elektrische Signale benötigt werden.
