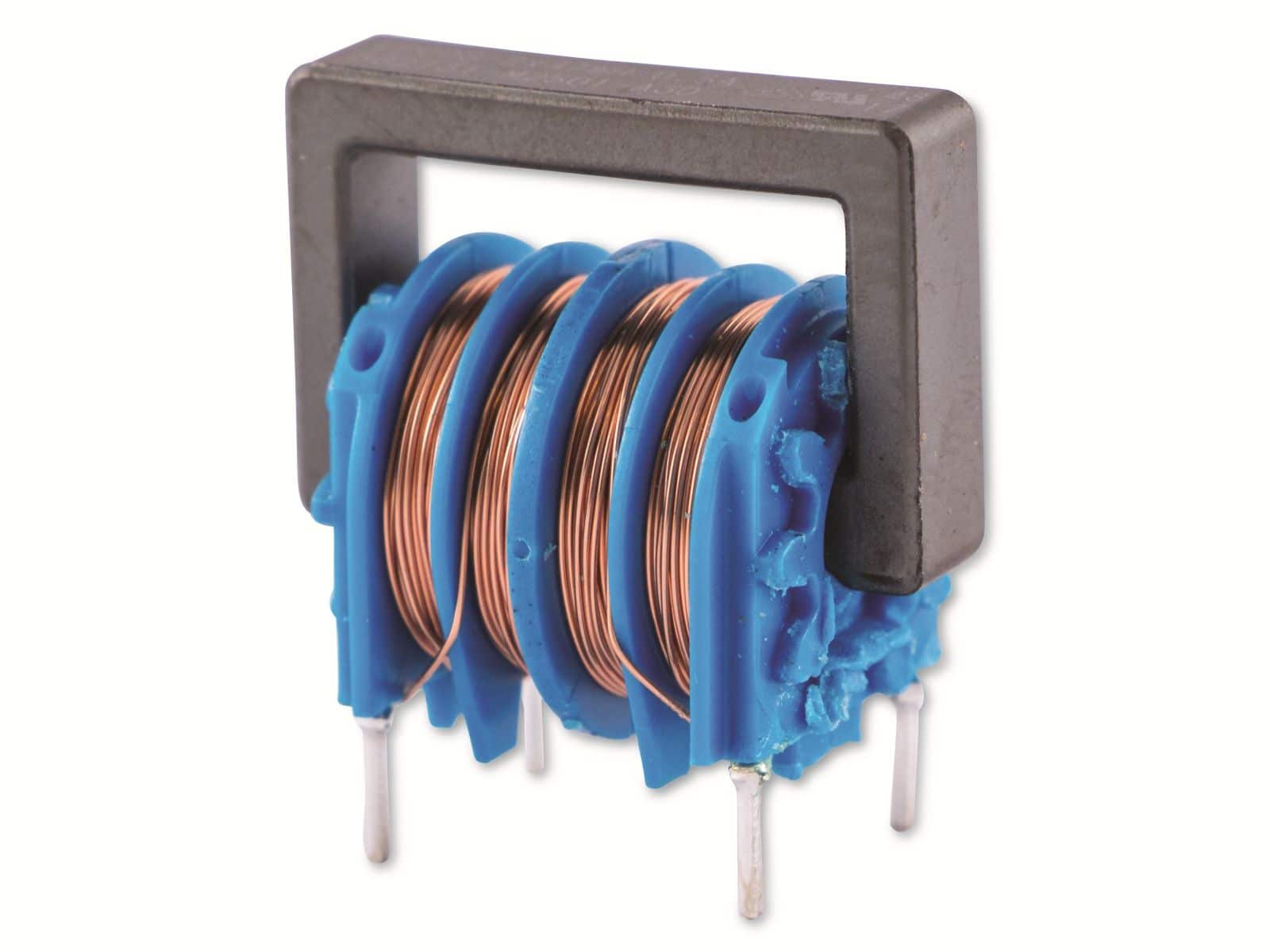

Willkommen in der Welt der präzisen Leistungselektronik! Entdecken Sie die TDK Netzdrossel B82731M2501A030 – ein essentielles Bauteil, das Ihre elektronischen Schaltungen optimiert und vor unerwünschten Störungen schützt. Tauchen Sie ein in die Details und erfahren Sie, warum diese Drossel die perfekte Wahl für Ihre anspruchsvollen Projekte ist.
In unserer schnelllebigen, technologiegetriebenen Welt sind stabile und zuverlässige Stromversorgungen von entscheidender Bedeutung. Die TDK Netzdrossel B82731M2501A030 bietet hierfür eine herausragende Lösung. Sie ist nicht nur ein Bauteil, sondern ein Garant für die Langlebigkeit und Effizienz Ihrer elektronischen Geräte.
Technische Details und Spezifikationen der TDK B82731M2501A030 Netzdrossel
Die TDK Netzdrossel B82731M2501A030 zeichnet sich durch ihre präzise Fertigung und ihre hochwertigen Materialien aus. Sie wurde entwickelt, um in einem breiten Spektrum von Anwendungen zuverlässig zu funktionieren und Ihre Schaltungen optimal zu schützen.
Wichtige Parameter im Überblick
Hier finden Sie die wichtigsten technischen Daten auf einen Blick:
- Induktivität (L): 47 mH
- Nennstrom (IN): 0,5 A
- Nennspannung (UN): 250 V
- Bauform: Radial bedrahtet
- Hersteller: TDK
- Produktnummer: B82731M2501A030
Diese Parameter sind entscheidend für die Auswahl der richtigen Drossel für Ihre Anwendung. Die Induktivität von 47 mH sorgt für eine effektive Filterung von hochfrequenten Störungen, während der Nennstrom von 0,5 A die sichere Funktion in den meisten Standardanwendungen gewährleistet. Die Nennspannung von 250 V bietet ausreichend Spielraum für den Einsatz in verschiedenen Netzspannungsbereichen.
Detaillierte technische Spezifikationen
Für ein noch tieferes Verständnis der Leistungsfähigkeit dieser Netzdrossel, betrachten wir die detaillierten Spezifikationen:
| Parameter | Wert | Einheit |
|---|---|---|
| Induktivität (L) bei 1 kHz | 47 | mH |
| Toleranz der Induktivität | ± 15 | % |
| Nennstrom (IN) | 0.5 | A |
| Nennspannung (UN) | 250 | V (AC) |
| Bemessungsspannung | 354 | V (DC) |
| Gleichstromwiderstand (RDC) | Typ. 3.5 | Ω |
| Isolationsspannung (zwischen Wicklung und Kern) | 1.5 | kV (AC; 50 Hz; 1 min) |
| Betriebstemperaturbereich | -40 bis +105 | °C |
| Lagertemperaturbereich | -40 bis +105 | °C |
| Gewicht | Ca. 7.2 | g |
| RoHS-konform | Ja |
Die Tabelle zeigt, dass die TDK Netzdrossel B82731M2501A030 nicht nur durch ihre grundlegenden Parameter überzeugt, sondern auch durch ihre Robustheit und Zuverlässigkeit unter verschiedenen Betriebsbedingungen. Der weite Betriebstemperaturbereich und die hohe Isolationsspannung machen sie zu einer sicheren Wahl für eine Vielzahl von Anwendungen.
Anwendungsbereiche der TDK B82731M2501A030 Netzdrossel
Die Vielseitigkeit der TDK Netzdrossel B82731M2501A030 ermöglicht ihren Einsatz in einer breiten Palette von Anwendungen. Sie ist ideal für alle, die Wert auf eine saubere und stabile Stromversorgung legen.
Typische Einsatzgebiete
- Schaltnetzteile: Optimierung der Eingangsfilterung zur Reduzierung von EMV-Störungen.
- LED-Beleuchtung: Verbesserung der Leistungsqualität und Reduzierung von Flicker-Effekten.
- Elektrowerkzeuge: Schutz empfindlicher Elektronik vor Spannungsspitzen und Störungen.
- Haushaltsgeräte: Gewährleistung eines störungsfreien Betriebs und Verlängerung der Lebensdauer der Geräte.
- Industrielle Elektronik: Stabilisierung der Stromversorgung in rauen Umgebungen.
In Schaltnetzteilen sorgt die Netzdrossel für eine effektive Filterung hochfrequenter Störungen, die durch das Schalten der Leistungshalbleiter entstehen. Dies ist besonders wichtig, um die elektromagnetische Verträglichkeit (EMV) des Netzteils zu gewährleisten und andere Geräte im Netzwerk nicht zu stören. In LED-Beleuchtungen trägt die Drossel dazu bei, die Leistungsqualität zu verbessern und unerwünschte Flicker-Effekte zu reduzieren, was das Seherlebnis deutlich angenehmer macht. Bei Elektrowerkzeugen und Haushaltsgeräten schützt die Drossel die empfindliche Elektronik vor Spannungsspitzen und Störungen, die durch den Betrieb von Motoren und anderen Komponenten entstehen können. In der industriellen Elektronik, wo Geräte oft rauen Umgebungsbedingungen ausgesetzt sind, stabilisiert die Netzdrossel die Stromversorgung und sorgt für einen zuverlässigen Betrieb.
Innovative Anwendungsmöglichkeiten
Neben den klassischen Anwendungsbereichen eröffnen sich auch innovative Möglichkeiten für den Einsatz der TDK Netzdrossel B82731M2501A030:
- Smart Home Systeme: Verbesserung der Zuverlässigkeit der Stromversorgung für intelligente Geräte.
- Erneuerbare Energien: Filterung von Störungen in Photovoltaik- und Windkraftanlagen.
- Elektromobilität: Optimierung der Ladeinfrastruktur und Reduzierung von EMV-Problemen.
In Smart Home Systemen, wo eine Vielzahl von intelligenten Geräten miteinander vernetzt sind, ist eine zuverlässige Stromversorgung unerlässlich. Die Netzdrossel trägt dazu bei, die Stabilität der Stromversorgung zu gewährleisten und Ausfälle zu vermeiden. Im Bereich der erneuerbaren Energien, wie Photovoltaik- und Windkraftanlagen, filtert die Drossel Störungen, die durch die Umwandlung von Gleichstrom in Wechselstrom entstehen können, und trägt so zur Effizienz und Stabilität des Systems bei. In der Elektromobilität spielt die Netzdrossel eine wichtige Rolle bei der Optimierung der Ladeinfrastruktur und der Reduzierung von EMV-Problemen, die durch das Laden von Elektrofahrzeugen entstehen können.
Vorteile der TDK B82731M2501A030 Netzdrossel
Die Entscheidung für die TDK Netzdrossel B82731M2501A030 bringt zahlreiche Vorteile mit sich, die Ihre elektronischen Schaltungen auf ein neues Level heben.
Qualität und Zuverlässigkeit
TDK steht für höchste Qualität und Zuverlässigkeit. Die B82731M2501A030 Netzdrossel ist ein Beweis dafür. Sie wurde entwickelt und gefertigt, um höchsten Ansprüchen gerecht zu werden.
- Langlebigkeit: Dank hochwertiger Materialien und präziser Fertigung.
- Konstante Leistung: Garantiert stabile Performance über einen langen Zeitraum.
- Geringe Ausfallrate: Minimiert das Risiko von Geräteausfällen und Ausfallzeiten.
Die Langlebigkeit der Drossel wird durch die Verwendung hochwertiger Materialien und die präzise Fertigung gewährleistet. Dies bedeutet, dass Sie sich auf eine lange Lebensdauer und eine zuverlässige Leistung verlassen können. Die konstante Leistung der Drossel sorgt für eine stabile Performance über einen langen Zeitraum, was besonders wichtig ist für Anwendungen, bei denen eine kontinuierliche und zuverlässige Stromversorgung erforderlich ist. Die geringe Ausfallrate minimiert das Risiko von Geräteausfällen und Ausfallzeiten, was zu einer höheren Verfügbarkeit und Effizienz Ihrer Systeme führt.
Effizienzsteigerung
Eine optimierte Stromversorgung bedeutet auch eine höhere Effizienz Ihrer Geräte. Die TDK Netzdrossel B82731M2501A030 trägt dazu bei, Energieverluste zu minimieren und die Gesamtleistung zu steigern.
- Reduzierung von Störungen: Sorgt für eine saubere Stromversorgung und minimiert Verluste.
- Verbesserte EMV: Reduziert elektromagnetische Störungen und verbessert die Verträglichkeit.
- Optimierte Leistungsqualität: Steigert die Effizienz Ihrer Schaltungen.
Die Reduzierung von Störungen sorgt für eine saubere Stromversorgung und minimiert Energieverluste, was zu einer höheren Effizienz Ihrer Geräte führt. Die verbesserte EMV reduziert elektromagnetische Störungen und verbessert die Verträglichkeit mit anderen Geräten im Netzwerk. Dies ist besonders wichtig in Umgebungen, in denen viele elektronische Geräte gleichzeitig betrieben werden. Die optimierte Leistungsqualität steigert die Effizienz Ihrer Schaltungen, was zu einer besseren Gesamtleistung und einer längeren Lebensdauer der Komponenten führt.
Einfache Integration
Die radiale Bauform der TDK Netzdrossel B82731M2501A030 ermöglicht eine einfache und unkomplizierte Integration in Ihre bestehenden Schaltungen.
- Standard Bauform: Einfache Montage auf Leiterplatten.
- Kompakte Abmessungen: Platzsparendes Design für dichte Bestückung.
- Flexible Anschlussmöglichkeiten: Anpassbar an verschiedene Layouts.
Die Standard Bauform der Drossel ermöglicht eine einfache Montage auf Leiterplatten, was den Integrationsprozess erheblich vereinfacht. Die kompakten Abmessungen des Drosseldesigns sind platzsparend und ermöglichen eine dichte Bestückung auf der Leiterplatte. Die flexiblen Anschlussmöglichkeiten machen die Drossel anpassbar an verschiedene Layouts und Anforderungen.
So wählen Sie die richtige Netzdrossel aus
Die Auswahl der richtigen Netzdrossel ist entscheidend für die optimale Leistung Ihrer elektronischen Schaltungen. Hier sind einige wichtige Faktoren, die Sie berücksichtigen sollten:
Berücksichtigen Sie die technischen Spezifikationen
Stellen Sie sicher, dass die technischen Spezifikationen der Netzdrossel Ihren Anforderungen entsprechen. Achten Sie besonders auf die Induktivität, den Nennstrom und die Nennspannung.
- Induktivität: Passen Sie die Induktivität an die Frequenz der Störungen an, die Sie filtern möchten.
- Nennstrom: Wählen Sie eine Drossel mit einem Nennstrom, der über dem maximalen Strom Ihrer Schaltung liegt.
- Nennspannung: Stellen Sie sicher, dass die Nennspannung der Drossel ausreichend hoch ist, um die maximale Spannung Ihrer Schaltung zu verkraften.
Die Induktivität der Drossel sollte an die Frequenz der Störungen angepasst werden, die Sie filtern möchten. Eine höhere Induktivität ist in der Regel besser für die Filterung niederfrequenter Störungen, während eine niedrigere Induktivität für die Filterung hochfrequenter Störungen geeignet ist. Der Nennstrom der Drossel sollte über dem maximalen Strom Ihrer Schaltung liegen, um eine Überlastung und Beschädigung der Drossel zu vermeiden. Die Nennspannung der Drossel sollte ausreichend hoch sein, um die maximale Spannung Ihrer Schaltung zu verkraften, um einen sicheren Betrieb zu gewährleisten.
Achten Sie auf die Bauform
Die Bauform der Netzdrossel sollte zu Ihrem Layout passen. Radiale Drosseln sind ideal für die einfache Montage auf Leiterplatten, während SMD-Drosseln für automatisierte Bestückungsprozesse geeignet sind.
- Radiale Bauform: Einfache Montage und Demontage.
- SMD Bauform: Ideal für automatisierte Prozesse und hohe Packungsdichte.
Radiale Drosseln sind ideal für die einfache Montage und Demontage auf Leiterplatten, was sie zu einer guten Wahl für Prototypen und kleine Serien macht. SMD-Drosseln sind ideal für automatisierte Bestückungsprozesse und ermöglichen eine hohe Packungsdichte auf der Leiterplatte, was besonders wichtig ist in Anwendungen, bei denen der Platz begrenzt ist.
Berücksichtigen Sie die Umgebungsbedingungen
Die Umgebungsbedingungen, unter denen die Netzdrossel betrieben wird, spielen ebenfalls eine wichtige Rolle. Achten Sie auf den Temperaturbereich und die Feuchtigkeit.
- Temperaturbereich: Wählen Sie eine Drossel, die für den erwarteten Temperaturbereich geeignet ist.
- Feuchtigkeit: Achten Sie auf den Schutzgrad der Drossel, wenn sie in feuchten Umgebungen eingesetzt wird.
Der Temperaturbereich der Drossel sollte den erwarteten Temperaturbereich Ihrer Anwendung abdecken, um einen zuverlässigen Betrieb zu gewährleisten. Wenn die Drossel in feuchten Umgebungen eingesetzt wird, sollten Sie auf den Schutzgrad der Drossel achten, um Korrosion und Beschädigungen zu vermeiden.
FAQ – Häufig gestellte Fragen zur TDK Netzdrossel B82731M2501A030
Was ist eine Netzdrossel und wofür wird sie verwendet?
Eine Netzdrossel ist ein induktives Bauelement, das in elektronischen Schaltungen zur Filterung von Störungen und zur Verbesserung der Stromqualität eingesetzt wird. Sie wird hauptsächlich in Netzteilen und anderen elektronischen Geräten verwendet, um hochfrequente Störungen zu reduzieren und die elektromagnetische Verträglichkeit (EMV) zu verbessern.
Wie wähle ich die richtige Induktivität für meine Anwendung aus?
Die Wahl der richtigen Induktivität hängt von der Frequenz der Störungen ab, die Sie filtern möchten. Eine höhere Induktivität ist in der Regel besser für die Filterung niederfrequenter Störungen, während eine niedrigere Induktivität für die Filterung hochfrequenter Störungen geeignet ist. Es ist wichtig, die spezifischen Anforderungen Ihrer Anwendung zu berücksichtigen und gegebenenfalls Simulationen durchzuführen, um die optimale Induktivität zu bestimmen.
Was bedeutet der Nennstrom und die Nennspannung einer Netzdrossel?
Der Nennstrom einer Netzdrossel gibt den maximalen Strom an, den die Drossel dauerhaft tragen kann, ohne beschädigt zu werden. Die Nennspannung gibt die maximale Spannung an, die an die Drossel angelegt werden darf, ohne dass es zu einem Durchschlag kommt. Es ist wichtig, eine Drossel mit einem Nennstrom und einer Nennspannung zu wählen, die über den maximalen Werten Ihrer Anwendung liegen, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
Kann ich die TDK B82731M2501A030 Netzdrossel in Gleichstromkreisen verwenden?
Ja, die TDK B82731M2501A030 Netzdrossel kann auch in Gleichstromkreisen verwendet werden. Es ist jedoch wichtig, die Gleichstromfestigkeit der Drossel zu berücksichtigen und sicherzustellen, dass der Gleichstrom nicht den maximal zulässigen Wert überschreitet. Die Drossel kann zur Glättung von Gleichstromsignalen und zur Reduzierung von Rauschen eingesetzt werden.
Wie montiere ich die TDK B82731M2501A030 Netzdrossel auf einer Leiterplatte?
Die TDK B82731M2501A030 Netzdrossel hat eine radiale Bauform und kann einfach auf einer Leiterplatte montiert werden. Bohren Sie Löcher im entsprechenden Abstand auf der Leiterplatte und stecken Sie die Anschlüsse der Drossel durch die Löcher. Verlöten Sie die Anschlüsse anschließend mit der Leiterplatte, um eine sichere und zuverlässige Verbindung herzustellen.
Ist die TDK B82731M2501A030 Netzdrossel RoHS-konform?
Ja, die TDK B82731M2501A030 Netzdrossel ist RoHS-konform. Dies bedeutet, dass sie keine gefährlichen Stoffe wie Blei, Quecksilber, Cadmium und Chrom(VI) enthält und somit umweltfreundlich ist.
