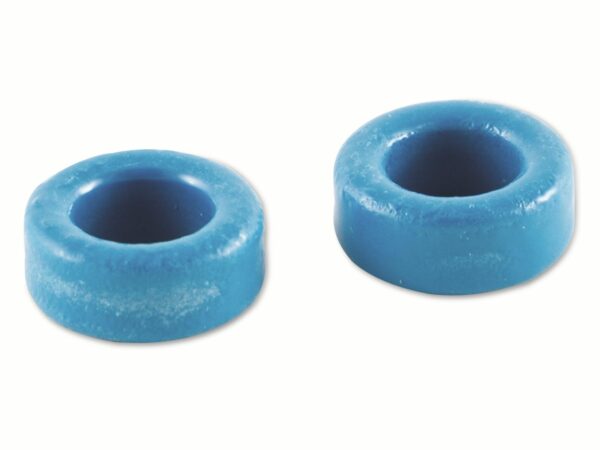

TDK Ringkern B64290L0618X830: Präzision und Leistung für Ihre anspruchsvollsten Anwendungen
Entdecken Sie den TDK Ringkern B64290L0618X830, eine essenzielle Komponente für alle, die Wert auf höchste Effizienz und Zuverlässigkeit in ihren elektronischen Schaltungen legen. Ob Sie ein erfahrener Ingenieur sind, der maßgeschneiderte Induktivitäten für Prototypen entwickelt, oder ein Hobby-Elektroniker, der bestehende Designs optimieren möchte – dieser Ferritkern mit seiner beeindruckenden Induktivität von 4.620 nH und dem N30-Material ist die ideale Wahl für anspruchsvolle Projekte, bei denen es auf präzise Energieumwandlung und geringe Verluste ankommt.
Das Herzstück Ihrer Schaltung: Der TDK Ringkern B64290L0618X830
In der Welt der Elektronik sind die richtigen Bauteile entscheidend für den Erfolg eines jeden Projekts. Der TDK Ringkern B64290L0618X830, gefertigt mit dem bewährten N30-Ferritmaterial, repräsentiert die Spitze der Kerntechnologie. Dieser Ringkern wurde entwickelt, um außergewöhnliche Leistung und Langlebigkeit zu bieten, und eignet sich perfekt für eine Vielzahl von Anwendungen, von Stromversorgungen und Filtern bis hin zu spezialisierten Schwingkreisen. Seine doppelte Lochung ist ein Designmerkmal, das Ihnen zusätzliche Flexibilität bei der Montage und Verdrahtung bietet, was die Integration in Ihre bestehenden oder neuen Designs erleichtert.
Warum der TDK Ringkern B64290L0618X830 Ihre erste Wahl ist
Die Auswahl des richtigen Kernmaterials und der passenden Geometrie ist fundamental für die Leistungsfähigkeit einer Induktivität. Der TDK Ringkern B64290L0618X830 überzeugt durch eine Reihe von Vorteilen, die ihn zu einer überlegenen Wahl für anspruchsvolle elektronische Designs machen:
- Optimale Induktivität für vielseitige Anwendungen: Mit einer Nenninduktivität von 4.620 nH bietet dieser Kern eine ideale Grundlage für die Konstruktion von Schwingkreisen, Filtern und Energiespeicherkomponenten, die eine präzise Abstimmung erfordern.
- Hochwertiges N30-Ferritmaterial: Das N30-Material ist bekannt für seine guten magnetischen Eigenschaften über einen weiten Frequenzbereich. Es zeichnet sich durch eine moderate Permeabilität und gute Curie-Temperatur aus, was zu geringen Verlusten und einer hohen Effizienz führt, selbst bei steigenden Betriebstemperaturen.
- Präzision und Toleranz: Mit einer Nenninduktionstoleranz von ±25% erhalten Sie eine verlässliche Leistung, die für viele Anwendungen ausreichend ist. Bei Bedarf können Wicklungen mit höherer Präzision für spezifische Anforderungen angepasst werden.
- Robustes Ringkern-Design: Ringkerne sind für ihre effiziente magnetische Kopplung und geringe Streuinduktivität bekannt. Dieses Design minimiert elektromagnetische Interferenzen (EMI) und ermöglicht kompaktere Schaltungen.
- Doppelloches-Design für einfache Handhabung: Die beiden integrierten Löcher im Kern vereinfachen die mechanische Befestigung und ermöglichen eine saubere und sichere Verdrahtung der Spulenwicklung, was die Montage beschleunigt und die Zuverlässigkeit erhöht.
- Hohe Sättigungsflussdichte: Das N30-Material ermöglicht die Handhabung signifikanter magnetischer Flüsse, bevor eine Sättigung eintritt. Dies ist entscheidend für Anwendungen, bei denen hohe Ströme fließen können, und gewährleistet, dass der Kern seine Funktion auch unter Last zuverlässig erfüllt.
- Geringe Kernverluste: Die sorgfältige Materialauswahl und Fertigung minimieren die Energieverluste im Kern, insbesondere die Hysterese- und Wirbelstromverluste. Dies trägt zu einer höheren Gesamteffizienz Ihrer Schaltung bei und reduziert die Wärmeentwicklung.
- Zuverlässigkeit und Langlebigkeit: TDK ist ein weltweit anerkannter Hersteller von elektronischen Bauteilen, der für seine hohen Qualitätsstandards bekannt ist. Sie können sich auf die konsistente Leistung und lange Lebensdauer dieses Ringkerns verlassen.
Technische Spezifikationen im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des TDK Ringkerns B64290L0618X830 zu geben, finden Sie hier eine detaillierte Tabelle mit seinen wichtigsten technischen Merkmalen:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | TDK |
| Artikelnummer | B64290L0618X830 |
| Kernform | Ringkern (Doppelloch) |
| Material | Ferrit N30 |
| Nenninduktivität | 4.620 nH |
| Induktivitätstoleranz | ±25% |
| Permeabilität (typisch) | ca. 3000 (für N30 Material, je nach spezifischer Charge und Messbedingungen) |
| Sättigungsflussdichte (typisch) | Bis zu 400 mT (bei 100°C) |
| Betriebstemperaturbereich | -40°C bis +125°C (abhängig von der Anwendung und Wicklung) |
| Anwendungstemperatur | Die spezifizierte Betriebstemperatur des Materials N30 liegt üblicherweise im Bereich von -40°C bis +125°C. Die tatsächliche Betriebstemperatur eines Bauteils hängt stark von der umgebenden Schaltung, der Kühlung und der Belastung ab. |
| Maße (äußerer Durchmesser x Höhe) | Die genauen Abmessungen sind entscheidend für die Wickelkapazität und die magnetischen Eigenschaften. Für dieses spezifische Modell sind die äußeren Abmessungen (OD) und die Höhe (H) typischerweise im Bereich von ca. 18 mm x 6.3 mm. Die genauen Abmessungen entnehmen Sie bitte dem zugehörigen Datenblatt, da hier geringfügige Abweichungen je nach Fertigungscharge auftreten können. |
| Anzahl der Löcher | 2 |
Umfassende Anwendungsgebiete
Der TDK Ringkern B64290L0618X830 mit seinen spezifischen Eigenschaften eröffnet Ihnen eine breite Palette von Einsatzmöglichkeiten in verschiedensten elektronischen Systemen:
- Schaltnetzteile (SMPS): Als Kern für Induktivitäten in Flyback-, Forward- und Push-Pull-Topologien zur Energiespeicherung und -übertragung.
- EMI-Filter: Zur Unterdrückung von hochfrequenten Störungen in Stromversorgungsleitungen und Datenleitungen.
- Hochfrequenz-Schwingkreise: Zur Erzeugung stabiler und präziser Oszillationen in Funkgeräten, Sendern und Empfängern.
- Leistungsfilter: Zur Glättung von Ausgangsspannungen in DC/DC-Wandlern und anderen Leistungselektronik-Anwendungen.
- Transformatoren: Für spezifische kleine Leistungstransformatoren oder Drosseln, bei denen eine hohe Effizienz gefordert ist.
- Entkopplungsschaltungen: Zur Reduzierung von Rauschen und zur Verbesserung der Signalintegrität in empfindlichen Schaltungen.
- Industrielle Steuerungssysteme: Wo Zuverlässigkeit und Robustheit unter rauen Bedingungen entscheidend sind.
- Audio- und Signalverarbeitung: Für Filter und Impedanzanpassungen in professionellen Audio-Systemen.
Qualität, auf die Sie sich verlassen können
Bei NER.de verstehen wir, dass die Qualität der verwendeten Komponenten direkt die Leistung und Zuverlässigkeit Ihrer Produkte beeinflusst. Deshalb setzen wir auf renommierte Hersteller wie TDK, deren Engagement für Innovation und Fertigungspräzision unübertroffen ist. Der Ringkern B64290L0618X830 ist ein Beispiel für diese Verpflichtung, gefertigt nach strengen Qualitätsstandards, um sicherzustellen, dass Sie ein Bauteil erhalten, das Ihre Erwartungen übertrifft. Sie investieren nicht nur in einen Ferritkern, sondern in die Gewissheit, dass Ihre Schaltungen stabil und effizient arbeiten.
FAQ – Häufig gestellte Fragen zu TDK Ring-/Doppellochkerne, B64290L0618X830, 4.620nH, N30, 25%
Was bedeutet die Angabe „4.620nH“?
Die Angabe „4.620nH“ steht für die Nenninduktivität des Kerns, ausgedrückt in Nan Henry (nH). Dies ist ein Maß dafür, wie gut der Kern Energie in einem Magnetfeld speichern kann, wenn Strom durch eine um ihn gewickelte Spule fließt. Eine höhere Induktivität bedeutet, dass mehr Energie gespeichert werden kann.
Welche Vorteile bietet das N30-Ferritmaterial?
Das N30-Ferritmaterial ist eine beliebte Wahl für Induktivitätskerne aufgrund seiner ausgewogenen magnetischen Eigenschaften. Es bietet eine moderate Permeabilität, was eine gute Induktivität ermöglicht, kombiniert mit relativ geringen Kernverlusten über einen breiten Frequenzbereich. Zudem weist es eine gute Curie-Temperatur auf, was bedeutet, dass es seine magnetischen Eigenschaften auch bei erhöhten Betriebstemperaturen beibehält, was für die Zuverlässigkeit entscheidend ist.
Was versteht man unter der Induktivitätstoleranz von 25%?
Die Induktivitätstoleranz von ±25% gibt an, dass die tatsächliche Induktivität des Kerns (nach dem Wickeln der Spule) um bis zu 25% von dem Nennwert (4.620 nH) abweichen kann. Für viele Standardanwendungen ist diese Toleranz ausreichend. Wenn eine präzisere Induktivität benötigt wird, ist möglicherweise eine sorgfältige Auswahl der Wicklungszahl oder eine nachträgliche Anpassung der Spule erforderlich.
Wofür wird die doppelte Lochung bei diesem Ringkern verwendet?
Die doppelte Lochung an einem Ringkern bietet mehrere praktische Vorteile. Erstens erleichtert sie die mechanische Befestigung des Kerns auf einer Platine oder in einem Gehäuse, indem sie eine sichere Verankerung ermöglicht. Zweitens kann sie zur Führung und Stabilisierung der Drahtwicklungen dienen, was den Wickelprozess vereinfacht und ein gleichmäßigeres Ergebnis erzielt. Dies trägt zur mechanischen Robustheit und zur elektrischen Leistung der resultierenden Spule bei.
Für welche Arten von Anwendungen sind diese Ringkerne besonders gut geeignet?
Diese Ringkerne eignen sich hervorragend für Anwendungen, die eine präzise Kontrolle von Energie und Frequenz erfordern. Dazu gehören Schaltnetzteile, wo sie als Energiespeicherkomponenten fungieren, sowie EMI-Filter zur Unterdrückung unerwünschter Störungen. Auch in Hochfrequenzschwingkreisen, Leistungsfiltern und in der Signalverarbeitung finden sie ihren Einsatz, überall dort, wo Effizienz, Zuverlässigkeit und minimale Verluste im Vordergrund stehen.
Wie beeinflusst die Kernform (Ringkern) die Leistung?
Die Ringkernform ist einer der effizientesten Designs für Induktivitätskerne. Sie zeichnet sich durch eine geschlossene magnetische Flussbahn aus, was zu einer sehr geringen Streuinduktivität und einem hohen Wirkungsgrad führt. Dies minimiert magnetische Feldstreuungen, die unerwünschte Störungen in umliegende Komponenten verursachen könnten. Ringkerne ermöglichen zudem eine gleichmäßigere Wicklungsverteilung, was die Leistung der Spule optimiert.
Welche Rolle spielt die Sättigungsflussdichte für die Funktion des Kerns?
Die Sättigungsflussdichte (Bsat) gibt an, bis zu welchem Punkt der Kern magnetisch werden kann, bevor seine Fähigkeit, Magnetfluss zu führen, nachlässt. Eine höhere Sättigungsflussdichte bedeutet, dass der Kern mehr magnetischen Fluss aufnehmen kann, bevor er in Sättigung gerät. Dies ist entscheidend für Anwendungen, die mit hohen Strömen arbeiten, da es verhindert, dass der Kern seine Funktion verliert und die Induktivität stark abfällt, was zu Fehlfunktionen der Schaltung führen könnte.
