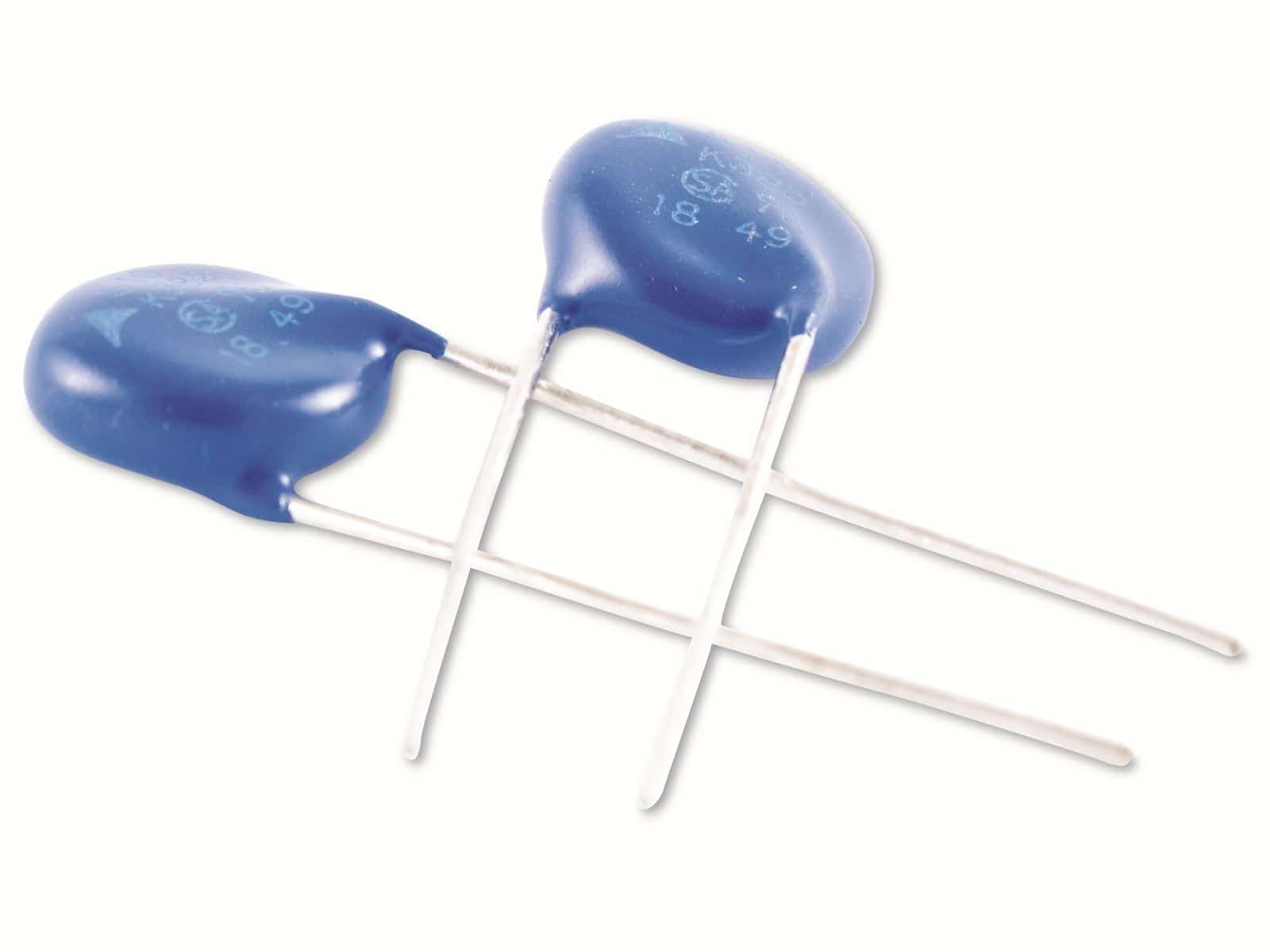

TDK Varistor B72210S0300K101 – Ihr Schutzschild gegen Überspannung
Der TDK Varistor B72210S0300K101, auch bekannt unter der Bezeichnung S10K30, ist eine essenzielle Komponente für den zuverlässigen Schutz Ihrer elektronischen Geräte und Systeme vor schädlichen Überspannungen. Wenn Sie Wert auf Langlebigkeit und Betriebssicherheit Ihrer empfindlichen Elektronik legen, ist dieser Varistor die ideale Lösung zur präventiven Absicherung.
Unerlässlich für Elektronikschutz: Was ist ein Varistor?
Ein Varistor ist ein spannungsabhängiger Widerstand, der im Normalbetrieb einen sehr hohen Widerstandswert aufweist und somit den Stromfluss praktisch nicht beeinflusst. Kommt es jedoch zu einer plötzlichen Spannungsspitze – sei es durch Blitzeinschläge, Schaltvorgänge im Stromnetz oder andere Störquellen – ändert sich sein Widerstandswert drastisch. Er wird niederohmig und leitet die überschüssige Energie ab, bevor sie Ihre angeschlossenen Geräte beschädigen kann. Der TDK Varistor B72210S0300K101 zeichnet sich durch seine hohe Stoßstromfestigkeit von 500A aus, was ihn auch für anspruchsvolle Anwendungen geeignet macht.
Anwendungsbereiche und Vorteile des TDK Varistors S10K30
Der TDK Varistor B72210S0300K101 ist universell einsetzbar und bietet einen robusten Schutz für eine Vielzahl von elektronischen Geräten und Systemen. Seine primäre Aufgabe ist der Schutz von Schaltkreisen, Netzteilen, Kommunikationsgeräten und Automatisierungskomponenten vor transienten Überspannungen.
- Zuverlässiger Überspannungsschutz: Schützt Ihre wertvolle Elektronik effektiv vor schädlichen Spannungsspitzen und erhöht die Lebensdauer Ihrer Geräte.
- Hohe Stoßstrombelastbarkeit: Mit einer Belastbarkeit von 500A ist dieser Varistor auch bei starken Überspannungen bestens gerüstet, um die Energie sicher abzuleiten.
- Breiter Spannungsbereich: Geeignet für DC-Spannungen bis 38V und AC-Spannungen bis 30V, was eine flexible Anwendung in vielen elektronischen Umgebungen ermöglicht.
- Kompakte Bauform: Die standardisierte Bauform ermöglicht eine einfache Integration in bestehende Schaltungen und Geräte.
- Langfristige Betriebssicherheit: Durch den Schutz vor Überspannungen minimieren Sie das Risiko von Ausfällen und kostspieligen Reparaturen.
- Herstellerqualität von TDK: Vertrauen Sie auf die bewährte Qualität und Zuverlässigkeit eines führenden Herstellers von elektronischen Bauteilen.
Technische Spezifikationen im Detail
Der TDK Varistor B72210S0300K101 (S10K30) ist ein hochwertiges Bauteil, das speziell für den Schutz Ihrer Elektronik entwickelt wurde. Die folgende Tabelle gibt Ihnen einen detaillierten Einblick in die wichtigsten technischen Merkmale:
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | TDK Varistor B72210S0300K101 |
| Alternative Bezeichnung | S10K30 |
| Max. Stoßstrom (8/20 µs) | 500 A |
| Max. DC-Betriebsspannung | 38 V/DC |
| Max. AC-Betriebsspannung | 30 V/AC |
| Energieableitfähigkeit | Optimiert für den Schutz empfindlicher Elektronik, hohe Energieableitfähigkeit durch spezielle keramische Verbindung. Die exakte Energiemenge wird durch die spezifische Schaltung und die Dauer der Überspannung bestimmt, jedoch ist das Material auf maximale Leistung bei Transienten ausgelegt. |
| Schaltgeschwindigkeit | Nanosekundenbereich, ermöglicht extrem schnelles Ansprechen auf Spannungsspitzen. Dies ist entscheidend, um Schäden an Halbleiterkomponenten zu verhindern, die oft nur sehr kurze Störimpulse überstehen. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C, was eine zuverlässige Funktion auch unter extremen Umgebungsbedingungen gewährleistet. Diese robuste Eigenschaft ist besonders wichtig für industrielle Anwendungen oder Geräte, die in Umgebungen mit stark schwankenden Temperaturen eingesetzt werden. |
| Gehäusetyp | Standardisierte Bauform für einfache Montage auf Leiterplatten (Through-Hole Device). Die genaue Pin-Anordnung und Größe sind auf gängige industrielle Standards abgestimmt, um die Integration zu erleichtern. |
| Material und Aufbau | Basierend auf einer Zinkoxid-Keramik (ZnO), die für ihre nichtlinearen Widerstandseigenschaften bekannt ist. Die präzise Dotierung und Sinterung des Materials durch TDK sorgen für eine hohe Zuverlässigkeit und Langlebigkeit, selbst nach wiederholten Überspannungsereignissen. Die elektrischen Kontakte sind robust und für eine sichere Lötverbindung ausgelegt. |
Die Physik hinter dem Schutz: Wie der Varistor Spannungsspitzen neutralisiert
Der Kern des TDK Varistors B72210S0300K101 liegt in seinem speziellen Zinkoxid-basierten Keramikmaterial. Dieses Material besitzt die Eigenschaft, seinen elektrischen Widerstand bei steigender Spannung dramatisch zu verringern. Stellen Sie sich dies wie eine dynamische Schranke vor: Im Normalbetrieb ist die Schranke geschlossen und lässt kaum etwas durch. Sobald die Spannung jedoch über einen bestimmten Schwellenwert ansteigt, öffnet sich die Schranke blitzschnell und leitet die überflüssige Energie sicher zur Erde ab. Diese schnelle Reaktion, im Nanosekundenbereich, ist entscheidend, da empfindliche Halbleiterkomponenten bereits durch sehr kurze, aber intensive Spannungsspitzen beschädigt werden können. Die Stoßstrombelastbarkeit von 500A zeigt, dass der Varistor in der Lage ist, erhebliche Mengen an Energie kurzzeitig aufzunehmen und abzuleiten, ohne dabei selbst zerstört zu werden. Dies wird durch die sorgfältige Auswahl und Verarbeitung des keramischen Materials sowie durch das Design der Elektroden erreicht, die eine effiziente Energieableitung gewährleisten.
Installation und Integration in Ihre Systeme
Die Integration des TDK Varistors B72210S0300K101 ist dank seiner standardisierten Bauform unkompliziert. Als Durchsteckbauteil (Through-Hole Device) lässt er sich einfach in vorgebohrte Löcher auf Leiterplatten einlöten. Es ist wichtig, den Varistor parallel zu der zu schützenden Schaltung zu schalten. So stellt er sicher, dass er nur dann aktiv wird, wenn eine Überspannung auftritt. Die korrekte Polung ist bei Varistoren in der Regel nicht relevant, da sie symmetrische Schutzeigenschaften aufweisen. Achten Sie jedoch auf die richtige Orientierung, falls zusätzliche Kennzeichnungen auf dem Bauteil vorhanden sind. Eine sorgfältige Betrachtung des Schaltplans Ihrer Anwendung ist unerlässlich, um den Varistor an der optimalen Stelle zur Ableitung von transienten Überspannungen zu platzieren. Oft wird er in der Nähe des Netzeingangs oder an Stellen platziert, wo die Wahrscheinlichkeit für induktive Störsignale am höchsten ist.
FAQs – Häufig gestellte Fragen zu TDK Varistor, B72210S0300K101, S10K30, 500A, 38V/DC, 30V/AC
Was bedeutet die Bezeichnung S10K30 genau?
Die Bezeichnung S10K30 ist eine gängige Typenbezeichnung für Varistoren, die Rückschlüsse auf deren Eigenschaften zulässt. Die „K“ steht typischerweise für einen bestimmten Toleranzbereich, während die Zahlen die maximale Betriebsspannung und die Energieableitfähigkeit oder Stoßstromfestigkeit des Varistors angeben. Im Falle des B72210S0300K101 deutet „S10K30“ auf eine Serie von Varistoren hin, wobei die „30“ sich oft auf eine Schwellenspannung oder eine Kennlinie bezieht, die im Kontext der spezifischen Anwendung zu verstehen ist. Die genauen Spezifikationen entnehmen Sie bitte dem Datenblatt des Herstellers.
Wie lange hält ein Varistor wie der TDK B72210S0300K101?
Die Lebensdauer eines Varistors hängt von mehreren Faktoren ab, insbesondere von der Häufigkeit und Intensität der Überspannungsereignisse, denen er ausgesetzt ist. Jeder Varistor hat eine begrenzte Kapazität, Energie abzuleiten. Nach wiederholten Belastungen können die Eigenschaften des Varistors degradieren, was zu einem Anstieg des Leckstroms oder einem früheren Ansprechen führt. Die hochwertige Konstruktion des TDK B72210S0300K101 ist jedoch darauf ausgelegt, eine lange und zuverlässige Lebensdauer unter normalen Betriebsbedingungen zu gewährleisten. Eine regelmäßige Überprüfung der elektrischen Parameter Ihrer Schaltung kann Aufschluss über den Zustand des Varistors geben.
Muss ich mir Sorgen machen, dass der Varistor im Normalbetrieb zu viel Strom verbraucht?
Nein, das müssen Sie nicht. Im Normalbetrieb, also bei Spannungen unterhalb seiner Ansprechspannung, weist der Varistor einen sehr hohen Widerstand auf. Der daraus resultierende Stromfluss ist äußerst gering und vernachlässigbar. Er verhält sich nahezu wie eine offene Schaltung und beeinträchtigt somit nicht den normalen Betrieb Ihrer Elektronik.
Kann ich diesen Varistor auch für höhere Spannungen verwenden?
Nein, die Verwendung des Varistors für Spannungen, die deutlich über den angegebenen maximalen Betriebsspannungen von 38V/DC und 30V/AC liegen, wird nicht empfohlen. Dies kann zu einer Beschädigung des Varistors führen und die Schutzfunktion beeinträchtigen. Die korrekte Auswahl des Varistors anhand der Nennspannung Ihrer Anwendung ist entscheidend für die Zuverlässigkeit und Sicherheit.
Ist dieser Varistor für den Einsatz in industriellen Umgebungen geeignet?
Ja, der TDK Varistor B72210S0300K101 ist aufgrund seiner robusten Bauweise und hohen Stoßstromfestigkeit auch für anspruchsvolle industrielle Umgebungen konzipiert. Die breiten Betriebstemperaturbereiche und die bewährte TDK-Qualität machen ihn zu einer zuverlässigen Wahl für den Schutz industrieller Steuerungen, Automatisierungstechnik und anderer kritischer Systeme, die oft rauen Bedingungen ausgesetzt sind.
Was passiert, wenn der Varistor überlastet wird?
Wenn ein Varistor über seine Belastungsgrenzen hinaus beansprucht wird, kann dies zu einem Kurzschluss führen. In vielen Fällen ist dies so konzipiert, dass es als eine Art „Sicherung“ fungiert und die nachgeschaltete Schaltung schützt, indem es den Stromkreis unterbricht. Es ist jedoch wichtig, die Spezifikationen des Varistors genau zu beachten, um solche Überlastungen zu vermeiden. Eine fachgerechte Installation und die Auswahl des passenden Varistors sind essenziell.
Wo kann ich den TDK Varistor B72210S0300K101 noch einsetzen?
Neben den bereits genannten Anwendungen eignet sich dieser Varistor hervorragend für den Schutz von:
- Netzteilen und Spannungsreglern
- Telekommunikationsgeräten und Netzwerkhardware
- Mess- und Prüfgeräten
- Beleuchtungssystemen (z.B. LED-Treiber)
- Kleinmotoren und Steuerungen in Haushaltsgeräten
- Sicherheits- und Alarmsystemen
Grundsätzlich überall dort, wo empfindliche Elektronik durch transienten Überspannungen gefährdet ist und die Betriebsspannungen im Bereich von 30-38V liegen.
