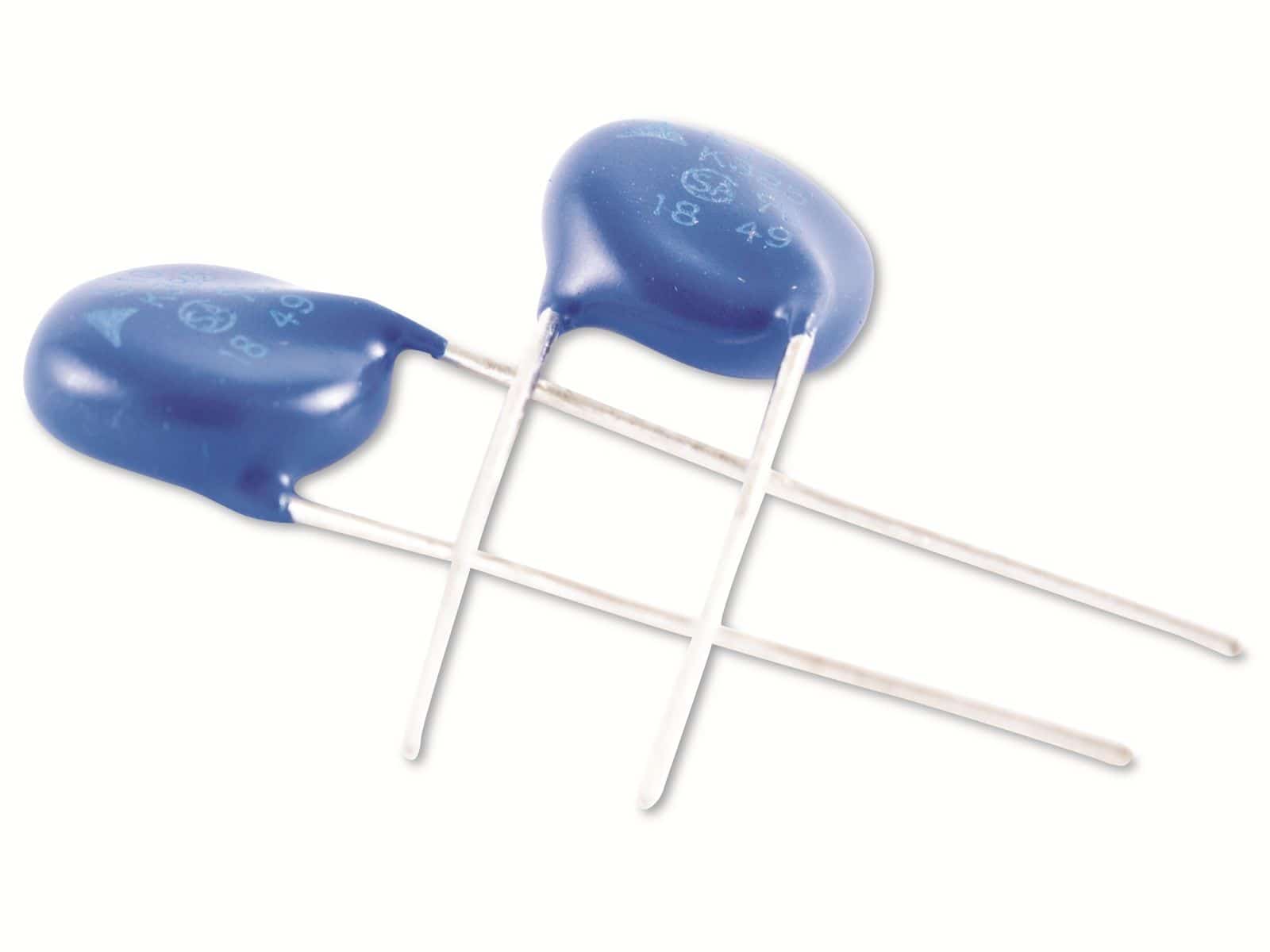

TDK Varistor B72220S0140K101: Ihr zuverlässiger Schutz für sensible Elektronik
Sie suchen nach einer leistungsstarken und zuverlässigen Lösung, um Ihre elektronischen Geräte vor schädlichen Überspannungen zu schützen? Dann ist der TDK Varistor B72220S0140K101, auch bekannt unter der Bezeichnung S20K14, genau das Richtige für Sie. Dieser Varistor mit einer Spitzenstrombelastbarkeit von 2000A und einer Betriebsspannung von 18V DC bzw. 14V AC wurde entwickelt, um Ihre empfindlichen Schaltkreise effektiv vor plötzlichen Spannungsspitzen zu bewahren, wie sie beispielsweise durch Blitzeinschläge oder Schaltvorgänge im Stromnetz entstehen können. Er ist die ideale Wahl für professionelle Anwendungen, Entwicklungsingenieure und anspruchsvolle Heimwerker, die Wert auf maximale Sicherheit und Langlebigkeit ihrer technischen Geräte legen.
Maximale Sicherheit für Ihre Elektronik
Die Hauptaufgabe eines Varistors ist der Schutz elektronischer Bauteile vor Überspannungen, die deren Funktion beeinträchtigen oder sie dauerhaft beschädigen können. Der TDK Varistor B72220S0140K101 leistet genau das mit herausragender Effizienz. Durch seine Fähigkeit, hohe Stoßströme zu absorbieren, minimiert er das Risiko von Ausfällen und sorgt so für eine unterbrechungsfreie Funktion Ihrer Systeme. Dies ist besonders wichtig in Umgebungen, in denen die Stromversorgung instabil sein kann oder in denen Geräte an das öffentliche Stromnetz angeschlossen sind.
Technische Überlegenheit und Anwendungsbereiche
Der TDK Varistor B72220S0140K101 zeichnet sich durch seine robusten technischen Spezifikationen aus, die ihn zu einer erstklassigen Wahl für eine Vielzahl von Anwendungen machen. Mit einer maximalen Stoßstrombelastbarkeit von 2000A bei 8/20µs kann er kurzzeitige, aber sehr hohe Energiemengen sicher ableiten. Die Nennspannung von 18V DC bzw. 14V AC gibt den Arbeitsbereich an, in dem der Varistor im Normalbetrieb keinen Strom leitet und somit die Funktion des geschützten Stromkreises nicht beeinträchtigt. Erst bei Überschreiten der Klemmschwellenspannung beginnt der Varistor leitend zu werden und die überschüssige Energie abzuleiten.
Dieses Verhalten macht ihn ideal für den Einsatz in folgenden Bereichen:
Schutz von Niederspannungsnetzteilen: Sichern Sie Ihre Netzteile gegen unerwartete Spannungsspitzen, die durch induktive Lasten oder Netzinstabilitäten verursacht werden.
Industrielle Automatisierung: Schützen Sie Steuerungen, Sensoren und Aktoren in industriellen Umgebungen, die oft rauen Bedingungen ausgesetzt sind.
Telekommunikationssysteme: Gewährleisten Sie die Zuverlässigkeit von Kommunikationsgeräten, die empfindlich auf Netzschwankungen reagieren.
Verbraucherelektronik: Verhindern Sie Schäden an Heimkinoanlagen, Computern und anderen hochwertigen elektronischen Geräten.
Entwicklungsboards und Prototypen: Schützen Sie Ihre Prototypen und Entwicklungsaufbauten während der Testphasen.
Die Qualität und Zuverlässigkeit von TDK-Komponenten sind weltweit anerkannt. Mit diesem Varistor entscheiden Sie sich für ein Produkt, das höchsten Standards entspricht und auf eine lange Lebensdauer ausgelegt ist.
Wichtige Merkmale und Vorteile
Der TDK Varistor B72220S0140K101 bietet Ihnen eine Reihe von entscheidenden Vorteilen, die ihn von anderen Lösungen abheben:
Hohe Energieabsorption: Die Fähigkeit, 2000A zu absorbieren, gewährleistet den Schutz auch bei starken Überspannungsereignissen.
Schnelle Ansprechzeit: Varistoren reagieren extrem schnell auf Spannungsspitzen und beginnen nahezu augenblicklich mit der Spannungsbegrenzung.
Breiter Anwendungsbereich: Geeignet für Gleich- und Wechselspannungsanwendungen bis zu den genannten Werten.
Robustheit und Langlebigkeit: TDK ist bekannt für die Herstellung von Bauteilen, die auch unter anspruchsvollen Bedingungen zuverlässig funktionieren.
Kompakte Bauform: Ermöglicht eine einfache Integration in bestehende Schaltungen und Geräte.
Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für den Schutz wertvoller Elektronik.
Produkteigenschaften im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des TDK Varistors B72220S0140K101 zu geben, haben wir die wichtigsten Eigenschaften in einer übersichtlichen Tabelle zusammengefasst. Diese Details sind entscheidend für die korrekte Auswahl und Integration des Bauteils in Ihre spezifischen Anwendungen.
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | TDK |
| Modell / Typ | B72220S0140K101 / S20K14 |
| Maximale Stoßstrombelastbarkeit (8/20µs) | 2000 A |
| Nennspannung DC | 18 V |
| Nennspannung AC | 14 V |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, genaue Spezifikation im Datenblatt prüfen) |
| Gehäuseform | Radial bedrahtet (typisch für diese Baureihe) |
| Ansprechzeit | Nanosekundenbereich |
| Material Technologie | Zinkoxid (ZnO) Keramik, bekannt für seine nichtlineare Strom-Spannungs-Charakteristik. Dieses Material ist entscheidend für die Fähigkeit des Varistors, bei steigender Spannung exponentiell leitender zu werden. |
| Einsatzspektrum | Schutz von elektronischen Geräten und Schaltungen vor transienten Überspannungen, insbesondere in Bereichen mit potenziellen Spannungsspitzen wie z.B. in der Nähe von induktiven Lasten oder in Netzteilbereichen. |
| Zuverlässigkeit | Hohe Zuverlässigkeit und lange Lebensdauer durch bewährte TDK-Fertigungsstandards und Qualitätskontrollen. Die Stabilität des Materials gewährleistet eine konstante Schutzfunktion über die Zeit. |
Integration und Installation – Worauf Sie achten sollten
Die korrekte Installation des TDK Varistors B72220S0140K101 ist entscheidend für seine effektive Funktion und die Sicherheit Ihrer Schaltung. Beachten Sie stets die folgenden Punkte:
Parallelschaltung: Varistoren werden immer parallel zur zu schützenden Schaltung angeschlossen. Dies ermöglicht es ihnen, die überschüssige Spannung abzuleiten, wenn diese einen bestimmten Schwellenwert überschreitet.
Polarität: Varistoren sind in der Regel keine polaritätsgebundenen Bauteile und können in beide Richtungen angeschlossen werden. Dennoch ist es ratsam, sich im Zweifelsfall auf das spezifische Datenblatt des Herstellers zu beziehen.
Stromkreis-Konfiguration: Stellen Sie sicher, dass die Nennspannung des Varistors für die normale Betriebsspannung Ihrer Schaltung geeignet ist. Sie sollte signifikant über der normalen Betriebsspannung liegen, aber niedrig genug, um die gewünschte Überspannungserkennung zu ermöglichen.
Platzierung: Platzieren Sie den Varistor so nah wie möglich an der zu schützenden Komponente oder dem Eingang des geschützten Bereichs, um die Induktivität von Leitungen zu minimieren.
Sicherung: In vielen Anwendungen ist es ratsam, den Varistor in Reihe mit einer schnellen Sicherung zu schalten. Dies schützt den Varistor selbst im Falle eines permanenten Kurzschlusses oder wenn er durch eine sehr starke Überspannung überlastet wird, und verhindert so eine potenzielle Brandgefahr.
Datenblatt konsultieren: Für detaillierte Installationshinweise, spezifische Kennwerte und weiterführende Informationen empfehlen wir dringend die Konsultation des offiziellen TDK-Datenblatts für den B72220S0140K101. Dort finden Sie alle notwendigen Informationen für eine sichere und optimale Anwendung.
FAQ – Häufig gestellte Fragen zu TDK Varistor, B72220S0140K101, S20K14, 2000A, 18V/DC, 14V/AC
Was genau ist ein Varistor und wie funktioniert er?
Ein Varistor, auch Spannungsabhängiger Widerstand (MOV – Metal Oxide Varistor) genannt, ist ein elektronisches Bauteil, das seine elektrische Leitfähigkeit in Abhängigkeit von der angelegten Spannung ändert. Im Normalbetrieb, bei Spannungen unterhalb eines bestimmten Schwellenwerts, weist er einen sehr hohen Widerstand auf und lässt kaum Strom durch. Steigt die Spannung jedoch über diesen Schwellenwert hinaus an, sinkt sein Widerstand rapide ab. Dies ermöglicht es dem Varistor, die überschüssige Energie aufzunehmen und abzuleiten, wodurch die Spannung auf der geschützten Seite auf ein sicheres Niveau begrenzt wird.
Für welche Arten von Überspannungen ist dieser Varistor geeignet?
Der TDK Varistor B72220S0140K101 ist primär für den Schutz vor transienten Überspannungen ausgelegt. Dazu gehören kurzzeitige Spannungsspitzen, wie sie beispielsweise durch Blitzeinschläge in der Nähe von Stromleitungen, Schaltvorgänge in elektrischen Netzen (z.B. Ein- und Ausschalten von Motoren oder Transformatoren) oder die Entladung elektrostatischer Aufladung entstehen können.
Was bedeuten die Werte 18V/DC und 14V/AC?
Diese Werte geben die maximale Nennspannung an, bei der der Varistor im Normalbetrieb sicher eingesetzt werden kann, ohne signifikant zu leiten. 18V/DC bezieht sich auf den Betrieb in Gleichspannungsschaltungen, während 14V/AC für Wechselspannungsschaltungen gilt. Es ist wichtig, dass die normale Betriebsspannung Ihrer Schaltung unter diesen Werten liegt, um eine Beeinträchtigung der Funktion zu vermeiden.
Wie wähle ich die richtige Varistor-Spannung für meine Anwendung?
Die Auswahl der richtigen Varistor-Spannung ist entscheidend. Die Nennspannung des Varistors sollte stets über der maximal erwarteten normalen Betriebsspannung Ihrer Schaltung liegen. Gleichzeitig sollte sie aber niedrig genug sein, um auch bei kleineren Überspannungen zu reagieren. Als Faustregel gilt, dass die Varistor-Spannung etwa 10-20% über der normalen Betriebsspannung liegen sollte. Konsultieren Sie im Zweifelsfall immer das Datenblatt Ihrer geschützten Komponente und die Spezifikationen des Varistors.
Kann der Varistor dauerhaft beschädigt werden, wenn er zu oft ausgelöst wird?
Ja, Varistoren haben eine begrenzte Lebensdauer, die von der Anzahl und Stärke der Überspannungsereignisse abhängt, die sie absorbieren müssen. Jeder Auslösevorgang führt zu einer geringfügigen Degradation des Materials. Bei sehr starken oder häufigen Überspannungen kann der Varistor überlastet werden und im schlimmsten Fall kurzschließen oder sogar ausfallen. Daher ist die Kombination mit einer geeigneten Sicherung oft empfehlenswert.
Ist dieser Varistor für alle Arten von elektronischen Geräten geeignet?
Der TDK Varistor B72220S0140K101 ist mit seinen spezifischen Werten (18V DC / 14V AC, 2000A) besonders gut für Anwendungen im Niederspannungsbereich geeignet. Für Geräte mit höheren Betriebsspannungen oder sehr empfindliche analoge Schaltungen könnten andere Varistor-Typen oder zusätzliche Schutzschaltungen erforderlich sein. Prüfen Sie immer die Anforderungen Ihrer spezifischen Anwendung und die Datenblätter der betroffenen Komponenten.
Was passiert, wenn die Betriebsspannung des Varistors überschritten wird?
Wenn die an den Varistor angelegte Spannung den sogenannten „Klemmpunkt“ überschreitet, beginnt der Varistor sehr schnell leitend zu werden. Er leitet den größten Teil des Überspannungsstroms ab und verhindert so, dass diese Energie auf die nachgeschalteten, empfindlichen elektronischen Bauteile trifft. Die Spannung wird dadurch auf ein sicheres Niveau „geklemmt“.
