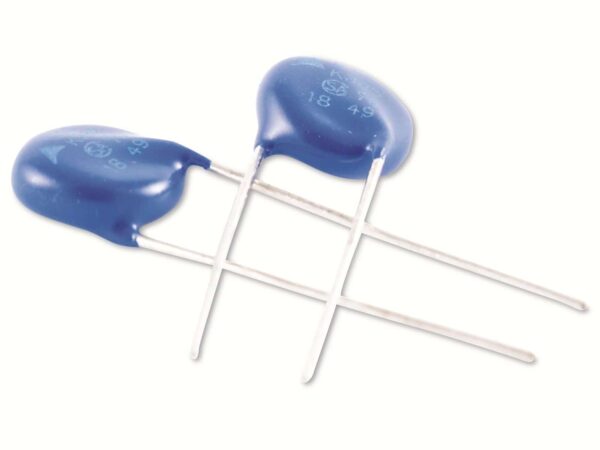

Entdecken Sie den ultimativen Schutz für Ihre wertvollen elektronischen Geräte mit dem TDK Varistor B72220S0421K101, auch bekannt als S20K420. Dieses Hochleistungsbauelement bietet zuverlässigen Überspannungsschutz und bewahrt Ihre Geräte vor gefährlichen Spannungsspitzen.
Der TDK Varistor S20K420: Ihr zuverlässiger Schutzschild gegen Überspannung
In unserer zunehmend von Elektronik geprägten Welt sind wir ständig von Geräten umgeben, die empfindlich auf Spannungsschwankungen reagieren. Ob Computer, Fernseher, Haushaltsgeräte oder industrielle Anlagen – Überspannungen können verheerende Schäden verursachen und teure Reparaturen oder gar den kompletten Geräteausfall zur Folge haben. Hier kommt der TDK Varistor S20K420 ins Spiel.
Dieser Varistor ist ein passives elektronisches Bauelement, das speziell dafür entwickelt wurde, Überspannungen abzuleiten und somit Ihre Geräte vor Schäden zu bewahren. Er funktioniert wie ein blitzschneller Schutzschild, der aktiv wird, sobald eine gefährliche Spannungsspitze auftritt.
Stellen Sie sich vor, Sie sitzen gemütlich vor Ihrem Computer und arbeiten an einem wichtigen Projekt, als plötzlich ein Gewitter aufzieht. Ein Blitzeinschlag in der Nähe kann eine heftige Überspannung im Stromnetz verursachen, die Ihre empfindlichen elektronischen Bauteile im Computer irreparabel beschädigen könnte. Mit dem TDK Varistor S20K420 müssen Sie sich keine Sorgen machen. Er leitet die Überspannung sicher ab und schützt Ihren Computer vor Schäden.
Der TDK Varistor S20K420 ist nicht nur ein Schutzschild, sondern auch eine Investition in die Langlebigkeit Ihrer Geräte. Indem er Überspannungen zuverlässig ableitet, trägt er dazu bei, die Lebensdauer Ihrer Elektronik zu verlängern und teure Reparaturen oder Neuanschaffungen zu vermeiden.
Die herausragenden Eigenschaften des TDK Varistors S20K420 im Überblick:
- Hohe Stoßstromfestigkeit: Der TDK Varistor S20K420 ist in der Lage, Stoßströme von bis zu 8000A sicher abzuleiten, was ihn ideal für Anwendungen macht, bei denen mit hohen Überspannungen zu rechnen ist.
- Schnelle Reaktionszeit: Im Falle einer Überspannung reagiert der Varistor blitzschnell und leitet die überschüssige Energie ab, bevor sie Schäden verursachen kann.
- Breiter Spannungsbereich: Der TDK Varistor S20K420 ist für einen DC-Spannungsbereich von bis zu 560V und einen AC-Spannungsbereich von bis zu 420V ausgelegt, was ihn für eine Vielzahl von Anwendungen geeignet macht.
- Kompakte Bauform: Trotz seiner hohen Leistungsfähigkeit zeichnet sich der TDK Varistor S20K420 durch eine kompakte Bauform aus, die eine einfache Integration in bestehende Schaltungen ermöglicht.
- Hohe Zuverlässigkeit: Der TDK Varistor S20K420 wird unter strengen Qualitätsstandards gefertigt und bietet eine hohe Zuverlässigkeit und Lebensdauer.
Technische Details, die überzeugen: Der TDK Varistor B72220S0421K101 im Detail
Um die Leistungsfähigkeit des TDK Varistors B72220S0421K101 vollständig zu verstehen, lohnt sich ein genauerer Blick auf seine technischen Spezifikationen.
Der Varistor, auch bekannt als spannungsabhängiger Widerstand (VDR), ändert seinen Widerstand in Abhängigkeit von der anliegenden Spannung. Im Normalbetrieb, bei Nennspannung, weist er einen sehr hohen Widerstand auf und lässt kaum Strom fließen. Steigt die Spannung jedoch über einen bestimmten Wert (die sogenannte Varistorspannung) an, sinkt der Widerstand des Varistors schlagartig und er leitet den überschüssigen Strom ab.
Der TDK Varistor B72220S0421K101 zeichnet sich durch eine Reihe von technischen Parametern aus, die ihn zu einer ausgezeichneten Wahl für den Überspannungsschutz machen:
- Hersteller: TDK
- Bezeichnung: B72220S0421K101 (auch bekannt als S20K420)
- Bauform: Scheibenvaristor (Disk Varistor)
- Varistorspannung (VDC): 560V (maximal zulässige Gleichspannung)
- Varistorspannung (VAC): 420V (maximal zulässige Wechselspannung)
- Maximaler Stoßstrom (Isurge): 8000A (maximaler Strom, den der Varistor ableiten kann, ohne Schaden zu nehmen)
- Energieaufnahme (WTM): Bitte dem Datenblatt entnehmen (gibt an, wie viel Energie der Varistor absorbieren kann)
- Betriebstemperaturbereich: Bitte dem Datenblatt entnehmen (gibt den zulässigen Temperaturbereich für den Betrieb an)
- Lagertemperaturbereich: Bitte dem Datenblatt entnehmen (gibt den zulässigen Temperaturbereich für die Lagerung an)
- Anschlussart: Drahtanschlüsse (Through-Hole)
- RoHS-konform: Ja (entspricht den Richtlinien zur Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten)
Die hohe Stoßstromfestigkeit von 8000A ist ein besonders wichtiges Merkmal des TDK Varistors B72220S0421K101. Sie gibt an, wie viel Strom der Varistor im Falle einer Überspannung ableiten kann, ohne selbst Schaden zu nehmen. Dieser Wert ist entscheidend für die Auswahl des richtigen Varistors für eine bestimmte Anwendung.
Die Varistorspannung von 560V DC bzw. 420V AC gibt an, bei welcher Spannung der Varistor zu leiten beginnt. Es ist wichtig, einen Varistor mit einer Varistorspannung zu wählen, die etwas höher ist als die maximale Betriebsspannung der zu schützenden Schaltung, um ein unnötiges Ansprechen des Varistors im Normalbetrieb zu vermeiden.
Zusätzlich zu den oben genannten Parametern sollten Sie bei der Auswahl eines Varistors auch die Energieaufnahme berücksichtigen. Dieser Wert gibt an, wie viel Energie der Varistor absorbieren kann, ohne Schaden zu nehmen. Die Energieaufnahme hängt von der Dauer und der Stärke der Überspannung ab.
Anwendungsbereiche: Wo der TDK Varistor S20K420 zum Einsatz kommt
Der TDK Varistor S20K420 ist ein vielseitiges Bauelement, das in einer Vielzahl von Anwendungen zum Schutz vor Überspannungen eingesetzt werden kann. Hier sind einige Beispiele:
- Schutz von Haushaltsgeräten: Der TDK Varistor S20K420 kann in Waschmaschinen, Kühlschränken, Fernsehern und anderen Haushaltsgeräten eingesetzt werden, um diese vor Schäden durch Überspannungen im Stromnetz zu schützen.
- Schutz von Computern und Peripheriegeräten: Computer, Monitore, Drucker und andere Peripheriegeräte sind empfindlich auf Spannungsschwankungen. Der TDK Varistor S20K420 kann in diesen Geräten eingesetzt werden, um sie vor Schäden durch Überspannungen zu bewahren.
- Schutz von industriellen Anlagen: In industriellen Anlagen können Überspannungen durch Schaltvorgänge, Blitzeinschläge oder andere Ereignisse auftreten. Der TDK Varistor S20K420 kann in Steuerungen, Netzteilen und anderen Geräten eingesetzt werden, um diese vor Schäden zu schützen.
- Schutz von LED-Beleuchtung: LED-Leuchten sind empfindlich auf Überspannungen. Der TDK Varistor S20K420 kann in LED-Treibern eingesetzt werden, um die LEDs vor Schäden zu schützen und die Lebensdauer der Beleuchtung zu verlängern.
- Schutz von Telekommunikationsgeräten: Telekommunikationsgeräte wie Router, Modems und Telefone sind anfällig für Überspannungen, die durch Blitzeinschläge in der Nähe von Telefonleitungen verursacht werden können. Der TDK Varistor S20K420 kann in diesen Geräten eingesetzt werden, um sie vor Schäden zu schützen.
- Überspannungsschutz in Netzteilen: Netzteile sind oft die erste Verteidigungslinie gegen Überspannungen. Der TDK Varistor S20K420 kann in Netzteilen eingesetzt werden, um die nachgeschalteten Geräte vor Schäden zu schützen.
Diese Liste ist nicht erschöpfend, sondern soll Ihnen einen Eindruck von der Vielseitigkeit des TDK Varistors S20K420 vermitteln. Generell kann der Varistor überall dort eingesetzt werden, wo empfindliche elektronische Geräte vor Überspannungen geschützt werden müssen.
Vorteile des TDK Varistors B72220S0421K101: Warum Sie sich für diesen Varistor entscheiden sollten
Es gibt viele Gründe, warum der TDK Varistor B72220S0421K101 die ideale Wahl für Ihren Überspannungsschutzbedarf ist:
- Zuverlässiger Schutz: Der TDK Varistor B72220S0421K101 bietet zuverlässigen Schutz vor Überspannungen und bewahrt Ihre wertvollen elektronischen Geräte vor Schäden.
- Hohe Leistungsfähigkeit: Mit einer Stoßstromfestigkeit von 8000A und einem breiten Spannungsbereich ist der TDK Varistor B72220S0421K101 für eine Vielzahl von Anwendungen geeignet.
- Lange Lebensdauer: Der TDK Varistor B72220S0421K101 wird unter strengen Qualitätsstandards gefertigt und bietet eine hohe Zuverlässigkeit und Lebensdauer.
- Einfache Integration: Die kompakte Bauform und die Drahtanschlüsse ermöglichen eine einfache Integration des Varistors in bestehende Schaltungen.
- Kosteneffizient: Der TDK Varistor B72220S0421K101 ist eine kostengünstige Möglichkeit, Ihre elektronischen Geräte vor teuren Schäden durch Überspannungen zu schützen.
- Markenqualität: TDK ist ein renommierter Hersteller von elektronischen Bauelementen, der für seine hohe Qualität und Zuverlässigkeit bekannt ist.
Indem Sie sich für den TDK Varistor B72220S0421K101 entscheiden, investieren Sie in den Schutz Ihrer wertvollen elektronischen Geräte und in die Langlebigkeit Ihrer Investitionen. Sie können beruhigt sein, dass Ihre Geräte auch bei unerwarteten Spannungsschwankungen sicher sind.
Einbau und Verwendung: So integrieren Sie den TDK Varistor S20K420 optimal
Der Einbau und die Verwendung des TDK Varistors S20K420 sind relativ einfach, sollten aber dennoch sorgfältig durchgeführt werden, um eine optimale Schutzwirkung zu gewährleisten.
Allgemeine Hinweise:
- Lesen Sie vor dem Einbau des Varistors das Datenblatt des Herstellers sorgfältig durch.
- Achten Sie darauf, dass die maximale Betriebsspannung der zu schützenden Schaltung nicht über der Varistorspannung des Varistors liegt.
- Verwenden Sie für den Einbau des Varistors geeignete Werkzeuge und Materialien.
- Achten Sie darauf, dass der Varistor nicht mechanisch beschädigt wird.
- Löten Sie den Varistor nicht direkt an empfindliche Bauteile, um diese nicht durch Hitze zu beschädigen.
Einbauanleitung:
- Schalten Sie die Stromversorgung der Schaltung aus, bevor Sie mit dem Einbau des Varistors beginnen.
- Identifizieren Sie den Punkt in der Schaltung, an dem der Varistor eingebaut werden soll. Dies ist in der Regel direkt am Eingang der Schaltung, um alle nachgeschalteten Komponenten zu schützen.
- Biegen Sie die Drahtanschlüsse des Varistors so, dass sie in die entsprechenden Löcher auf der Leiterplatte passen.
- Führen Sie die Drahtanschlüsse des Varistors durch die Löcher auf der Leiterplatte.
- Verlöten Sie die Drahtanschlüsse des Varistors mit der Leiterplatte. Achten Sie darauf, dass die Lötstellen sauber und stabil sind.
- Überprüfen Sie nach dem Löten, ob der Varistor korrekt eingebaut ist und ob keine Kurzschlüsse vorhanden sind.
- Schalten Sie die Stromversorgung der Schaltung wieder ein.
Wichtige Hinweise zur Dimensionierung:
Die Auswahl des richtigen Varistors hängt von verschiedenen Faktoren ab, wie z.B. der maximalen Betriebsspannung der Schaltung, der Höhe der zu erwartenden Überspannungen und der Energie, die der Varistor ableiten muss. Es ist ratsam, sich bei der Dimensionierung des Varistors von einem Experten beraten zu lassen.
Sicherheitshinweise:
Obwohl Varistoren relativ sichere Bauelemente sind, sollten Sie bei der Handhabung einige Sicherheitshinweise beachten:
- Tragen Sie beim Löten eine Schutzbrille, um Ihre Augen vor Spritzern von Lötzinn zu schützen.
- Verwenden Sie beim Löten eine geeignete Absaugvorrichtung, um das Einatmen von Lötdämpfen zu vermeiden.
- Entsorgen Sie defekte Varistoren fachgerecht.
FAQ – Häufig gestellte Fragen zum TDK Varistor B72220S0421K101
Was ist ein Varistor und wie funktioniert er?
Ein Varistor, auch spannungsabhängiger Widerstand (VDR) genannt, ist ein elektronisches Bauelement, dessen Widerstand sich mit der anliegenden Spannung ändert. Bei normaler Spannung hat er einen hohen Widerstand und lässt kaum Strom fließen. Steigt die Spannung jedoch über einen bestimmten Wert (Varistorspannung) an, sinkt der Widerstand des Varistors schlagartig und er leitet den überschüssigen Strom ab. Dadurch schützt er die nachgeschalteten Geräte vor Überspannungsschäden.
Wofür wird der TDK Varistor B72220S0421K101 eingesetzt?
Der TDK Varistor B72220S0421K101 (S20K420) wird zum Schutz elektronischer Geräte vor Überspannungen eingesetzt. Er findet Anwendung in Haushaltsgeräten, Computern, industriellen Anlagen, LED-Beleuchtung, Telekommunikationsgeräten und Netzteilen.
Welche Spannung kann der TDK Varistor B72220S0421K101 maximal ableiten?
Der TDK Varistor B72220S0421K101 ist für eine maximale Gleichspannung (DC) von 560V und eine maximale Wechselspannung (AC) von 420V ausgelegt.
Wie hoch ist die Stoßstromfestigkeit des TDK Varistors B72220S0421K101?
Die Stoßstromfestigkeit des TDK Varistors B72220S0421K101 beträgt 8000A. Dies bedeutet, dass er Stoßströme von bis zu 8000 Ampere ableiten kann, ohne Schaden zu nehmen.
Wie wähle ich den richtigen Varistor für meine Anwendung aus?
Die Auswahl des richtigen Varistors hängt von verschiedenen Faktoren ab, wie z.B. der maximalen Betriebsspannung der Schaltung, der Höhe der zu erwartenden Überspannungen, der Energie, die der Varistor ableiten muss, und den Umgebungsbedingungen. Es ist ratsam, sich bei der Dimensionierung des Varistors von einem Experten beraten zu lassen oder die Herstellerangaben im Datenblatt genau zu prüfen.
Kann ich den TDK Varistor B72220S0421K101 auch in Gleichstromkreisen verwenden?
Ja, der TDK Varistor B72220S0421K101 kann sowohl in Gleichstrom- (DC) als auch in Wechselstromkreisen (AC) verwendet werden. Beachten Sie dabei die maximal zulässigen Spannungen (560V DC bzw. 420V AC).
Was passiert, wenn der Varistor durch eine Überspannung beschädigt wird?
Wenn der Varistor durch eine zu hohe Überspannung beschädigt wird, kann er seine Schutzfunktion verlieren und im schlimmsten Fall einen Kurzschluss verursachen. In diesem Fall sollte der Varistor ausgetauscht werden.
Wie kann ich feststellen, ob der Varistor defekt ist?
Ein defekter Varistor kann verschiedene Symptome aufweisen, z.B. einen Kurzschluss, einen niedrigen Widerstand im Normalbetrieb oder eine fehlende Schutzwirkung bei Überspannungen. Mit einem Multimeter kann der Widerstand des Varistors gemessen werden. Ein stark abweichender Wert deutet auf einen Defekt hin. Ein sicherer Test ist die Prüfung der Schutzfunktion unter kontrollierten Bedingungen, was jedoch spezielle Ausrüstung erfordert.
Ist der TDK Varistor B72220S0421K101 RoHS-konform?
Ja, der TDK Varistor B72220S0421K101 ist RoHS-konform und entspricht somit den Richtlinien zur Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Wo finde ich das Datenblatt des TDK Varistors B72220S0421K101?
Das Datenblatt des TDK Varistors B72220S0421K101 finden Sie auf der Website des Herstellers TDK oder auf anderen Elektronik-Websites, die technische Informationen zu Bauelementen anbieten. Suchen Sie einfach nach „TDK B72220S0421K101 datasheet“ in einer Suchmaschine.
