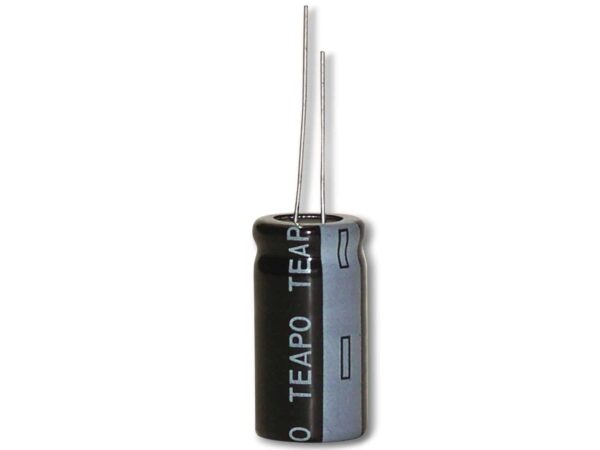

TEAPO Alu-Elko KSH225M450S1G5H12K: Zuverlässige Energiespeicherung für anspruchsvolle Projekte
Sie suchen nach einem leistungsstarken und langlebigen Elektrolytkondensator für Ihre elektronischen Schaltungen? Der TEAPO Alu-Elko KSH225M450S1G5H12K mit einer Kapazität von 2,2µF und einer Spannungsfestigkeit von 450V ist die ideale Wahl für Entwickler und Bastler, die Wert auf Präzision, Stabilität und eine hohe Betriebstemperatur legen. Seine radialen Anschlüsse und kompakten Abmessungen machen ihn vielseitig einsetzbar, insbesondere dort, wo zuverlässige Energiespeicherung und Spannungsglättung gefordert sind.
Herausragende Eigenschaften und Vorteile für Ihre Elektronik
Der TEAPO Alu-Elko KSH225M450S1G5H12K wurde entwickelt, um den anspruchsvollen Anforderungen moderner elektronischer Anwendungen gerecht zu werden. Seine Konstruktion und Materialauswahl sorgen für eine außergewöhnliche Performance und Langlebigkeit.
- Hohe Kapazität bei kompakter Bauform: Mit 2,2µF bietet dieser Elko eine signifikante Energiespeicherfähigkeit, die für viele Netzteilfilterungen, Kopplungsschaltungen und Zeitgeberschaltungen essenziell ist. Die geringen Abmessungen von 10x12mm ermöglichen dabei eine platzsparende Integration, selbst in beengten Gehäusen.
- Großzügige Spannungsfestigkeit: Die 450V Nennspannung ermöglicht den Einsatz in Systemen mit höheren Betriebsspannungen, was die Flexibilität in der Anwendung erheblich erweitert. Dies ist besonders vorteilhaft in Netzteil- und Wandleranwendungen, wo Schwankungen der Eingangsspannung auftreten können.
- Erweiterter Temperaturbereich für Zuverlässigkeit: Die Fähigkeit, bei Temperaturen bis zu 105°C zuverlässig zu arbeiten, macht diesen Elko zur perfekten Lösung für anspruchsvolle Umgebungen, in denen eine normale Kühlung nicht immer gewährleistet ist. Dies erhöht die Lebensdauer und Zuverlässigkeit Ihrer Schaltung signifikant.
- Präziser Rastermaß für einfache Bestückung: Das standardisierte Rastermaß von 5mm erleichtert die Montage auf Leiterplatten erheblich. Dies ist ein wichtiger Faktor für die effiziente Fertigung und für den manuellen Aufbau von Prototypen, da es Standard-Lochrastern und Bestückungsautomaten entspricht.
- Markenqualität von TEAPO: Als renommierter Hersteller von Elektrolytkondensatoren steht TEAPO für Qualität und Verlässlichkeit. Sie können sich darauf verlassen, dass dieser Elko konsistente elektrische Eigenschaften über seine gesamte Lebensdauer hinweg bietet.
Technische Spezifikationen im Detail
Die präzisen technischen Merkmale des TEAPO Alu-Elko KSH225M450S1G5H12K sind entscheidend für seine Leistungsfähigkeit und Vielseitigkeit. Hier erhalten Sie einen detaillierten Einblick in die Spezifikationen, die diesen Kondensator auszeichnen.
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | TEAPO |
| Serie | KSH |
| Typ | Aluminium-Elektrolytkondensator (Alu-Elko) |
| Modellnummer | KSH225M450S1G5H12K |
| Kapazität | 2,2µF (Mikrofarad) |
| Toleranz der Kapazität | M: ±20% (Eine gängige Toleranz für Elkos dieser Klasse, die für die meisten Anwendungszwecke ausreichend ist.) |
| Nennspannung | 450V (Volt) |
| Anschlusstyp | Radial (mit zwei axialen Beinchen für Durchsteckmontage) |
| Rastermaß (Pitch) | 5mm (RM 5) |
| Maximale Betriebstemperatur | 105°C (Grad Celsius) |
| Abmessungen (Ø x L) | 10mm x 12mm (Durchmesser x Länge des Zylinders) |
| Elektrische Lebensdauer | Die genaue Lebensdauer hängt stark von den Betriebsbedingungen (Temperatur, Spannung, Strombelastung) ab, ist aber typischerweise für diese Klasse von Kondensatoren für viele tausend Stunden bei Nennbedingungen ausgelegt. |
| ESR (Equivalent Series Resistance) | Der ESR-Wert ist ein kritisches Merkmal für die Effizienz von Kondensatoren in Schaltnetzteilen und Filtern. Spezifische Werte sind hier nicht aufgeführt, aber Elkos der KSH-Serie sind generell für ihren niedrigen ESR-Wert im Verhältnis zu ihrer Kapazität und Spannung bekannt, was zu geringeren Verlusten und besserer Filterwirkung führt. |
| Ripple Current Rating | Das zulässige Welligkeitsstrombelastbarkeit ist für die Leistung in Schaltnetzteilen und DC/DC-Wandlern entscheidend. Auch hier sind keine exakten Werte spezifiziert, aber Kondensatoren dieser Art sind für den Einsatz in Anwendungen mit moderater Welligkeitsstrombelastung konzipiert, um Überhitzung zu vermeiden und die Lebensdauer zu maximieren. |
Optimale Einsatzgebiete für den TEAPO Alu-Elko
Die Kombination aus hoher Spannungsfestigkeit, erweiterter Temperaturbeständigkeit und solider Kapazität macht den TEAPO Alu-Elko KSH225M450S1G5H12K zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen in der Elektronikentwicklung und im Reparaturwesen.
- Netzteiltechnik: Hervorragend geeignet als Glättungskondensator in Primär- und Sekundärseiten von Schaltnetzteilen, linearen Netzteilen und AC/DC-Wandlern. Die hohe Spannungsfestigkeit kompensiert Spannungsspitzen und sorgt für eine stabile Ausgangsspannung.
- Audio- und Videotechnik: Als Koppelkondensator oder Puffer in Verstärkerschaltungen, Signalprozessoren und Videogeräten zur Unterdrückung von Gleichstromanteilen und zur Verbesserung der Signalintegrität.
- Industrielle Steuerungen und Automatisierung: Der erweiterte Temperaturbereich und die Robustheit prädestinieren ihn für den Einsatz in rauen industriellen Umgebungen, wo Zuverlässigkeit unter wechselnden Bedingungen unerlässlich ist.
- Beleuchtungstechnik: Ideal für den Einsatz in LED-Treibern und anderen Konstantstromquellen, wo eine präzise Spannungsglättung für eine gleichmäßige und flackerfreie Beleuchtung sorgt.
- Hobbyelektronik und Prototyping: Ein verlässlicher Baustein für Maker, Studenten und Elektronikenthusiasten, die anspruchsvolle Projekte realisieren und dabei auf hochwertige Komponenten setzen möchten.
- Filteranwendungen: Zur Entkopplung von Störsignalen und zur Realisierung von Tiefpass- oder Hochpassfiltern in Signalverarbeitungsketten.
Wichtige Überlegungen für den Einsatz
Um die optimale Leistung und Lebensdauer des TEAPO Alu-Elko KSH225M450S1G5H12K zu gewährleisten, sollten Sie einige grundlegende Aspekte beachten. Diese Empfehlungen helfen Ihnen, potenzielle Probleme zu vermeiden und die Integrität Ihrer Schaltungen zu sichern.
Polarität beachten
Wie bei allen Elektrolytkondensatoren ist auch bei diesem Modell die Polarität von entscheidender Bedeutung. Die Anschlüsse sind eindeutig markiert. Der längere Anschluss ist in der Regel der Pluspol (+), während der kürzere Anschluss der Minuspol (-) ist. Eine Verpolung führt zu einer schnellen Zerstörung des Kondensators, im schlimmsten Fall sogar zu einer Explosion.
Maximale Spannungsfestigkeit nicht überschreiten
Obwohl der Kondensator für bis zu 450V ausgelegt ist, sollten Sie stets einen Sicherheitsspielraum einplanen. Insbesondere bei Anwendungen, die Spannungsspitzen aufweisen können (z.B. nach Schaltern oder Transformatoren), empfiehlt es sich, die Nennspannung nicht bis zum Limit auszureizen, um die Lebensdauer zu maximieren und Ausfälle zu vermeiden.
Temperatur als Lebensdauerfaktor
Auch wenn der Kondensator für 105°C spezifiziert ist, verkürzt jede Erhöhung der Betriebstemperatur über Raumtemperatur hinaus die Lebensdauer eines Elektrolytkondensators signifikant. Achten Sie auf eine ausreichende Belüftung Ihrer Schaltung und vermeiden Sie, dass der Kondensator durch nahegelegene hitzeerzeugende Komponenten übermäßig erwärmt wird.
Welligkeitsstrombelastung
Ein zu hoher Welligkeitsstrom kann zu einer internen Erwärmung des Kondensators führen, was die Lebensdauer drastisch reduziert. Prüfen Sie die Spezifikationen Ihrer Schaltung auf die zu erwartenden Ströme und vergleichen Sie diese mit den typischen Werten für Kondensatoren dieser Klasse. Gegebenenfalls ist die Parallelschaltung mehrerer Kondensatoren oder die Wahl eines Kondensators mit höherer Welligkeitsstrombelastbarkeit notwendig.
FAQ – Häufig gestellte Fragen zu TEAPO Alu-Elko, KSH225M450S1G5H12K, 2,2uF, 450V, RM 5, radial, 105°C, 10x12mm
Kann ich diesen Kondensator in einem Netzteil verwenden, das mit 230V Wechselspannung arbeitet?
Ja, dieser Kondensator ist für den Einsatz in Netzteilen konzipiert. Die 450V Nennspannung beziehen sich auf die Gleichspannung (DC) nach der Gleichrichtung und Filterung. Bei Wechselspannung (AC) muss die maximale Spitzenwechselspannung des Netzteils deutlich unter der Nennspannung des Kondensators liegen. In der Regel wird der Kondensator nach der Gleichrichtung des Netzstroms eingesetzt, wo dann die Gleichspannung anliegt.
Was bedeutet das „M“ bei der Kapazitätstoleranz?
Das „M“ in der Spezifikation „KSH225M450S1G5H12K“ steht für eine Kapazitätstoleranz von ±20%. Das bedeutet, dass der tatsächliche Wert der Kapazität um bis zu 20% höher oder niedriger als der angegebene Nennwert von 2,2µF sein kann. Für die meisten Anwendungen ist diese Toleranz ausreichend.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Elektrolytkondensatoren sind generell nicht die erste Wahl für sehr hohe Frequenzen (im MHz-Bereich und darüber) aufgrund ihres vergleichsweise hohen Äquivalenten Serienwiderstands (ESR) und ihrer Induktivität. Für solche Anwendungen wären Keramik- oder Folienkondensatoren besser geeignet. Der TEAPO Alu-Elko KSH225M450S1G5H12K eignet sich jedoch hervorragend für Filterungen im Netzteilbereich und für Audiofrequenzen, wo seine Eigenschaften vorteilhaft sind.
Wie lange ist die typische Lebensdauer dieses Kondensators?
Die Lebensdauer eines Elektrolytkondensators wird stark von den Betriebsbedingungen wie Temperatur, angelegter Spannung und Strombelastung beeinflusst. Bei Nennbedingungen (z.B. 105°C und maximale Spannung) kann die Lebensdauer von Elkos dieser Klasse mehrere tausend Stunden betragen. Bei geringerer Belastung und niedrigerer Temperatur verlängert sich die Lebensdauer erheblich. Es ist ratsam, die maximalen Betriebsparameter nicht auszureizen, um eine lange Lebensdauer zu gewährleisten.
Kann ich einen Kondensator mit einer niedrigeren Spannungsfestigkeit als Ersatz verwenden?
Es wird dringend davon abgeraten, einen Kondensator mit einer niedrigeren Spannungsfestigkeit als Ersatz zu verwenden. Die angegebene Nennspannung von 450V ist ein kritischer Sicherheitsparameter. Ein Kondensator mit geringerer Spannungsfestigkeit könnte bei Erreichen der Nennspannung (oder darunter) beschädigt werden oder ausfallen, was zu einer Fehlfunktion der Schaltung oder zu gefährlichen Situationen führen kann.
Welchen Unterschied gibt es zwischen einem Alu-Elko und einem Tantalkondensator?
Alu-Elkos wie dieser hier bieten eine hohe Kapazität pro Volumen und sind kostengünstiger, insbesondere bei höheren Kapazitäten und Spannungen. Sie haben jedoch oft einen höheren ESR-Wert und eine geringere Lebensdauer als Tantalkondensatoren. Tantalkondensatoren zeichnen sich durch höhere Stabilität, geringeren ESR und eine längere Lebensdauer aus, sind aber teurer und empfindlicher gegenüber Spannungsspitzen.
Wie lagere ich diesen Kondensator am besten, wenn er nicht sofort verbaut wird?
Für eine langfristige Lagerung von Aluminium-Elektrolytkondensatoren empfiehlt es sich, diese an einem kühlen, trockenen Ort bei Raumtemperatur zu lagern. Vermeiden Sie direkte Sonneneinstrahlung oder extreme Temperaturschwankungen. Idealerweise sollten die Kondensatoren in ihrer Originalverpackung aufbewahrt werden, um sie vor Staub und Feuchtigkeit zu schützen. Wenn die Kondensatoren längere Zeit (mehrere Jahre) gelagert wurden, kann es sinnvoll sein, sie vor dem Einbau einmalig mit Gleichspannung zu „konditionieren“, um ihre Performance wiederherzustellen. Dies geschieht typischerweise, indem man die Nennspannung langsam über einen Widerstand anlegt.
