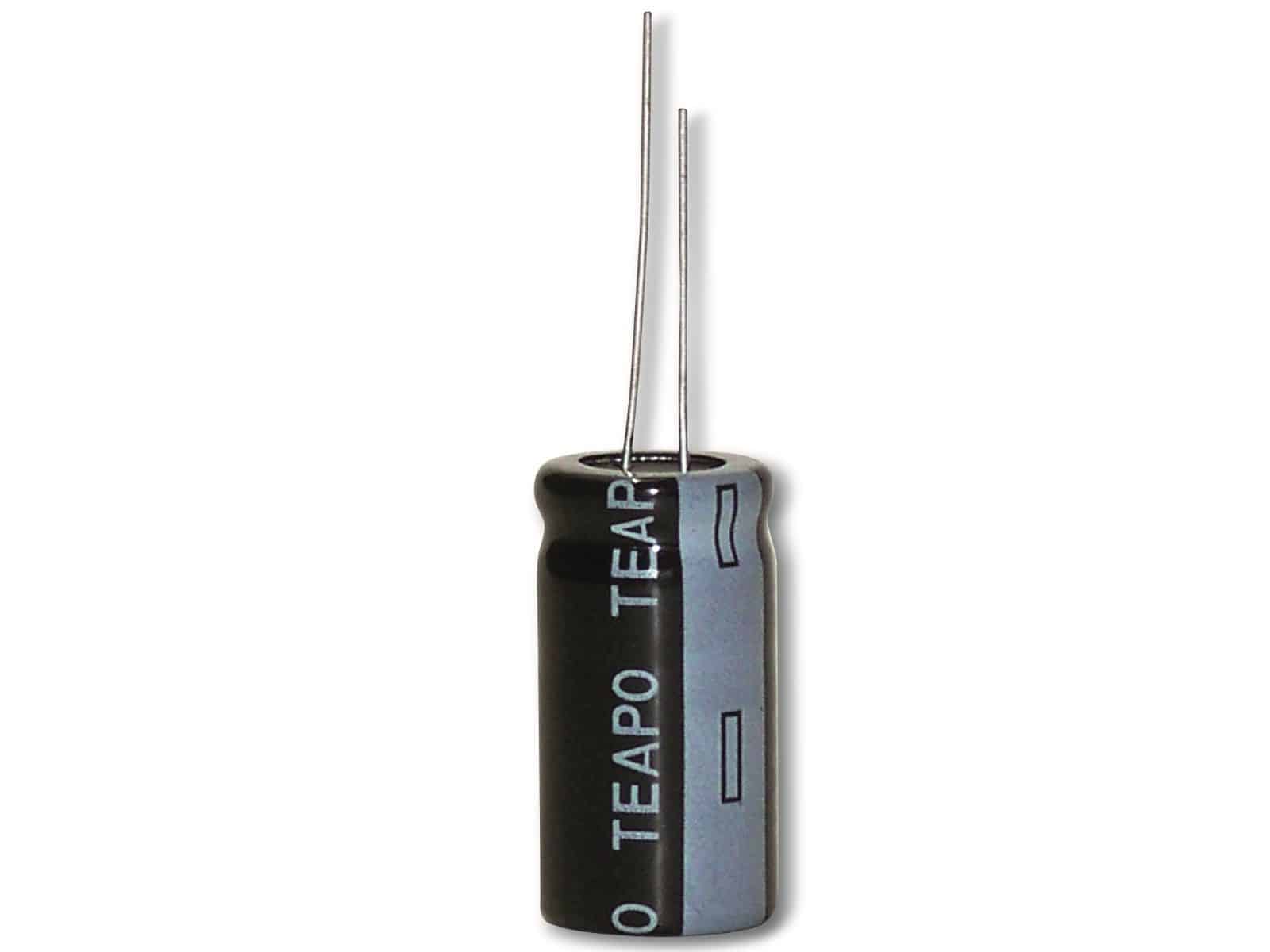

TEAPO Alu-Elko, KSH226M016S1A5C11K, 22µF, 16V, RM 2, radial, 105°C, 5x11mm – Zuverlässige Kapazität für Ihre Elektronikprojekte
Sie suchen nach einem robusten und zuverlässigen Elektrolytkondensator für Ihre elektronischen Schaltungen? Der TEAPO Alu-Elko der Serie KSH226M016S1A5C11K mit einer Kapazität von 22µF und einer Spannungsfestigkeit von 16V ist die ideale Wahl für Entwickler, Hobbyisten und Profis, die Wert auf Langlebigkeit und präzise Leistung legen. Seine radialen Anschlüsse mit einem Rastermaß von 2mm und die hohe Temperaturbeständigkeit von bis zu 105°C machen ihn zu einer vielseitigen Komponente für eine breite Palette von Anwendungen.
Anwendungsgebiete und Vorteile des TEAPO Alu-Elkos
Der TEAPO Alu-Elko KSH226M016S1A5C11K ist eine ausgezeichnete Wahl für diverse elektronische Schaltungen, bei denen Stabilität und eine zuverlässige Energiespeicherung gefragt sind. Er eignet sich hervorragend für:
- Netzteile und Spannungsregler: Glättung von Ausgangsspannungen und Verbesserung der Ripple-Reduktion für stabile Stromversorgungen.
- Audio-Schaltungen: Kopplung und Entkopplung von Audiosignalen, zur Verbesserung der Klangqualität und Reduzierung von Störungen.
- Schaltnetzteile: Einsatz als Ausgangskondensator zur Filterung von Schaltfrequenzen und zur Erzeugung einer glatten Gleichspannung.
- Allgemeine Filteranwendungen: Effiziente Unterdrückung von Störsignalen und Rauschen in analogen und digitalen Schaltungen.
- Industrielle Steuerungen: Hohe Zuverlässigkeit und Langlebigkeit unter anspruchsvollen Umgebungsbedingungen.
Die Vorteile, die Ihnen dieser TEAPO Alu-Elko bietet, sind vielfältig:
- Hohe Temperaturbeständigkeit: Mit einer maximalen Betriebstemperatur von 105°C ist dieser Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung beständig und gewährleistet eine lange Lebensdauer.
- Kompakte Bauform: Mit Abmessungen von nur 5x11mm bei einem Rastermaß von 2mm lässt er sich auch auf engstem Raum in Schaltungen integrieren, was ihn ideal für platzkritische Designs macht.
- Zuverlässige Leistung: TEAPO steht für Qualität und Zuverlässigkeit. Dieser Elko liefert eine konstante Kapazität und geringe ESR-Werte (Equivalent Series Resistance) über seine Lebensdauer hinweg.
- Gutes Preis-Leistungs-Verhältnis: Sie erhalten eine erstklassige Komponente zu einem wettbewerbsfähigen Preis, was Ihre Projektkosten optimiert, ohne Kompromisse bei der Qualität einzugehen.
- Vielseitigkeit: Die Kombination aus Kapazität, Spannungsfestigkeit und Temperaturbeständigkeit ermöglicht den Einsatz in einer breiten Palette von elektronischen Geräten und Systemen.
Technische Spezifikationen und Materialität
Der TEAPO Alu-Elko KSH226M016S1A5C11K ist ein sorgfältig gefertigter Elektrolytkondensator, der auf bewährter Technologie basiert. Die Konstruktion eines Aluminium-Elektrolytkondensators beinhaltet eine Anode aus hochreinem Aluminium, die mit einer dünnen Oxidschicht (Dielektrikum) versehen ist. Die Kathode besteht aus einem leitfähigen Elektrolyt, der über eine separate Aluminiumfolie kontaktiert wird. Diese Konstruktion ermöglicht eine hohe Kapazität auf kleinem Raum.
| Eigenschaft | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Hersteller | TEAPO | Ein etablierter und vertrauenswürdiger Hersteller von passiven elektronischen Bauteilen, bekannt für seine Zuverlässigkeit und Qualität. |
| Serie | KSH226M | Steht für eine Serie von hochqualitativen Aluminium-Elektrolytkondensatoren mit erweiterten Temperaturbereichen und langer Lebensdauer. |
| Kapazität | 22µF (Mikrofarad) | Bietet eine signifikante Energiespeicherkapazität, ideal für Filter- und Glättungsanwendungen, bei denen eine größere Menge an Ladung kurzzeitig gespeichert werden muss. |
| Nennspannung | 16V (Volt) | Geeignet für Schaltungen, die mit bis zu 16 Volt Gleichspannung betrieben werden. Dies deckt einen breiten Anwendungsbereich ab, von Low-Power-Geräten bis hin zu anspruchsvolleren Schaltungen. |
| Anschlusstyp | Radial | Die seitlich aus dem Gehäuse herausführenden Anschlussdrähte ermöglichen eine einfache Bestückung auf Leiterplatten, sowohl durch manuelle als auch durch automatische Verfahren. |
| Rastermaß (RM) | 2mm | Das kompakte Rastermaß von 2mm zwischen den Anschlusspins erlaubt eine dichte Bestückung auf der Platine und ist kompatibel mit vielen Standard-Leiterplattendesigns. |
| Maximale Betriebstemperatur | 105°C | Dieser Kondensator ist für den Betrieb in anspruchsvollen Umgebungen konzipiert, in denen Temperaturen bis zu 105°C auftreten können, ohne dass die Leistung oder Lebensdauer beeinträchtigt wird. |
| Gehäuseabmessungen | 5x11mm | Die schlanke und kompakte Gehäusegröße minimiert den Platzbedarf auf der Leiterplatte, was besonders in flachen oder kleinen elektronischen Geräten von Vorteil ist. |
| Material des Dielektrikums | Aluminiumoxid | Die gebildete Oxidschicht auf der Anode dient als isolierendes Dielektrikum und ermöglicht die hohe Kapazität durch eine sehr dünne Schicht. |
| Elektrolyt | Flüssiger oder polymerer Elektrolyt (typisch für diese Serie) | Der Elektrolyt ist entscheidend für die Leitfähigkeit der Kathode und beeinflusst maßgeblich die ESR und Lebensdauer des Kondensators. TEAPO verwendet hier bewährte Materialien für hohe Performance. |
Optimierung Ihrer Schaltungen mit präziser Kapazität
Die Wahl des richtigen Kondensators ist entscheidend für die Performance und Zuverlässigkeit Ihrer elektronischen Schaltungen. Der TEAPO Alu-Elko KSH226M016S1A5C11K mit seinen 22µF Kapazität und 16V Spannungsfestigkeit wurde entwickelt, um genau diese Anforderungen zu erfüllen. Die präzise Kapazität sorgt für eine effektive Glättung von Wechselspannungsanteilen in Netzteilen, was zu einer sauberen und stabilen Gleichspannung führt, die für empfindliche Mikrocontroller und Sensoren unerlässlich ist. In Audioschaltungen spielt die Kapazität eine wichtige Rolle bei der Frequenzweiche und der Kopplung von Signalstufen, wo sie unerwünschte Gleichspannungsanteile blockiert und den Signalfluss optimiert.
Das Design der KSH-Serie von TEAPO ist auf Langlebigkeit ausgelegt. Die erhöhte Temperaturbeständigkeit von 105°C ist ein wichtiger Faktor, wenn Ihre Geräte in Umgebungen mit hoher Umgebungstemperatur oder in der Nähe von wärmeerzeugenden Komponenten betrieben werden. Dies verhindert vorzeitiges Austrocknen des Elektrolyten oder Degradation des Dielektrikums, was die Lebensdauer des Kondensators und somit die gesamte Lebensdauer Ihres Produkts erheblich verlängert. Die geringen Leckströme und die stabile Kapazität über einen weiten Temperaturbereich sind weitere Merkmale, die Sie von diesem Bauteil erwarten können.
Bei der Auswahl von Komponenten für Ihre Designs ist es wichtig, die spezifischen Anforderungen Ihrer Anwendung genau zu betrachten. Für Anwendungen, die eine präzise Filterung erfordern, wie z.B. in der Messtechnik oder in hochauflösenden Audio-Systemen, sind Kondensatoren mit niedriger ESR (Equivalent Series Resistance) und geringem dielektrischem Verlust (tan δ) von Vorteil. Die TEAPO KSH-Serie bietet hier in der Regel gute Werte, die eine effiziente Energieübertragung und minimale Eigenerwärmung im Kondensator gewährleisten. Dies ist besonders wichtig in leistungshungrigen Schaltungen oder bei hohen Frequenzen, wo eine schlechte ESR zu erheblichen Leistungsverlusten und Überhitzung führen kann.
Zuverlässigkeit und Langlebigkeit im Detail
Die Materialauswahl und die Fertigungsprozesse bei TEAPO sind darauf ausgelegt, eine hohe Zuverlässigkeit zu gewährleisten. Das Aluminium, das für die Anode und Kathode verwendet wird, ist von hoher Reinheit, um eine gleichmäßige und stabile Oxidschicht zu ermöglichen. Die Qualität des Elektrolyten ist entscheidend für die elektrische Leistung und die Lebensdauer des Kondensators. TEAPO setzt bei der KSH-Serie auf erprobte Elektrolytsysteme, die auch unter Belastung und bei erhöhten Temperaturen stabil bleiben. Die Kapselung des Kondensators schützt die internen Komponenten vor Umwelteinflüssen wie Feuchtigkeit und Verunreinigungen, was ebenfalls zur Langlebigkeit beiträgt.
Die Kennzeichnung des Kondensators, wie z.B. die Serienbezeichnung KSH226M016S1A5C11K, enthält wichtige Informationen über seine Eigenschaften. Die „M“ in der Bezeichnung deutet oft auf eine spezielle Serie mit verbesserten Eigenschaften hin, wie z.B. die erweiterte Temperaturbeständigkeit. Die Zahlenkombinationen geben Aufschluss über Kapazität, Spannung und Toleranz. Das Verständnis dieser Kennzeichnungen hilft Ihnen, die genauen Spezifikationen des Bauteils zu erfassen und sicherzustellen, dass es für Ihre Anwendung geeignet ist.
FAQ – Häufig gestellte Fragen zu TEAPO Alu-Elko, KSH226M016S1A5C11K, 22uF, 16V, RM 2, radial, 105°C, 5x11mm
Was bedeutet die Angabe 105°C bei diesem Elektrolytkondensator?
Die Angabe von 105°C bezieht sich auf die maximale Betriebstemperatur des Kondensators. Das bedeutet, dass der Kondensator für den zuverlässigen Betrieb in Umgebungen ausgelegt ist, in denen die Umgebungstemperatur bis zu 105 Grad Celsius erreichen kann. Dies ist besonders wichtig in Anwendungen, bei denen sich Bauteile stark erwärmen oder in heißen Umgebungen arbeiten.
Welche Vorteile bietet das geringe Rastermaß von 2mm?
Ein Rastermaß von 2mm zwischen den Anschlusspins ermöglicht eine sehr dichte Bestückung auf der Leiterplatte. Dies ist vorteilhaft, wenn Sie platzsparende Designs realisieren möchten, da Sie mehr Komponenten auf einer kleineren Fläche unterbringen können. Es erleichtert zudem die Integration in kompakte elektronische Geräte.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Elektrolytkondensatoren, insbesondere Aluminium-Elektrolytkondensatoren, haben typischerweise eine höhere ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) als Keramik- oder Folienkondensatoren. Für sehr hochfrequente Anwendungen, bei denen eine extrem niedrige ESR und ESL erforderlich ist, werden oft zusätzliche parallele Kondensatoren (z.B. Keramikkondensatoren) empfohlen, um die Filterwirkung zu optimieren.
Wie beeinflusst die Kapazität von 22µF die Funktion in einer Schaltung?
Eine Kapazität von 22µF ist relativ groß für viele gängige Anwendungen. Sie eignet sich hervorragend zum Glätten von Spannungen in Netzteilen, zur Entkopplung von Stromversorgungsleitungen oder als Koppelkondensator in Audio-Schaltungen, wo sie niedrigere Frequenzen gut passieren lässt. Die genaue Funktion hängt von der spezifischen Schaltung ab.
Was bedeutet die Angabe „radial“ bei den Anschlüssen?
Radial bedeutet, dass die beiden Anschlussdrähte parallel nebeneinander aus dem Gehäuse des Kondensators herausragen. Dies ist die typische Bauform für bedrahtete Bauteile und ermöglicht eine einfache Montage auf Leiterplatten, da die Drähte einfach durch die entsprechenden Bohrungen gesteckt und auf der Rückseite verlötet werden.
Wie unterscheidet sich dieser TEAPO Elko von anderen Kondensatortypen?
Als Aluminium-Elektrolytkondensator bietet dieser Typ ein sehr gutes Verhältnis von Kapazität zu Volumen und Kosten. Im Vergleich zu Keramikkondensatoren sind Elkos jedoch polarisiert und haben eine höhere ESR. Im Vergleich zu Tantalkondensatoren sind sie oft kostengünstiger und bieten eine höhere Spannungsfestigkeit pro Volumen, haben aber tendenziell eine geringere Lebensdauer und sind empfindlicher gegenüber Überspannungen. Die 105°C-Spezifikation ist für Elkos relativ hoch und deutet auf eine verbesserte Qualität und Langlebigkeit hin.
Was sind die Hauptgründe für den Ausfall eines Elektrolytkondensators?
Die häufigsten Ursachen für den Ausfall eines Elektrolytkondensators sind Überschreitung der maximalen Betriebsspannung, Betrieb bei zu hoher Temperatur, hohe Rippelströme, die zu Überhitzung führen, sowie Alterung des Elektrolyten über die Zeit, insbesondere bei niedrigeren Temperaturen. Die gute Temperaturbeständigkeit von 105°C dieses TEAPO-Kondensators hilft, einige dieser Risiken zu minimieren.
