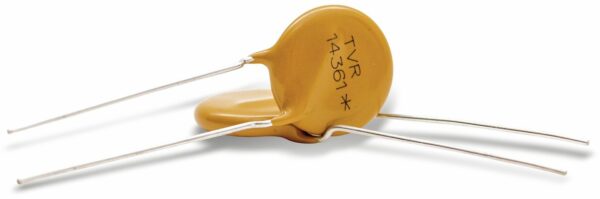

Schützen Sie Ihre wertvollen elektronischen Geräte mit dem Thinking Varistor TVR07101KS203Y-Z. Dieses kleine, aber leistungsstarke Bauelement ist Ihr zuverlässiger Partner, wenn es darum geht, Überspannungen abzufangen und sensible Schaltkreise vor Schäden zu bewahren. Stellen Sie sich vor, wie beruhigend es ist, zu wissen, dass Ihre Geräte selbst bei unvorhersehbaren Spannungsschwankungen sicher sind. Mit dem TVR07101KS203Y-Z investieren Sie in die Langlebigkeit und Zuverlässigkeit Ihrer Elektronik. Entdecken Sie jetzt, wie einfach es sein kann, Ihre Geräte optimal zu schützen!
Technische Details und Spezifikationen
Der Thinking Varistor TVR07101KS203Y-Z ist ein hochwertiges elektronisches Bauelement, das speziell für den Schutz vor Überspannungen entwickelt wurde. Mit seinen präzisen Spezifikationen bietet er eine zuverlässige Leistung in einer Vielzahl von Anwendungen. Hier sind die wichtigsten technischen Details im Überblick:
- Hersteller: Thinking
- Typ: Varistor (Voltage Dependent Resistor)
- Modellnummer: TVR07101KS203Y-Z
- Nennspannung (Vrms): 100V
- Varistorspannung (bei 1mA): 20V – 26V
- Maximale Stoßstrombelastbarkeit (8/20µs): 1200A
- Bauform: Bedrahtet, Scheibe
- Anschlussabstand (RM): 5 mm
- Betriebstemperaturbereich: -40°C bis +85°C
- Lagertemperaturbereich: -40°C bis +125°C
- RoHS-konform: Ja
Diese Spezifikationen machen den TVR07101KS203Y-Z zu einer idealen Wahl für eine breite Palette von Anwendungen, von Haushaltsgeräten bis hin zu industriellen Steuerungssystemen. Seine Fähigkeit, hohe Stoßströme zu bewältigen und gleichzeitig einen präzisen Schutz bei einer Nennspannung von 100V zu bieten, macht ihn zu einem unverzichtbaren Bestandteil jeder zuverlässigen Schaltung.
Detaillierte technische Daten
Um Ihnen ein noch besseres Verständnis der Leistungsfähigkeit des Thinking Varistor TVR07101KS203Y-Z zu ermöglichen, präsentieren wir Ihnen hier eine detaillierte Tabelle mit allen relevanten technischen Daten:
| Parameter | Wert | Einheit |
|---|---|---|
| Hersteller | Thinking | – |
| Typ | Varistor | – |
| Modellnummer | TVR07101KS203Y-Z | – |
| Nennspannung (Vrms) | 100 | V |
| Varistorspannung (bei 1mA) | 20 – 26 | V |
| Maximale Stoßstrombelastbarkeit (8/20µs) | 1200 | A |
| Ableitstrom (maximal) | 5 | µA |
| Kapazität (typisch) | 390 | pF |
| Anschlussabstand (RM) | 5 | mm |
| Betriebstemperaturbereich | -40 bis +85 | °C |
| Lagertemperaturbereich | -40 bis +125 | °C |
| RoHS-Konformität | Ja | – |
Diese detaillierten Informationen geben Ihnen die Gewissheit, dass der Thinking Varistor TVR07101KS203Y-Z Ihren Anforderungen entspricht und eine zuverlässige Leistung in Ihren Anwendungen bietet. Nutzen Sie diese Daten, um die optimale Lösung für Ihre Schaltungsdesigns zu finden.
Anwendungsbereiche und Vorteile
Der Thinking Varistor TVR07101KS203Y-Z ist ein vielseitiges Bauelement, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Seine Fähigkeit, Überspannungen zu unterdrücken und elektronische Geräte zu schützen, macht ihn zu einer unverzichtbaren Komponente in vielen Bereichen. Hier sind einige der häufigsten Anwendungsbereiche und die damit verbundenen Vorteile:
- Haushaltsgeräte: Schützt empfindliche Elektronik in Fernsehern, Waschmaschinen, Kühlschränken und anderen Haushaltsgeräten vor Schäden durch Spannungsschwankungen.
- Industrielle Steuerungssysteme: Bietet zuverlässigen Schutz für speicherprogrammierbare Steuerungen (SPS), Frequenzumrichter und andere industrielle Geräte, die in rauen Umgebungen eingesetzt werden.
- LED-Beleuchtung: Verlängert die Lebensdauer von LED-Treibern und Leuchten, indem Überspannungen, die durch Schaltvorgänge oder Blitzeinschläge verursacht werden, abgeleitet werden.
- Netzteile und Ladegeräte: Schützt die internen Komponenten von Netzteilen und Ladegeräten vor Schäden durch Netzüberspannungen und sorgt so für einen zuverlässigen Betrieb.
- Automobilindustrie: Schützt elektronische Steuergeräte (ECUs), Sensoren und andere kritische Komponenten in Fahrzeugen vor Überspannungen, die durch Motorstarts oder elektrische Störungen verursacht werden.
- Telekommunikation: Schützt Telekommunikationsgeräte wie Router, Modems und Switches vor Überspannungen, die durch Blitzeinschläge oder andere Netzwerkstörungen verursacht werden.
Die Vorteile des Thinking Varistor TVR07101KS203Y-Z im Überblick:
- Hoher Schutz vor Überspannungen: Der Varistor leitet Überspannungen schnell und zuverlässig ab und schützt so empfindliche elektronische Komponenten vor Schäden.
- Lange Lebensdauer: Dank seiner robusten Konstruktion und hochwertigen Materialien bietet der Varistor eine lange Lebensdauer und zuverlässige Leistung.
- Kompakte Bauform: Die kleine Bauform des Varistors ermöglicht eine einfache Integration in bestehende Schaltungsdesigns.
- RoHS-konform: Der Varistor entspricht den RoHS-Richtlinien und ist somit umweltfreundlich.
- Breiter Betriebstemperaturbereich: Der Varistor kann in einem weiten Temperaturbereich eingesetzt werden und ist somit für verschiedene Anwendungen geeignet.
Investieren Sie in den Schutz Ihrer Elektronik mit dem Thinking Varistor TVR07101KS203Y-Z und profitieren Sie von seiner Zuverlässigkeit und Langlebigkeit. Sorgen Sie für einen sicheren und störungsfreien Betrieb Ihrer Geräte!
Schutz vor statischer Entladung (ESD)
Neben dem Schutz vor Überspannungen spielt auch der Schutz vor statischer Entladung (ESD) eine wichtige Rolle, um elektronische Geräte vor Schäden zu bewahren. Der Thinking Varistor TVR07101KS203Y-Z bietet auch hier einen gewissen Schutz, obwohl er primär für den Schutz vor transienten Überspannungen ausgelegt ist. Statische Entladungen können empfindliche elektronische Bauteile beschädigen oder zerstören, insbesondere in trockenen Umgebungen oder bei der Handhabung von elektronischen Geräten. Der Varistor kann dazu beitragen, die Auswirkungen von ESD zu reduzieren, indem er die Energie der Entladung ableitet und so die Spannung an den geschützten Bauteilen begrenzt. Es ist jedoch wichtig zu beachten, dass für einen umfassenden ESD-Schutz zusätzliche Maßnahmen erforderlich sein können, wie z.B. die Verwendung von ESD-Schutzdioden oder ESD-sicheren Arbeitsbereichen.
Installation und Anwendungshinweise
Die korrekte Installation und Anwendung des Thinking Varistor TVR07101KS203Y-Z ist entscheidend, um seine volle Schutzwirkung zu gewährleisten. Hier sind einige wichtige Hinweise, die Sie bei der Installation und Anwendung beachten sollten:
- Auswahl des richtigen Varistors: Stellen Sie sicher, dass der Varistor für die jeweilige Anwendung geeignet ist. Berücksichtigen Sie die Nennspannung, die maximale Stoßstrombelastbarkeit und den Betriebstemperaturbereich.
- Korrekte Montage: Der Varistor sollte so nah wie möglich an den zu schützenden Bauteilen platziert werden, um die Induktivität der Zuleitungen zu minimieren. Die Zuleitungen sollten so kurz wie möglich sein, um die Schutzwirkung zu optimieren.
- Parallelschaltung von Varistoren: In einigen Anwendungen kann es erforderlich sein, mehrere Varistoren parallel zu schalten, um die Stoßstrombelastbarkeit zu erhöhen. Achten Sie darauf, dass die Varistoren identische Spezifikationen aufweisen, um eine gleichmäßige Lastverteilung zu gewährleisten.
- Serienschaltung von Varistoren: Die Serienschaltung von Varistoren ist in der Regel nicht empfehlenswert, da es zu einer ungleichmäßigen Spannungsverteilung kommen kann und somit die Schutzwirkung beeinträchtigt wird.
- Überprüfung der Varistorfunktion: Nach der Installation sollte die Funktion des Varistors überprüft werden. Dies kann mit einem Multimeter oder einem speziellen Varistor-Tester erfolgen.
- Betriebstemperatur: Achten Sie darauf, dass die Betriebstemperatur des Varistors innerhalb des zulässigen Bereichs liegt. Eine zu hohe Betriebstemperatur kann die Lebensdauer des Varistors verkürzen oder zu einem Ausfall führen.
- Schutz vor Feuchtigkeit: Der Varistor sollte vor Feuchtigkeit geschützt werden, da Feuchtigkeit die Isolationsfestigkeit beeinträchtigen und zu Kriechströmen führen kann.
- Sicherheitsvorkehrungen: Beachten Sie bei der Installation und Anwendung des Varistors die üblichen Sicherheitsvorkehrungen für elektronische Bauteile. Tragen Sie ggf. eine ESD-Schutzausrüstung, um Schäden durch statische Entladung zu vermeiden.
Durch die Beachtung dieser Hinweise stellen Sie sicher, dass der Thinking Varistor TVR07101KS203Y-Z seine volle Schutzwirkung entfaltet und Ihre elektronischen Geräte zuverlässig vor Überspannungen schützt.
Beispiele für die Integration in Schaltkreise
Um Ihnen die Integration des Thinking Varistor TVR07101KS203Y-Z in Ihre Schaltkreise zu erleichtern, finden Sie hier einige Beispiele für typische Anwendungen:
- Schutz eines Netzteils: Der Varistor wird parallel zum Eingang des Netzteils geschaltet, um Überspannungen aus dem Stromnetz abzuleiten.
- Schutz einer LED-Beleuchtung: Der Varistor wird parallel zum Eingang des LED-Treibers geschaltet, um Überspannungen, die durch Schaltvorgänge oder Blitzeinschläge verursacht werden, abzuleiten.
- Schutz eines Mikrocontrollers: Der Varistor wird parallel zu den Stromversorgungsanschlüssen des Mikrocontrollers geschaltet, um ihn vor Überspannungen zu schützen.
- Schutz eines Sensors: Der Varistor wird parallel zu den Signalleitungen des Sensors geschaltet, um ihn vor Überspannungen zu schützen, die durch induktive Lasten oder andere Störquellen verursacht werden.
In allen diesen Anwendungen sorgt der Varistor dafür, dass Überspannungen abgeleitet werden, bevor sie die empfindlichen elektronischen Bauteile erreichen und beschädigen können. Achten Sie bei der Auswahl des Varistors auf die spezifischen Anforderungen Ihrer Anwendung, um einen optimalen Schutz zu gewährleisten.
FAQ – Häufig gestellte Fragen
Was ist ein Varistor und wie funktioniert er?
Ein Varistor, auch spannungsabhängiger Widerstand (Voltage Dependent Resistor, VDR) genannt, ist ein elektronisches Bauelement, dessen Widerstandswert sich mit der angelegten Spannung ändert. Bei niedrigen Spannungen hat der Varistor einen hohen Widerstand und lässt kaum Strom durch. Wenn die Spannung einen bestimmten Schwellenwert (die sogenannte Varistorspannung) überschreitet, sinkt der Widerstand des Varistors rapide, und er leitet den überschüssigen Strom ab. Dadurch schützt er empfindliche elektronische Bauteile vor Überspannungen. Nach dem Abklingen der Überspannung kehrt der Varistor in seinen hochohmigen Zustand zurück.
Welche Spannung brauche ich für meinen Varistor?
Die Auswahl der richtigen Nennspannung für Ihren Varistor ist entscheidend für einen effektiven Schutz Ihrer elektronischen Geräte. Die Nennspannung (Vrms) des Varistors sollte etwas höher sein als die maximale Betriebsspannung der zu schützenden Schaltung. Dies stellt sicher, dass der Varistor im normalen Betrieb nicht aktiv wird und erst bei Überspannungen eingreift. Als Faustregel gilt, dass die Nennspannung des Varistors mindestens 10-20 % höher sein sollte als die maximale Betriebsspannung der Schaltung. Im Falle des Thinking Varistor TVR07101KS203Y-Z beträgt die Nennspannung 100V, was ihn für Anwendungen geeignet macht, bei denen die Betriebsspannung unter diesem Wert liegt.
Wie finde ich den richtigen Varistor?
Die Auswahl des richtigen Varistors hängt von verschiedenen Faktoren ab, darunter die Nennspannung, die maximale Stoßstrombelastbarkeit, die Bauform und der Betriebstemperaturbereich. Berücksichtigen Sie die folgenden Punkte:
- Nennspannung: Die Nennspannung des Varistors sollte etwas höher sein als die maximale Betriebsspannung der zu schützenden Schaltung.
- Maximale Stoßstrombelastbarkeit: Die maximale Stoßstrombelastbarkeit gibt an, welchen Strom der Varistor kurzzeitig ableiten kann, ohne beschädigt zu werden. Wählen Sie einen Varistor mit einer ausreichenden Stoßstrombelastbarkeit für Ihre Anwendung.
- Bauform: Die Bauform des Varistors sollte zu Ihren Platzverhältnissen und Montageanforderungen passen.
- Betriebstemperaturbereich: Der Betriebstemperaturbereich des Varistors sollte den erwarteten Temperaturbedingungen in Ihrer Anwendung entsprechen.
- Anwendungsbereich: Berücksichtigen Sie den spezifischen Anwendungsbereich (z.B. Haushaltsgeräte, industrielle Steuerungssysteme, LED-Beleuchtung) und wählen Sie einen Varistor, der für diese Anwendung geeignet ist.
Was bedeutet RM5?
RM5 steht für „Rastermaß 5 mm“ und bezieht sich auf den Abstand zwischen den Anschlussbeinchen des Varistors. Dieses Maß ist wichtig, um sicherzustellen, dass der Varistor problemlos in Ihre Leiterplatte oder Ihr Schaltungsdesign passt. Stellen Sie vor dem Kauf sicher, dass der Anschlussabstand des Varistors mit den Abständen auf Ihrer Leiterplatte kompatibel ist.
Was bedeutet 1mA beim Varistor?
Die Angabe „1mA“ bezieht sich auf den Strom, bei dem die Varistorspannung gemessen wird. Die Varistorspannung ist die Spannung, bei der der Varistor beginnt, Strom zu leiten und Überspannungen abzuleiten. Im Falle des Thinking Varistor TVR07101KS203Y-Z liegt die Varistorspannung bei 1mA zwischen 20V und 26V. Dies bedeutet, dass der Varistor beginnt, Strom zu leiten, wenn die Spannung diesen Bereich erreicht.
Wie prüfe ich, ob mein Varistor defekt ist?
Es gibt verschiedene Möglichkeiten, um zu überprüfen, ob ein Varistor defekt ist:
- Visuelle Inspektion: Überprüfen Sie den Varistor auf sichtbare Schäden wie Risse, Abplatzungen oder Verfärbungen.
- Widerstandsmessung: Messen Sie den Widerstand des Varistors mit einem Multimeter. Ein intakter Varistor sollte bei niedriger Spannung einen sehr hohen Widerstand aufweisen. Ein defekter Varistor kann einen niedrigen Widerstand oder einen Kurzschluss aufweisen.
- Funktionstest: Schließen Sie den Varistor an eine Schaltung an und überprüfen Sie, ob er wie erwartet funktioniert. Wenn der Varistor keine Überspannungen ableitet oder einen Kurzschluss verursacht, ist er wahrscheinlich defekt.
Es ist wichtig zu beachten, dass die Prüfung eines Varistors mit einem Multimeter nicht immer aussagekräftig ist, da der Widerstand des Varistors stark von der angelegten Spannung abhängt. Ein Funktionstest in einer realen Schaltungsumgebung ist oft die zuverlässigste Methode, um die Funktionstüchtigkeit eines Varistors zu überprüfen.
Kann ich einen Varistor wiederverwenden?
Die Wiederverwendung eines Varistors ist generell nicht empfehlenswert, insbesondere wenn er bereits einer oder mehreren Überspannungen ausgesetzt war. Jede Überspannung, die ein Varistor ableitet, kann seine Leistung und Lebensdauer beeinträchtigen. Nach einer starken Überspannung kann der Varistor beschädigt sein und nicht mehr ordnungsgemäß funktionieren. Es ist daher ratsam, einen Varistor nach einer Überspannung auszutauschen, um einen zuverlässigen Schutz Ihrer elektronischen Geräte zu gewährleisten.
Was ist der Unterschied zwischen einem Varistor und einer Diode?
Ein Varistor und eine Diode sind beides elektronische Bauelemente, die zum Schutz vor Überspannungen eingesetzt werden können, aber sie funktionieren unterschiedlich und haben unterschiedliche Anwendungen:
- Varistor: Ein Varistor ist ein spannungsabhängiger Widerstand, dessen Widerstandswert sich mit der angelegten Spannung ändert. Er leitet Überspannungen ab, indem er seinen Widerstand reduziert und den Strom ableitet. Varistoren sind bidirektional, d.h. sie können Überspannungen in beide Richtungen ableiten.
- Diode: Eine Diode ist ein Halbleiterbauelement, das Strom nur in eine Richtung leitet. Sie kann zum Schutz vor Überspannungen eingesetzt werden, indem sie in Sperrrichtung betrieben wird. Wenn die Spannung in Sperrrichtung einen bestimmten Wert überschreitet (die Durchbruchspannung), beginnt die Diode zu leiten und den überschüssigen Strom abzuleiten. Dioden sind unidirektional, d.h. sie können Überspannungen nur in eine Richtung ableiten.
Varistoren werden häufig zum Schutz vor transienten Überspannungen eingesetzt, während Dioden eher für den Schutz vor statischen Entladungen (ESD) oder für Gleichrichteranwendungen verwendet werden. In einigen Anwendungen können Varistoren und Dioden auch kombiniert werden, um einen umfassenden Schutz vor verschiedenen Arten von Überspannungen zu gewährleisten.
