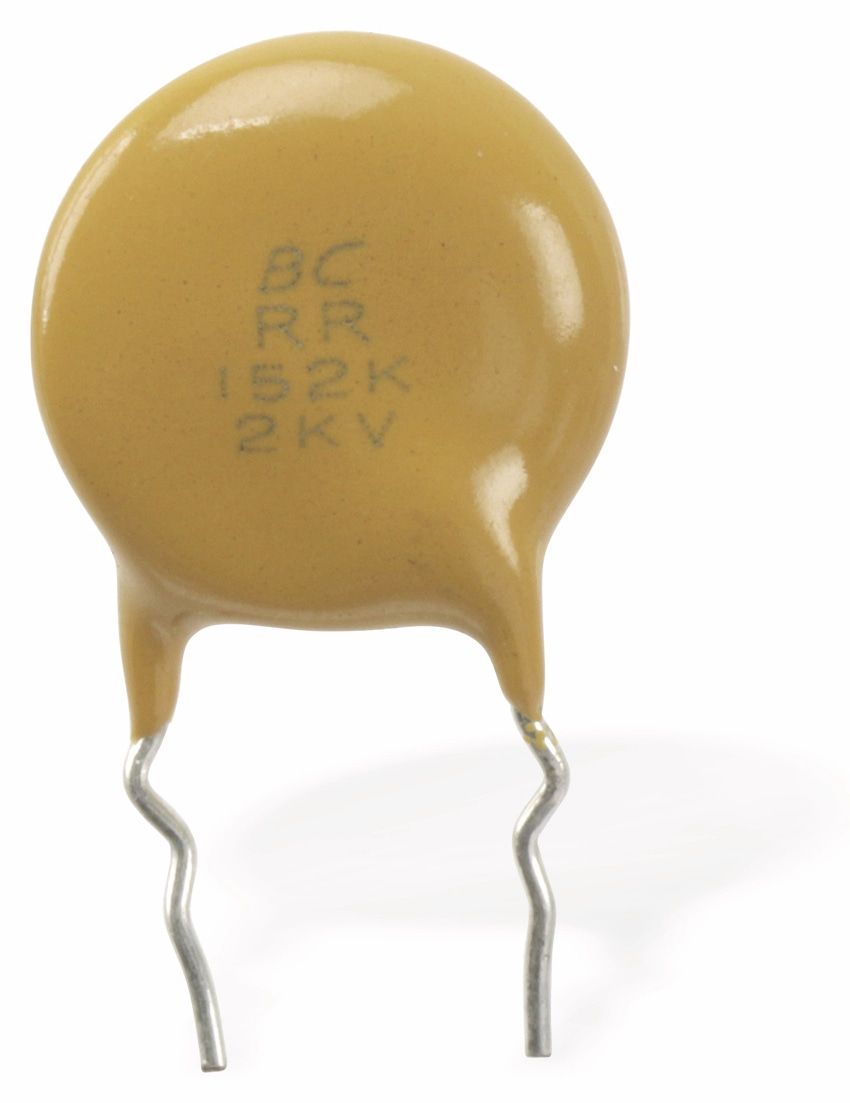

VISHAY Keramikkondensator F-Serie, 1,5nF, 2 kV – Präzision für anspruchsvolle Anwendungen
Als erfahrener Experte für Elektronikkomponenten wissen wir bei NER.de um die Bedeutung zuverlässiger Bauteile. Der VISHAY Keramikkondensator F-Serie mit einer Kapazität von 1,5nF und einer Spannungsfestigkeit von 2 kV ist die ideale Wahl für Ingenieure, Entwickler und ambitionierte Hobbyisten, die höchste Ansprüche an Stabilität und Leistungsfähigkeit ihrer Schaltungen stellen.
Herausragende Leistung und Zuverlässigkeit
Wenn es um die selektive Filterung, die Entkopplung von Spannungsversorgungen oder die Impulsspitzenunterdrückung geht, sind Kondensatoren unerlässlich. Der VISHAY Keramikkondensator F-Serie zeichnet sich durch seine präzise Kapazität von 1,5 Nanofarad (nF) aus, die für eine Vielzahl von Hochfrequenzanwendungen und präzisen Timing-Schaltungen optimiert ist. Die beeindruckende Spannungsfestigkeit von 2 Kilovolt (kV) eröffnet Ihnen die Freiheit, diesen Kondensator auch in anspruchsvollen Umgebungen mit hohen Spannungsleveln einzusetzen, ohne Kompromisse bei der Sicherheit oder der Lebensdauer eingehen zu müssen.
Warum der VISHAY Keramikkondensator F-Serie die richtige Wahl für Sie ist
- Höchste Kapazitätsgenauigkeit: Die exakte Nennkapazität von 1,5nF sorgt für eine verlässliche und reproduzierbare Schaltungsperformance, die für empfindliche Signalverarbeitung unerlässlich ist.
- Extrem hohe Spannungsfestigkeit: Mit 2 kV ist dieser Kondensator bestens gerüstet, um auch unter kritischen Spannungsbedingungen stabil zu arbeiten und Ihre Schaltungen effektiv zu schützen.
- Robuste Bauweise: Keramikkondensatoren der F-Serie von Vishay sind bekannt für ihre thermische Stabilität und Langlebigkeit, auch bei wechselnden Umgebungsbedingungen.
- Vielseitige Einsatzmöglichkeiten: Ob in der industriellen Automatisierung, der Medizintechnik, im Bereich der Leistungselektronik oder in anspruchsvollen Audio- und Videoverarbeitungen – dieser Kondensator liefert konstant.
- Geringe dielektrische Verluste: Dies gewährleistet eine hohe Effizienz und minimiert unerwünschte Energieverluste in Ihrer Schaltung, was besonders bei hohen Frequenzen von Bedeutung ist.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller | VISHAY |
| Serie | F-Serie |
| Typ | Keramikkondensator |
| Nennkapazität | 1,5 nF (Nanofarad) |
| Toleranz | Typischerweise ±5% oder ±10% (Bitte produktspezifische Datenblatt konsultieren für genaue Toleranzangaben) |
| Betriebsspannung (max.) | 2 kV (2000 Volt) |
| Dielektrikum | Hochwertiges Keramikmaterial (Spezifische Klasse je nach Variante, z.B. C0G/NP0 für höchste Stabilität oder X7R für gute Kapazitätswerte bei erhöhten Temperaturen) |
| Temperaturbereich | Breiter Betriebstemperaturbereich, typischerweise von -55°C bis +125°C oder höher, abhängig von der spezifischen Materialklasse. Dies gewährleistet zuverlässige Funktion über einen weiten Temperaturbereich. |
| Anschlussart | Axiale Anschlüsse oder bedrahtete Ausführungen für einfache Lötbarkeit und robuste mechanische Verbindung in PCB-Anwendungen. |
| Isolationswiderstand | Sehr hoher Isolationswiderstand, der eine geringe Selbstentladung und eine hohe Zuverlässigkeit in DC-Anwendungen sicherstellt. |
| Verlustfaktor (tan δ) | Niedrig, was bedeutet, dass nur minimale Energie als Wärme abgeleitet wird, besonders relevant bei hohen Frequenzen und hohen Strömen. |
| Anwendungsbereiche | Stromversorgung-Entkopplung, Hochfrequenzfilter, Schwingkreise, Spannungsspitzenunterdrückung, Timing-Schaltungen, Signalverarbeitung. |
Material und Technologie: Ein Fundament für Performance
Die F-Serie von Vishay steht für fortschrittliche Keramiktechnologie, die eine herausragende Leistung über einen weiten Temperaturbereich hinweg garantiert. Das eingesetzte Keramikdielektrikum ist sorgfältig ausgewählt, um nicht nur eine hohe Spannungsfestigkeit zu ermöglichen, sondern auch die Stabilität der Kapazität über die Zeit und bei wechselnden Umwelteinflüssen zu gewährleisten. Dies ist entscheidend für Anwendungen, bei denen Präzision und Zuverlässigkeit oberste Priorität haben. Die geringen dielektrischen Verluste sorgen dafür, dass Ihre Schaltungen effizient arbeiten und Energieverluste minimiert werden. Die axiale Bauform mit robusten Anschlüssen erleichtert die Integration in bestehende oder neue Leiterplattendesigns und bietet eine zuverlässige Verbindung, die mechanischen Belastungen standhält.
Einsatzgebiete: Wo Präzision zählt
Die hohe Spannungsfestigkeit von 2 kV in Verbindung mit der präzisen Kapazität von 1,5nF macht diesen Keramikkondensator zu einem unverzichtbaren Bausteil in einer Vielzahl von technologisch anspruchsvollen Bereichen. In der Leistungselektronik wird er zur Glättung und Filterung von Spannungen eingesetzt, wo hohe Strom- und Spannungsspitzen auftreten können. In der industriellen Automatisierung sorgt er für stabile Versorgungsspannungen und die zuverlässige Funktion von Steuergeräten. Auch in der Medizintechnik, wo höchste Zuverlässigkeit und Signalintegrität gefordert sind, findet dieser Kondensator seinen Einsatz. Selbst in anspruchsvollen Audio- und Videoverarbeitungen kann er zur präzisen Frequenzfilterung oder Entkopplung genutzt werden, um unerwünschte Störsignale zu eliminieren und eine kristallklare Wiedergabe zu gewährleisten. Für Entwickler, die an der Schnittstelle von hoher Spannung und präziser Signalverarbeitung arbeiten, bietet dieser Kondensator die notwendige Sicherheit und Performance.
Häufig gestellte Fragen zu VISHAY Keramikkondensator F-Serie, 1,5nF, 2 kV
Was bedeutet die Angabe 1,5nF?
Die Angabe 1,5nF steht für die Nennkapazität des Kondensators. „nF“ ist die Abkürzung für Nanofarad. Ein Nanofarad entspricht einem Milliardstel Farad (1 x 10⁻⁹ F). Diese Kapazität ist ein Maß dafür, wie viel elektrische Ladung der Kondensator bei einer bestimmten Spannung speichern kann. 1,5nF ist ein präziser Wert, der für spezifische Filter- oder Timing-Funktionen in elektronischen Schaltungen benötigt wird.
Ist die Spannungsfestigkeit von 2 kV für alle Anwendungen ausreichend?
Die Spannungsfestigkeit von 2 kV (2000 Volt) ist für eine Vielzahl von Hochspannungsanwendungen sehr gut geeignet. Sie bietet eine erhebliche Reserve und schützt den Kondensator vor Durchbruch, selbst wenn die angelegte Spannung kurzzeitig ansteigt. Für Anwendungen, die deutlich über 2 kV hinausgehen, müssten andere Kondensatoren mit höherer Spannungsfestigkeit gewählt werden. In den meisten industriellen, medizinischen und auch anspruchsvollen Hobby-Elektronikprojekten ist diese Spannungsfestigkeit jedoch mehr als ausreichend.
Welche Art von Keramik wird in der F-Serie verwendet?
Die F-Serie von Vishay verwendet hochwertige Keramikdielektrika, die je nach spezifischer Ausführung entweder auf Klassen wie C0G (NP0) oder X7R basieren können. C0G (NP0) Keramik bietet die höchste Stabilität bezüglich Temperatur und Spannungsänderungen, was für präzise Schwingkreise oder Timing-Anwendungen unerlässlich ist. X7R Keramik bietet ein besseres Verhältnis von Kapazität zu Volumen und ist gut geeignet für allgemeine Entkopplungs- und Filteranwendungen, bei denen eine moderate Temperaturabhängigkeit akzeptabel ist. Bitte konsultieren Sie das produktspezifische Datenblatt, um die genaue Keramikklasse zu ermitteln.
Wie wirkt sich die Umgebungstemperatur auf die Kapazität aus?
Die Auswirkung der Umgebungstemperatur auf die Kapazität hängt maßgeblich von der verwendeten Keramikklasse ab. Kondensatoren mit C0G (NP0) Dielektrikum sind praktisch unempfindlich gegenüber Temperaturschwankungen, ihre Kapazität bleibt nahezu konstant. Kondensatoren mit X7R Dielektrikum zeigen eine geringfügige Änderung der Kapazität über den spezifizierten Temperaturbereich, die jedoch gut kontrollierbar ist und in vielen Anwendungen keine signifikanten Probleme verursacht. Der VISHAY Keramikkondensator F-Serie ist darauf ausgelegt, auch unter wechselnden thermischen Bedingungen eine hohe Zuverlässigkeit zu bieten.
Was bedeutet „geringe dielektrische Verluste“?
Geringe dielektrische Verluste bedeuten, dass der Kondensator nur sehr wenig Energie in Form von Wärme an das Dielektrikum verliert, wenn Wechselstrom angelegt wird. Dies ist besonders bei hohen Frequenzen oder hohen Strömen von großer Bedeutung. Ein niedriger Verlustfaktor (oft als tan δ bezeichnet) sorgt für eine höhere Effizienz Ihrer Schaltung, reduziert die Wärmeentwicklung und verbessert die Signalintegrität. Dies macht den VISHAY Keramikkondensator F-Serie zu einer ausgezeichneten Wahl für anspruchsvolle HF- und Leistungselektronik.
Ist dieser Kondensator für gepulste Anwendungen geeignet?
Ja, Keramikkondensatoren wie die der VISHAY F-Serie sind aufgrund ihrer schnellen Reaktionszeit und ihrer Fähigkeit, hohe Spitzenströme kurzzeitig zu verarbeiten, gut für gepulste Anwendungen geeignet. Die hohe Spannungsfestigkeit von 2 kV bietet hierbei zusätzlichen Schutz. Bei sehr extremen Pulsbelastungen ist es jedoch immer ratsam, die spezifischen Pulsstromspezifikationen im Datenblatt zu prüfen, um eine optimale Leistung und Lebensdauer zu gewährleisten.
Wie lange ist die typische Lebensdauer eines solchen Kondensators?
Die Lebensdauer eines Keramikkondensators hängt von vielen Faktoren ab, darunter die Betriebstemperatur, die angelegte Spannung und die Strombelastung. Unter normalen Betriebsbedingungen und innerhalb der spezifizierten Parameter ist die Lebensdauer von hochwertigen Keramikkondensatoren wie denen von Vishay sehr hoch und liegt oft im Bereich von mehreren zehn- bis hunderttausend Stunden. Die robuste Bauweise und die sorgfältige Materialauswahl der F-Serie tragen maßgeblich zu dieser Langlebigkeit bei.
