Willkommen in unserer Kategorie für Entstörkondensatoren – dem Herzstück einer sauberen und störungsfreien Elektronik! Hier finden Sie eine vielfältige Auswahl an hochwertigen Kondensatoren, die Ihre elektronischen Schaltungen vor unerwünschten Störungen schützen und die Lebensdauer Ihrer Geräte verlängern. Tauchen Sie ein in die Welt der Entstörung und entdecken Sie, wie Sie mit den richtigen Komponenten die Leistung Ihrer Elektronik optimieren können.
Warum Entstörkondensatoren unverzichtbar sind
In unserer zunehmend vernetzten Welt sind elektronische Geräte allgegenwärtig. Von Smartphones und Computern bis hin zu komplexen Industriemaschinen – sie alle sind anfällig für elektromagnetische Störungen (EMI) und Hochfrequenzstörungen (RFI). Diese Störungen können nicht nur die Leistung der Geräte beeinträchtigen, sondern auch zu Datenverlust, Fehlfunktionen und sogar zu dauerhaften Schäden führen.
Entstörkondensatoren sind die Helden im Hintergrund, die diese Störungen effektiv reduzieren oder ganz eliminieren. Sie filtern unerwünschte Frequenzen heraus, stabilisieren Spannungen und sorgen für einen reibungslosen Betrieb Ihrer elektronischen Schaltungen. Ob in Netzteilen, Motoren, Beleuchtungssystemen oder Audio-Geräten – Entstörkondensatoren sind ein Muss für eine zuverlässige und störungsfreie Funktion.
Stellen Sie sich vor, Sie arbeiten an einem wichtigen Projekt und plötzlich stürzt Ihr Computer ab, weil eine elektromagnetische Störung die Datenübertragung unterbrochen hat. Oder denken Sie an ein medizinisches Gerät, das aufgrund von Interferenzen falsche Messwerte liefert. Solche Szenarien können nicht nur frustrierend sein, sondern auch schwerwiegende Konsequenzen haben. Mit den richtigen Entstörkondensatoren können Sie diese Risiken minimieren und die Zuverlässigkeit Ihrer Elektronik gewährleisten.
Die Vorteile von Entstörkondensatoren im Überblick:
- Schutz vor elektromagnetischen Störungen (EMI): Reduziert oder eliminiert unerwünschte Störungen, die von anderen Geräten oder Quellen ausgehen.
- Verbesserte Signalqualität: Sorgt für eine klare und störungsfreie Signalübertragung in elektronischen Schaltungen.
- Erhöhte Zuverlässigkeit: Verhindert Fehlfunktionen und Ausfälle, die durch Störungen verursacht werden können.
- Längere Lebensdauer: Schützt elektronische Komponenten vor Schäden durch Überspannungen und andere Störungen.
- Einhaltung von Normen und Vorschriften: Ermöglicht die Einhaltung von EMV-Richtlinien und anderen relevanten Standards.
Die verschiedenen Arten von Entstörkondensatoren
Die Welt der Entstörkondensatoren ist vielfältig und bietet für jede Anwendung die passende Lösung. Um Ihnen die Auswahl zu erleichtern, stellen wir Ihnen hier die gängigsten Typen vor:

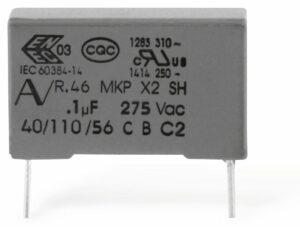

- X-Kondensatoren: Diese Kondensatoren werden zwischen den Phasenleitern (L und N) eines Stromnetzes eingesetzt, um differenzielle Störungen zu unterdrücken. Sie sind speziell für den Einsatz in netzbetriebenen Geräten konzipiert und müssen hohe Spannungen aushalten können. X-Kondensatoren sind in verschiedenen Sicherheitsklassen erhältlich (X1, X2, X3), die sich in ihrer Spannungsfestigkeit und ihrem Schutz vor Überspannungen unterscheiden.

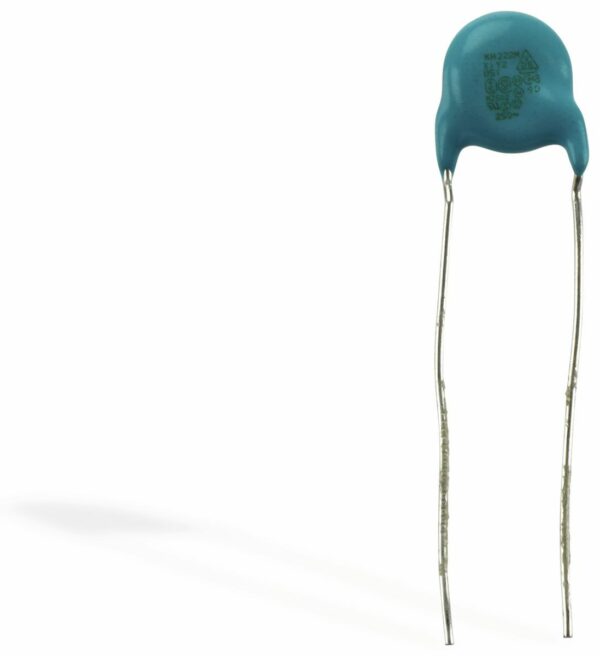

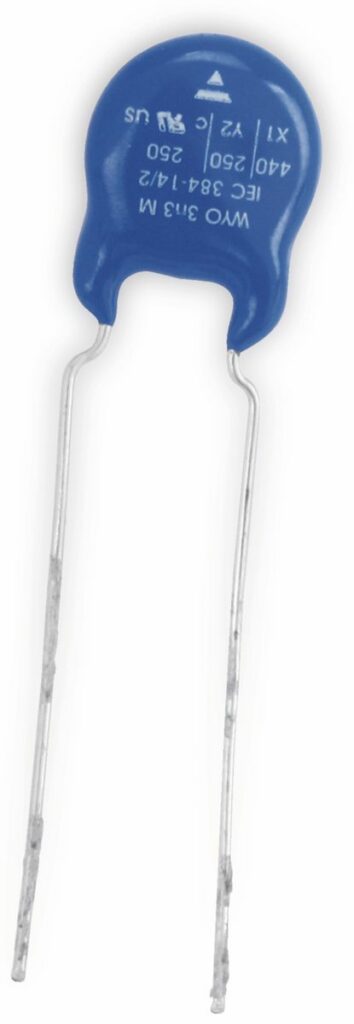

- Y-Kondensatoren: Y-Kondensatoren werden zwischen einem Phasenleiter (L oder N) und der Erde (PE) eingesetzt, um Gleichtaktstörungen zu unterdrücken. Sie bieten einen zusätzlichen Schutz vor elektrischen Schlägen, da sie im Fehlerfall den Ableitstrom begrenzen. Auch Y-Kondensatoren sind in verschiedenen Sicherheitsklassen erhältlich (Y1, Y2, Y3, Y4), die sich in ihrer Spannungsfestigkeit und ihrem Schutz vor Ableitströmen unterscheiden.
- Keramikkondensatoren: Keramikkondensatoren sind aufgrund ihrer geringen Größe, ihrer hohen Frequenzstabilität und ihrer geringen Kosten weit verbreitet in der Elektronik. Sie eignen sich gut zur Entkopplung und Filterung von Störungen in digitalen Schaltungen.
- Folienkondensatoren: Folienkondensatoren zeichnen sich durch ihre hohe Spannungsfestigkeit, ihre geringen Verluste und ihre gute Temperaturstabilität aus. Sie werden häufig in Netzteilen, Audiogeräten und anderen anspruchsvollen Anwendungen eingesetzt.
- Elektrolytkondensatoren: Elektrolytkondensatoren bieten eine hohe Kapazität auf kleinem Raum und werden daher oft zur Glättung von Spannungen und zur Filterung von niederfrequenten Störungen eingesetzt. Sie sind jedoch weniger geeignet für Hochfrequenzanwendungen.
Eine detaillierte Übersicht der Kondensatortypen und deren Anwendungen:
| Kondensatortyp | Eigenschaften | Anwendungen | Vorteile | Nachteile |
|---|---|---|---|---|
| X-Kondensatoren | Hohe Spannungsfestigkeit, Schutz vor differenziellen Störungen | Netzfilter in netzbetriebenen Geräten | Effektive Störungsunterdrückung, hohe Sicherheit | Größer und teurer als andere Kondensatortypen |
| Y-Kondensatoren | Hohe Spannungsfestigkeit, Schutz vor Gleichtaktstörungen, Schutz vor elektrischen Schlägen | Netzfilter in netzbetriebenen Geräten, Schutzleiterverbindungen | Effektive Störungsunterdrückung, hohe Sicherheit | Begrenzter Ableitstrom |
| Keramikkondensatoren | Geringe Größe, hohe Frequenzstabilität, geringe Kosten | Entkopplung, Filterung in digitalen Schaltungen | Kompakt, kostengünstig | Geringere Kapazität als andere Kondensatortypen |
| Folienkondensatoren | Hohe Spannungsfestigkeit, geringe Verluste, gute Temperaturstabilität | Netzteile, Audiogeräte, anspruchsvolle Anwendungen | Hohe Leistung, lange Lebensdauer | Größer und teurer als Keramikkondensatoren |
| Elektrolytkondensatoren | Hohe Kapazität auf kleinem Raum | Glättung von Spannungen, Filterung von niederfrequenten Störungen | Hohe Kapazität, kostengünstig | Weniger geeignet für Hochfrequenzanwendungen |
Die Wahl des richtigen Entstörkondensators hängt von verschiedenen Faktoren ab, wie z.B. der Art der Störung, der Betriebsspannung, der Frequenz und den Umgebungsbedingungen. Wenn Sie sich unsicher sind, welcher Kondensator für Ihre Anwendung am besten geeignet ist, stehen Ihnen unsere Experten gerne beratend zur Seite.
So wählen Sie den richtigen Entstörkondensator aus
Die Auswahl des richtigen Entstörkondensators kann zunächst etwas komplex erscheinen, aber mit den folgenden Schritten können Sie sicherstellen, dass Sie die optimale Komponente für Ihre Anwendung finden:
- Identifizieren Sie die Art der Störung: Handelt es sich um differenzielle Störungen (zwischen den Phasenleitern) oder um Gleichtaktstörungen (zwischen einem Phasenleiter und der Erde)? X-Kondensatoren sind besser geeignet für die Unterdrückung von differenziellen Störungen, während Y-Kondensatoren besser für die Unterdrückung von Gleichtaktstörungen geeignet sind.
- Bestimmen Sie die Betriebsspannung: Die Nennspannung des Kondensators muss mindestens der maximalen Betriebsspannung der Schaltung entsprechen. Achten Sie darauf, einen Kondensator mit einer ausreichenden Sicherheitsmarge zu wählen, um Überspannungen zu berücksichtigen.
- Berücksichtigen Sie die Frequenz: Die Frequenz der Störung beeinflusst die Wahl des Kondensatortyps. Keramikkondensatoren und Folienkondensatoren sind in der Regel besser geeignet für Hochfrequenzanwendungen, während Elektrolytkondensatoren besser für niederfrequente Störungen geeignet sind.
- Achten Sie auf die Sicherheitsklasse: X- und Y-Kondensatoren sind in verschiedenen Sicherheitsklassen erhältlich (X1, X2, X3, Y1, Y2, Y3, Y4). Die Wahl der Sicherheitsklasse hängt von der Anwendung und den geltenden Sicherheitsstandards ab. Informieren Sie sich über die spezifischen Anforderungen Ihrer Anwendung und wählen Sie einen Kondensator mit der entsprechenden Sicherheitsklasse.
- Berücksichtigen Sie die Umgebungsbedingungen: Temperatur, Feuchtigkeit und andere Umgebungsfaktoren können die Leistung und Lebensdauer des Kondensators beeinflussen. Wählen Sie einen Kondensator, der für die spezifischen Umgebungsbedingungen Ihrer Anwendung geeignet ist.
- Lesen Sie das Datenblatt: Das Datenblatt des Kondensators enthält wichtige Informationen über seine elektrischen Eigenschaften, seine Leistung und seine Sicherheitsmerkmale. Lesen Sie das Datenblatt sorgfältig durch, um sicherzustellen, dass der Kondensator Ihren Anforderungen entspricht.
Checkliste für die Auswahl des richtigen Entstörkondensators:
- Art der Störung (differentiell oder Gleichtakt)
- Betriebsspannung
- Frequenz
- Sicherheitsklasse (X oder Y)
- Umgebungsbedingungen
- Datenblatt
Mit dieser Checkliste und unserem Fachwissen können Sie sicherstellen, dass Sie den richtigen Entstörkondensator für Ihre Anwendung auswählen und die Leistung und Zuverlässigkeit Ihrer Elektronik optimieren.
Entstörkondensatoren in der Praxis: Anwendungsbeispiele
Entstörkondensatoren sind in einer Vielzahl von Anwendungen unverzichtbar. Hier sind einige Beispiele, wie sie in verschiedenen Branchen und Geräten eingesetzt werden:
- Netzteile: In Netzteilen werden Entstörkondensatoren verwendet, um Störungen aus dem Stromnetz zu filtern und eine stabile und saubere Stromversorgung für elektronische Geräte zu gewährleisten. X- und Y-Kondensatoren werden häufig in Netzteilen eingesetzt, um sowohl differenzielle als auch Gleichtaktstörungen zu unterdrücken.
- Elektromotoren: Elektromotoren erzeugen elektromagnetische Störungen, die andere elektronische Geräte beeinträchtigen können. Entstörkondensatoren werden in Elektromotoren eingesetzt, um diese Störungen zu reduzieren und die EMV-Konformität zu gewährleisten.
- Beleuchtungssysteme: Moderne Beleuchtungssysteme, wie z.B. LED-Lampen, enthalten elektronische Schaltungen, die anfällig für Störungen sind. Entstörkondensatoren werden in Beleuchtungssystemen eingesetzt, um diese Störungen zu filtern und eine stabile und flackerfreie Beleuchtung zu gewährleisten.
- Audio-Geräte: In Audio-Geräten, wie z.B. Verstärkern und Lautsprechern, werden Entstörkondensatoren verwendet, um Störungen zu reduzieren und eine klare und verzerrungsfreie Klangwiedergabe zu gewährleisten.
- Medizinische Geräte: In medizinischen Geräten ist eine hohe Zuverlässigkeit und Störungsfreiheit von entscheidender Bedeutung. Entstörkondensatoren werden in medizinischen Geräten eingesetzt, um Störungen zu reduzieren und die Sicherheit und Genauigkeit der Geräte zu gewährleisten.
- Automobilindustrie: In der Automobilindustrie werden Entstörkondensatoren in einer Vielzahl von elektronischen Systemen eingesetzt, wie z.B. Motorsteuerungen, Infotainment-Systemen und Sicherheitssystemen, um Störungen zu reduzieren und die Zuverlässigkeit der Fahrzeuge zu gewährleisten.
Fallstudie: Entstörkondensatoren in einem Schaltnetzteil
Ein Schaltnetzteil wandelt eine Eingangsspannung in eine oder mehrere Ausgangsspannungen um. Dabei entstehen jedoch auch elektromagnetische Störungen, die andere Geräte beeinträchtigen können. Um diese Störungen zu reduzieren, werden in Schaltnetzteilen Entstörkondensatoren eingesetzt.
In einem typischen Schaltnetzteil werden X-Kondensatoren zwischen den Phasenleitern (L und N) eingesetzt, um differenzielle Störungen zu unterdrücken. Y-Kondensatoren werden zwischen den Phasenleitern (L oder N) und der Erde (PE) eingesetzt, um Gleichtaktstörungen zu unterdrücken. Zusätzlich werden Keramikkondensatoren und Elektrolytkondensatoren zur Entkopplung und Filterung von Störungen in den internen Schaltungen des Netzteils eingesetzt.
Durch den Einsatz von Entstörkondensatoren kann die EMV-Konformität des Schaltnetzteils sichergestellt und die Störungen, die von dem Netzteil ausgehen, auf ein Minimum reduziert werden.
Qualität und Sicherheit: Worauf Sie achten sollten
Bei Entstörkondensatoren ist Qualität und Sicherheit von entscheidender Bedeutung. Minderwertige Kondensatoren können nicht nur die Leistung Ihrer Elektronik beeinträchtigen, sondern auch zu Sicherheitsrisiken führen. Achten Sie daher auf folgende Punkte:
- Zertifizierungen: Achten Sie auf Zertifizierungen wie VDE, ENEC, UL oder CSA. Diese Zertifizierungen bestätigen, dass der Kondensator den geltenden Sicherheitsstandards entspricht und von einer unabhängigen Prüfstelle getestet wurde.
- Hersteller: Wählen Sie Kondensatoren von renommierten Herstellern, die für ihre Qualität und Zuverlässigkeit bekannt sind. Diese Hersteller verfügen über eine langjährige Erfahrung in der Entwicklung und Herstellung von Kondensatoren und verwenden hochwertige Materialien und Produktionsprozesse.
- Datenblatt: Lesen Sie das Datenblatt des Kondensators sorgfältig durch, um sicherzustellen, dass er Ihren Anforderungen entspricht. Das Datenblatt enthält wichtige Informationen über die elektrischen Eigenschaften, die Leistung und die Sicherheitsmerkmale des Kondensators.
- Sicherheitsklassen: Achten Sie auf die Sicherheitsklasse des Kondensators (X1, X2, X3, Y1, Y2, Y3, Y4). Die Wahl der Sicherheitsklasse hängt von der Anwendung und den geltenden Sicherheitsstandards ab. Informieren Sie sich über die spezifischen Anforderungen Ihrer Anwendung und wählen Sie einen Kondensator mit der entsprechenden Sicherheitsklasse.
- Originalware: Kaufen Sie Entstörkondensatoren nur bei vertrauenswürdigen Händlern, um sicherzustellen, dass Sie Originalware erhalten. Fälschungen können erhebliche Sicherheitsrisiken bergen und die Leistung Ihrer Elektronik beeinträchtigen.
Tipps zur Überprüfung der Qualität und Sicherheit von Entstörkondensatoren:
- Überprüfen Sie die Zertifizierungen und Kennzeichnungen auf dem Kondensator.
- Vergleichen Sie die Spezifikationen des Kondensators mit dem Datenblatt.
- Achten Sie auf Anzeichen von Beschädigungen oder Fälschungen.
- Kaufen Sie Kondensatoren nur bei vertrauenswürdigen Händlern.
Indem Sie auf Qualität und Sicherheit achten, können Sie sicherstellen, dass Ihre Entstörkondensatoren zuverlässig funktionieren und Ihre Elektronik optimal schützen.
FAQ – Häufig gestellte Fragen zu Entstörkondensatoren
Was ist ein Entstörkondensator und wozu dient er?
Ein Entstörkondensator ist ein elektronisches Bauelement, das dazu dient, unerwünschte elektromagnetische Störungen (EMI) und Hochfrequenzstörungen (RFI) in elektronischen Schaltungen zu reduzieren oder zu eliminieren. Er filtert Störsignale heraus, stabilisiert Spannungen und trägt so zu einem reibungslosen Betrieb der Geräte bei.
Wo werden Entstörkondensatoren eingesetzt?
Entstörkondensatoren finden in einer Vielzahl von Anwendungen Verwendung, darunter in Netzteilen, Elektromotoren, Beleuchtungssystemen, Audio-Geräten, medizinischen Geräten und in der Automobilindustrie. Überall dort, wo elektronische Geräte anfällig für Störungen sind, können Entstörkondensatoren eingesetzt werden.
Was ist der Unterschied zwischen X- und Y-Kondensatoren?
X-Kondensatoren werden zwischen den Phasenleitern (L und N) eines Stromnetzes eingesetzt, um differenzielle Störungen zu unterdrücken. Y-Kondensatoren werden zwischen einem Phasenleiter (L oder N) und der Erde (PE) eingesetzt, um Gleichtaktstörungen zu unterdrücken. Y-Kondensatoren bieten zudem einen zusätzlichen Schutz vor elektrischen Schlägen.
Welche Sicherheitsklassen gibt es bei X- und Y-Kondensatoren?
X- und Y-Kondensatoren sind in verschiedenen Sicherheitsklassen erhältlich (X1, X2, X3, Y1, Y2, Y3, Y4). Die Sicherheitsklassen unterscheiden sich in ihrer Spannungsfestigkeit und ihrem Schutz vor Überspannungen und Ableitströmen. Die Wahl der Sicherheitsklasse hängt von der Anwendung und den geltenden Sicherheitsstandards ab.
Wie wähle ich den richtigen Entstörkondensator für meine Anwendung aus?
Die Wahl des richtigen Entstörkondensators hängt von verschiedenen Faktoren ab, wie z.B. der Art der Störung, der Betriebsspannung, der Frequenz, der Sicherheitsklasse und den Umgebungsbedingungen. Es ist wichtig, die spezifischen Anforderungen Ihrer Anwendung zu berücksichtigen und einen Kondensator zu wählen, der diesen Anforderungen entspricht.
Was bedeutet die Kapazität eines Kondensators?
Die Kapazität eines Kondensators wird in Farad (F) gemessen und gibt an, wie viel elektrische Ladung der Kondensator speichern kann. Je höher die Kapazität, desto mehr Ladung kann der Kondensator speichern.
Was ist die Nennspannung eines Kondensators?
Die Nennspannung eines Kondensators ist die maximale Spannung, die der Kondensator dauerhaft aushalten kann, ohne Schaden zu nehmen. Es ist wichtig, einen Kondensator mit einer Nennspannung zu wählen, die mindestens der maximalen Betriebsspannung der Schaltung entspricht.
Was ist die Toleranz eines Kondensators?
Die Toleranz eines Kondensators gibt an, wie stark der tatsächliche Kapazitätswert des Kondensators von seinem Nennwert abweichen kann. Die Toleranz wird in Prozent angegeben (z.B. ±10%).
Wie lagere ich Entstörkondensatoren richtig?
Entstörkondensatoren sollten trocken, kühl und vor direkter Sonneneinstrahlung geschützt gelagert werden. Die Lagerbedingungen können die Lebensdauer und die Leistung der Kondensatoren beeinflussen.
Wo finde ich weitere Informationen zu Entstörkondensatoren?
Weitere Informationen zu Entstörkondensatoren finden Sie in den Datenblättern der Hersteller, in Fachbüchern und Artikeln über Elektronik und EMV, sowie auf den Webseiten von Elektronik- und Technik-Shops.
