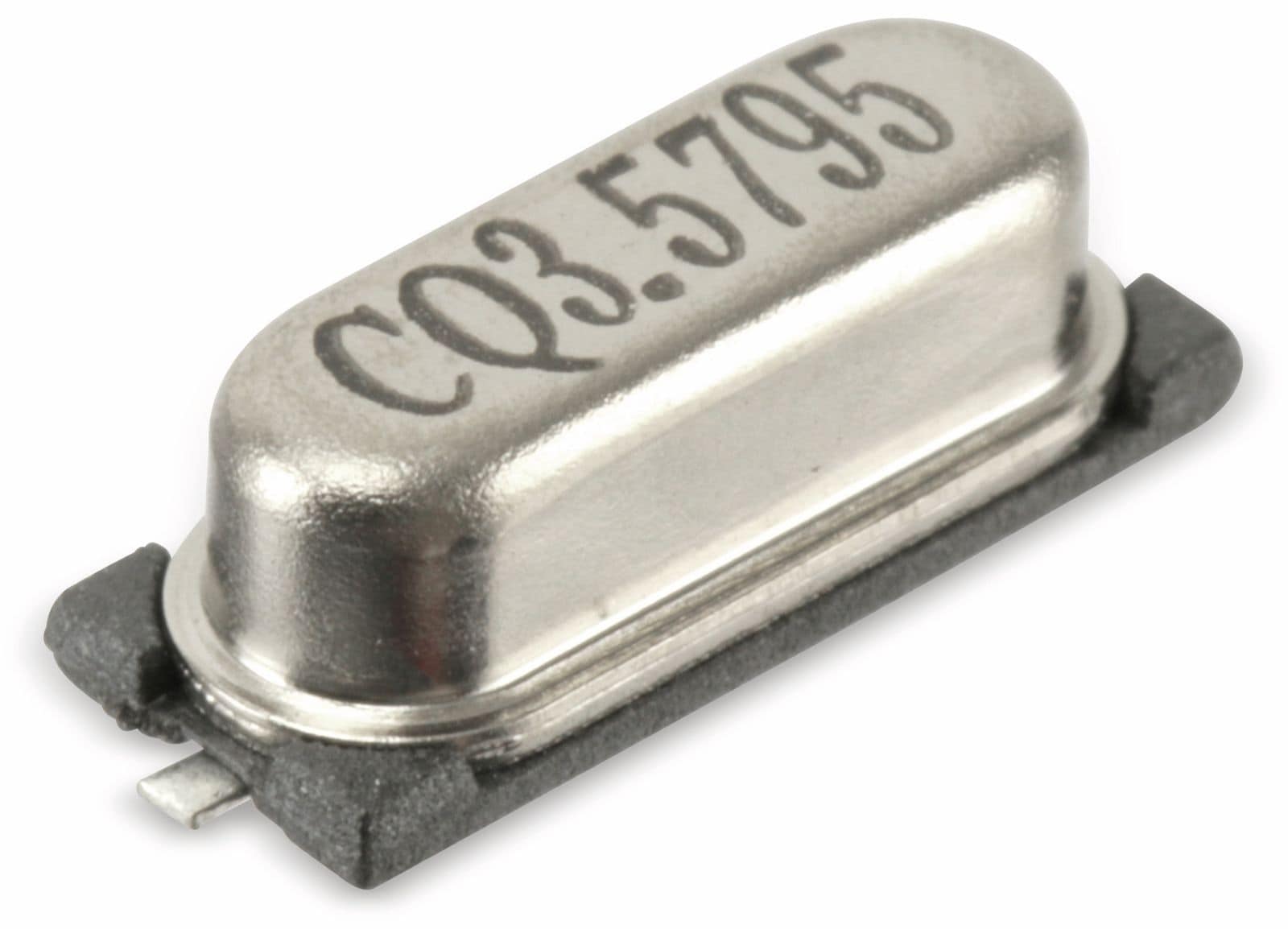

Entdecken Sie die Präzision und Zuverlässigkeit, die Ihre elektronischen Projekte verdienen – mit unserem hochwertigen SMD-Quarz mit einer Frequenz von 3,5795 MHz. Dieses kleine, aber leistungsstarke Bauteil ist das Herzstück vieler elektronischer Schaltungen und sorgt für eine stabile Taktung und präzise Signalverarbeitung. Tauchen Sie ein in die Welt der Elektronik und erleben Sie, wie unser SMD-Quarz Ihre Projekte auf ein neuesLevel hebt.
Warum ein SMD-Quarz mit 3,5795 MHz?
In der Welt der Elektronik ist Präzision alles. Ob in Computern, Kommunikationsgeräten oder Messinstrumenten – ein stabiler Taktgeber ist unerlässlich für die korrekte Funktion. Unser SMD-Quarz mit 3,5795 MHz bietet genau das: Eine zuverlässige und genaue Frequenz, die Ihre Schaltungen zum Leben erweckt. Erleben Sie, wie dieses kleine Bauteil den Unterschied zwischen einer fehlerhaften und einer perfekt funktionierenden Anwendung ausmacht.
Die Bedeutung der Frequenz
Die Frequenz eines Quarzes bestimmt die Geschwindigkeit, mit der elektronische Schaltungen arbeiten. Eine Frequenz von 3,5795 MHz ist in vielen Anwendungen weit verbreitet, insbesondere in älteren Videosystemen und einigen spezifischen Mikrocontrollern. Diese Frequenz bietet eine gute Balance zwischen Geschwindigkeit und Energieverbrauch und ist daher ideal für eine Vielzahl von Projekten.
Stellen Sie sich vor, Sie arbeiten an einem Retro-Gaming-Projekt oder restaurieren alte elektronische Geräte. In solchen Fällen ist die 3,5795 MHz Frequenz oft unverzichtbar, um die Originalfunktionalität wiederherzustellen. Unser SMD-Quarz sorgt dafür, dass Ihre Projekte authentisch und zuverlässig funktionieren.
Die Vorteile unseres SMD-Quarzes
Unser SMD-Quarz zeichnet sich durch eine Reihe von Vorteilen aus, die ihn zur idealen Wahl für Ihre Projekte machen. Von seiner kompakten Größe über seine hohe Präzision bis hin zu seiner einfachen Integration – dieser Quarz wurde entwickelt, um Ihre Erwartungen zu übertreffen.
- Kompakte Bauform: Dank seiner SMD-Bauform (Surface Mount Device) lässt sich unser Quarz platzsparend auf Leiterplatten montieren. Dies ermöglicht die Entwicklung kleinerer und kompakterer Geräte.
- Hohe Präzision: Unser Quarz wird mit modernsten Fertigungstechnologien hergestellt, um eine hohe Frequenzgenauigkeit und Stabilität zu gewährleisten. Dies ist entscheidend für Anwendungen, die eine präzise Taktung erfordern.
- Zuverlässigkeit: Wir verwenden nur hochwertige Materialien und führen strenge Qualitätskontrollen durch, um sicherzustellen, dass jeder Quarz unseren hohen Standards entspricht. Sie können sich darauf verlassen, dass unser Quarz auch unter anspruchsvollen Bedingungen zuverlässig funktioniert.
- Einfache Integration: Die SMD-Bauform ermöglicht eine einfache Integration in Ihre Schaltungen. Der Quarz kann problemlos mit automatischen Bestückungsautomaten verarbeitet werden, was die Produktionskosten senkt und die Effizienz steigert.
- Breites Anwendungsspektrum: Unser SMD-Quarz eignet sich für eine Vielzahl von Anwendungen, von Mikrocontrollern über Kommunikationsgeräte bis hin zu Messinstrumenten. Seine Vielseitigkeit macht ihn zu einem unverzichtbaren Bauteil für jeden Elektronikentwickler.
Erleben Sie die Freiheit, Ihre Ideen ohne Kompromisse umzusetzen. Unser SMD-Quarz bietet Ihnen die Präzision und Zuverlässigkeit, die Sie benötigen, um Ihre Projekte erfolgreich zu realisieren. Lassen Sie sich von seiner Leistungsfähigkeit inspirieren und entdecken Sie neue Möglichkeiten in der Welt der Elektronik.
Technische Daten im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit unseres SMD-Quarzes zu geben, haben wir hier alle wichtigen technischen Daten für Sie zusammengefasst.
| Parameter | Wert |
|---|---|
| Frequenz | 3,5795 MHz |
| Frequenzstabilität | ±30 ppm (parts per million) |
| Lastkapazität | 20 pF |
| Serienwiderstand | Max. 50 Ohm |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Gehäuseform | SMD (Surface Mount Device) |
| RoHS-konform | Ja |
Diese technischen Daten zeigen, dass unser SMD-Quarz nicht nur präzise, sondern auch robust und zuverlässig ist. Er ist für den Einsatz in einem breiten Temperaturbereich geeignet und erfüllt die höchsten Umweltstandards. Vertrauen Sie auf die Qualität unserer Produkte und setzen Sie auf einen Quarz, der Ihre Anforderungen erfüllt.
Frequenzstabilität: Das A und O
Die Frequenzstabilität ist ein entscheidender Faktor für die Leistung eines Quarzes. Sie gibt an, wie stark die Frequenz des Quarzes unter verschiedenen Bedingungen wie Temperaturänderungen oder Alterung schwankt. Ein Quarz mit hoher Frequenzstabilität liefert auch unter schwierigen Bedingungen eine präzise Taktung.
Unser SMD-Quarz bietet eine Frequenzstabilität von ±30 ppm (parts per million). Dies bedeutet, dass die Frequenz maximal um 30 Schwingungen pro Million Schwingungen abweichen kann. Dieser Wert ist hervorragend und gewährleistet eine stabile und zuverlässige Funktion Ihrer Schaltungen.
Anwendungsbereiche
Die Vielseitigkeit unseres SMD-Quarzes ermöglicht den Einsatz in einer breiten Palette von Anwendungen. Ob in der Unterhaltungselektronik, in der Industrieautomation oder in der Medizintechnik – unser Quarz ist die perfekte Wahl für Ihre Projekte.
- Mikrocontroller: Als Taktgeber für Mikrocontroller sorgt unser Quarz für eine präzise Ausführung von Programmen und Algorithmen.
- Kommunikationsgeräte: In Funkgeräten, Modems und anderen Kommunikationsgeräten gewährleistet unser Quarz eine stabile und zuverlässige Signalübertragung.
- Messinstrumente: In Oszilloskopen, Frequenzzählern und anderen Messinstrumenten sorgt unser Quarz für eine genaue Zeitbasis.
- Retro-Gaming: Unser Quarz mit 3,5795 MHz ist ideal für die Reparatur und Restauration alter Spielkonsolen und Arcade-Automaten.
- Industrieautomation: In Steuerungen, Robotern und anderen Automatisierungssystemen sorgt unser Quarz für eine präzise Steuerung von Prozessen.
- Medizintechnik: In medizinischen Geräten wie Herzschrittmachern und Infusionspumpen gewährleistet unser Quarz eine zuverlässige und genaue Funktion.
Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Anwendungsbereiche für unseren SMD-Quarz. Seine Vielseitigkeit und Leistungsfähigkeit machen ihn zu einem unverzichtbaren Bauteil für jeden Elektronikentwickler.
Einbauhinweise und Tipps
Um sicherzustellen, dass Ihr SMD-Quarz optimal funktioniert, haben wir hier einige wichtige Einbauhinweise und Tipps für Sie zusammengestellt.
- ESD-Schutz: Achten Sie beim Umgang mit dem Quarz auf ESD-Schutzmaßnahmen, um Schäden durch elektrostatische Entladung zu vermeiden. Verwenden Sie beispielsweise eine ESD-sichere Arbeitsfläche und tragen Sie ein Erdungsarmband.
- Lötprofil: Beachten Sie das empfohlene Lötprofil für SMD-Bauteile, um eine optimale Lötverbindung zu gewährleisten. Vermeiden Sie Überhitzung, da dies den Quarz beschädigen kann.
- Reinigung: Vermeiden Sie aggressive Reinigungsmittel, da diese die Oberfläche des Quarzes angreifen können. Verwenden Sie stattdessen ein mildes Reinigungsmittel oder Isopropylalkohol.
- Layout: Achten Sie bei der Gestaltung des Leiterplattenlayouts auf kurze Leiterbahnen und eine gute Masseverbindung, um Störungen zu minimieren.
- Testen: Testen Sie die Funktion des Quarzes nach dem Einbau, um sicherzustellen, dass er korrekt funktioniert. Verwenden Sie dazu ein Oszilloskop oder einen Frequenzzähler.
Mit diesen Tipps können Sie sicherstellen, dass Ihr SMD-Quarz optimal funktioniert und Ihre Projekte erfolgreich realisiert werden. Wir wünschen Ihnen viel Erfolg bei Ihren Projekten!
Qualitätssicherung und Zertifizierungen
Qualität hat bei uns oberste Priorität. Wir setzen auf modernste Fertigungstechnologien und strenge Qualitätskontrollen, um sicherzustellen, dass jeder SMD-Quarz unseren hohen Standards entspricht. Unsere Produkte sind RoHS-konform und erfüllen die Anforderungen internationaler Normen.
Wir sind stolz darauf, Ihnen Produkte anbieten zu können, auf die Sie sich verlassen können. Unsere SMD-Quarze werden sorgfältig geprüft und getestet, um eine hohe Zuverlässigkeit und Langlebigkeit zu gewährleisten. Vertrauen Sie auf unsere Erfahrung und Expertise und setzen Sie auf Qualität, die sich auszahlt.
Häufig gestellte Fragen (FAQ)
Was bedeutet die Frequenzangabe 3,5795 MHz?
Die Frequenzangabe 3,5795 MHz gibt an, wie viele Schwingungen der Quarz pro Sekunde erzeugt. In diesem Fall schwingt der Quarz 3.579.500 Mal pro Sekunde. Diese Frequenz wird häufig in bestimmten Videosystemen und älteren Computern verwendet.
Was bedeutet SMD und welche Vorteile bietet diese Bauform?
SMD steht für „Surface Mount Device“ und bezeichnet eine Bauform von elektronischen Bauteilen, die direkt auf die Oberfläche einer Leiterplatte gelötet werden. SMD-Bauteile sind kleiner und leichter als herkömmliche bedrahtete Bauteile und ermöglichen eine platzsparende Montage. Sie können automatisiert bestückt werden, was die Produktionskosten senkt und die Effizienz steigert.
Wofür wird ein Quarz in elektronischen Schaltungen verwendet?
Ein Quarz dient als Taktgeber in elektronischen Schaltungen. Er erzeugt eine stabile und präzise Frequenz, die als Referenz für die Taktung von Mikrocontrollern, Prozessoren und anderen Bauteilen dient. Ein stabiler Taktgeber ist unerlässlich für die korrekte Funktion elektronischer Schaltungen.
Was bedeutet die Frequenzstabilität von ±30 ppm?
Die Frequenzstabilität von ±30 ppm (parts per million) gibt an, wie stark die Frequenz des Quarzes unter verschiedenen Bedingungen wie Temperaturänderungen oder Alterung schwanken kann. Ein Wert von ±30 ppm bedeutet, dass die Frequenz maximal um 30 Schwingungen pro Million Schwingungen abweichen kann. Je niedriger der Wert, desto stabiler ist die Frequenz.
Was ist die Lastkapazität und warum ist sie wichtig?
Die Lastkapazität ist ein Wert, der angibt, welche Kapazität an den Quarz angeschlossen werden muss, um die spezifizierte Frequenz zu erreichen. Die Lastkapazität wird in Picofarad (pF) angegeben. Es ist wichtig, die Lastkapazität des Quarzes mit der Kapazität der Schaltung abzustimmen, um eine optimale Funktion zu gewährleisten.
Kann ich den SMD-Quarz selbst löten, oder benötige ich spezielle Ausrüstung?
Das Löten von SMD-Bauteilen erfordert etwas Übung und Fingerspitzengefühl, ist aber durchaus auch von Hand möglich. Sie benötigen eine feine Lötspitze, Flussmittel und eine ruhige Hand. Für eine professionelle und zuverlässige Lötverbindung empfiehlt sich jedoch die Verwendung einer Lötstation mit Heißluftfunktion oder eines Reflow-Ofens.
Wie lagere ich SMD-Quarze richtig?
SMD-Quarze sollten trocken und staubfrei gelagert werden, um eine optimale Funktion zu gewährleisten. Vermeiden Sie extreme Temperaturen und hohe Luftfeuchtigkeit. Es empfiehlt sich, die Quarze in ihrer Originalverpackung oder in ESD-sicheren Behältern aufzubewahren.
Was mache ich, wenn der Quarz nicht funktioniert?
Wenn der Quarz nicht funktioniert, überprüfen Sie zunächst die Lötverbindungen und stellen Sie sicher, dass der Quarz korrekt auf der Leiterplatte platziert ist. Überprüfen Sie auch die Spannungsversorgung und die Lastkapazität der Schaltung. Wenn das Problem weiterhin besteht, könnte der Quarz beschädigt sein und muss ausgetauscht werden.
